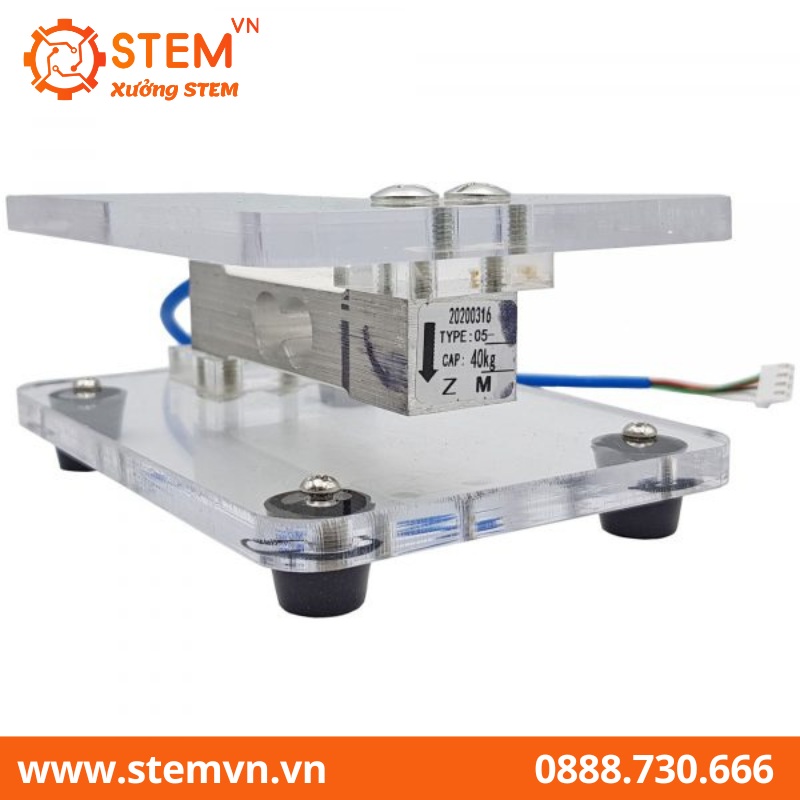

Bộ cảm biến cân nặng loadcell 40kg và khung bàn cân mica

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

Bộ cảm biến cân nặng loadcell 40kg và khung bàn cân mica thường được sử dụng để làm cân điện tử, kết hợp với vi điều khiển để làm mô hình phân loại sản phẩm, mô hình máy tính tiền tự động…. Bộ cảm biến cân nặng loadcell 40kg + khung bàn cân mica có thể đo khối lượng của vật thể tối đa 40kg, cảm biến làm bằng kim loại với thiết kế nhỏ gọn, dễ dàng lắp đặt, độ chính xác cao. Khung bàn cân mica nhỏ gọn, trọng lượng nhẹ, dễ dàng sử dụng và mang theo. Kết cấu đủ cứng vững để đảm bảo tải trọng tối đa.

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Bộ cảm biến cân nặng loadcell 40kg và khung bàn cân mica thường được sử dụng để làm cân điện tử, kết hợp với vi điều khiển để làm mô hình phân loại sản phẩm, mô hình máy tính tiền tự động…. Bộ cảm biến cân nặng loadcell 40kg và khung bàn cân mica có thể đo khối lượng của vật thể tối đa 40kg, cảm biến làm bằng kim loại với thiết kế nhỏ gọn, dễ dàng lắp đặt, độ chính xác cao. Khung bàn cân mica nhỏ gọn, trọng lượng nhẹ, dễ dàng sử dụng và mang theo. Kết cấu đủ cứng vững để đảm bảo tải trọng tối đa.

Thông số kỹ thuật Bộ cảm biến cân nặng loadcell 40kg và khung bàn cân mica

  • Bộ sản phẩm bao gồm:
    • ​Module Loadcell 40kg (chưa bao gồm module HX711)
    • Khung mica + Ốc vít lắp đặt sẵn
  • Tải trọng: max 40kg
  • Sai số: 0.02% FS
  • Độ nhạy 1,0 ± 0.1mv / v
  • Độ trễ: 0.02%
  • Trở kháng đầu vào: 405 ± 10Ω
  • Trở kháng đầu ra: 350 ± 3Ω
  • Điện trở cách điện: ≥5000MΩ (100VDC)
  • Điện áp làm việc: 5VDC – 12VDC
  • Phạm vi bù nhiệt độ: 10°C ~ + 40°C
  • Phạm vi nhiệt độ hoạt động: -20°C + 60°C
  • Phạm vi quá tải an toàn: 120%
  • Phạm vi giới hạn quá tải: 150%
  • Chiều dài dây: 25mm
  • Trọng lượng: 355g
  • Kết nối với module HX711:
    • Trắng: A-
    • Đen : E-
    • Đỏ: E+
    • Xanh: A+

Kích thước sản phẩm

Kích thước Bộ cảm biến cân nặng loadcell 40kg + khung bàn cân mica
Kích thước Bộ cảm biến cân nặng loadcell 40kg + khung bàn cân mica

Sơ đồ kết nối tham khảo

Sơ đồ kết nối Bộ cảm biến cân nặng loadcell 40kg + khung bàn cân mica
Sơ đồ kết nối Bộ cảm biến cân nặng loadcell 40kg + khung bàn cân mica

Code tham khảo

#include "HX711.h"

#define DOUT  2
#define CLK  3

HX711 scale(DOUT, CLK);

float calibration_factor = -98525;

//=============================================================================================
//                         SETUP
//=============================================================================================
void setup() {
  Serial.begin(9600);
  Serial.println("HX711 Calibration");
  Serial.println("Remove all weight from scale");
  Serial.println("After readings begin, place known weight on scale");
  Serial.println("Press a,s,d,f to increase calibration factor by 10,100,1000,10000 respectively");
  Serial.println("Press z,x,c,v to decrease calibration factor by 10,100,1000,10000 respectively");
  Serial.println("Press t for tare");
  scale.set_scale();
  scale.tare(); //Reset the scale to 0

  long zero_factor = scale.read_average(); //Get a baseline reading
  Serial.print("Zero factor: "); //This can be used to remove the need to tare the scale. Useful in permanent scale projects.
  Serial.println(zero_factor);
}

//=============================================================================================
//                         LOOP
//=============================================================================================
void loop() {

  scale.set_scale(calibration_factor); //Adjust to this calibration factor

  Serial.print("Reading: ");
  Serial.print(scale.get_units(), 3);
  Serial.print(" kg"); //Change this to kg and re-adjust the calibration factor if you follow SI units like a sane person
  Serial.print(" calibration_factor: ");
  Serial.print(calibration_factor);
  Serial.println();

  if(Serial.available())
  {
    char temp = Serial.read();
    if(temp == '+' || temp == 'a')
      calibration_factor += 10;
    else if(temp == '-' || temp == 'z')
      calibration_factor -= 10;
    else if(temp == 's')
      calibration_factor += 100;
    else if(temp == 'x')
      calibration_factor -= 100;
    else if(temp == 'd')
      calibration_factor += 1000;
    else if(temp == 'c')
      calibration_factor -= 1000;
    else if(temp == 'f')
      calibration_factor += 10000;
    else if(temp == 'v')
      calibration_factor -= 10000;
    else if(temp == 't')
      scale.tare();  //Reset the scale to zero
  }
}

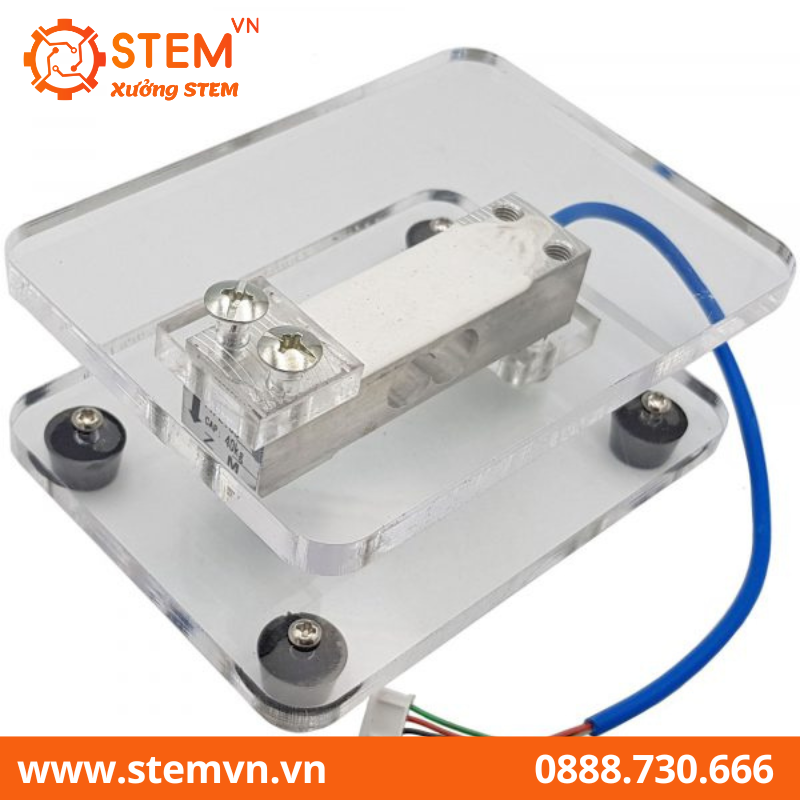

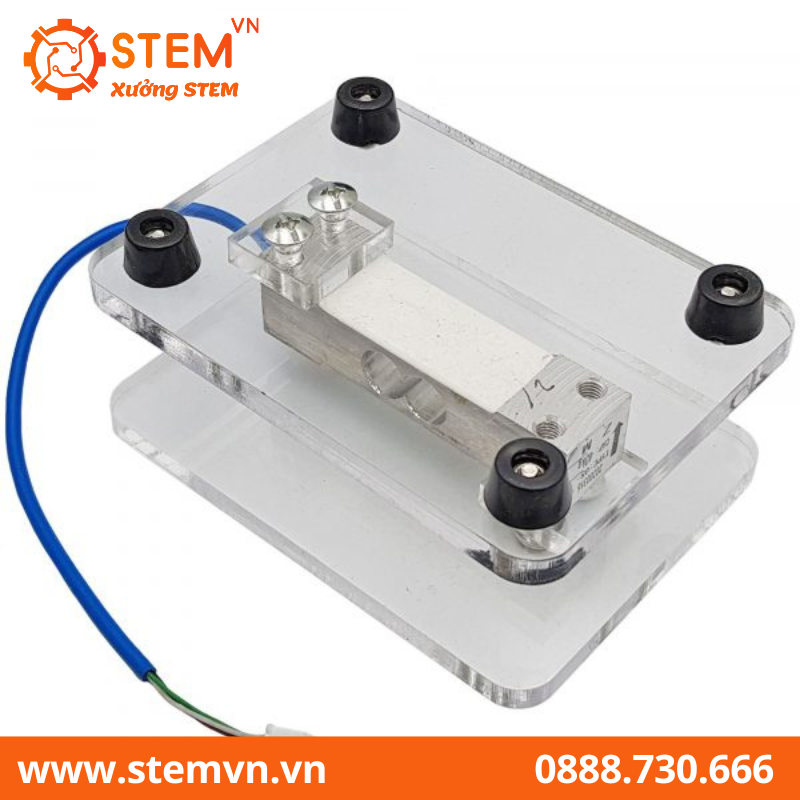

Hình Bộ cảm biến cân nặng loadcell 40kg + khung bàn cân mica

Bộ cảm biến cân nặng loadcell 40kg + khung bàn cân mica
Bộ cảm biến cân nặng loadcell 40kg + khung bàn cân mica
Bộ cảm biến cân nặng loadcell 40kg + khung bàn cân mica
