Cảm biến áp suất IIC I2C và nhiệt độ của BMP280 3.3 V

Cảm biến áp suất IIC I2C và nhiệt độ của BMP280 3.3 V với chi phí thấp, độ chính xác cao, tiêu thụ điện năng thấp rất phù hợp với những ứng dụng thiết bị di động. Cảm biến áp suất IIC I2C có thể đo được áp suất khí quyển với độ chính xác ± 12 hPa và đo được nhiệt độ với độ chính xác ± 1.0°C. Ngoài ra, cảm biến còn có thể đo được độ cao ( ứng dụng việc áp suất khí quyển thay đổi theo độ cao).

THÔNG SỐ KỸ THUẬT

• Khoản đo áp suất : 300-1100 hPa ( tương ứng với + 9000 …- 500m so với mặt nước biển)
• Độ chính xác tương đối ± 12 hPa (tương ứng với ± 1 m 950 ~ 1050hPa @ 25°C)
• Độ chính xác tuyệt đối : ± 1 hPa (950 … 1050 hPa, 0 ~+ 40 ° C)
• Hệ số bù nhiệt độ: 1.5 Pa/K, ứng với At 12.6cm /K (khoản 25~40°C tại 900hPa)
• Khoản đo nhiệt độ: -40- + 85 ° C
• Điện áp hoạt động: 3V3
• Dòng tiêu thụ: 0,6 mA
• Kích thước 11.5 x 14.5mm

SƠ ĐỒ CHÂN CẢM BIẾN ÁP SUẤT

SƠ ĐỒ MẠCH:

SƠ ĐỒ KẾT NỐI:

Tải thư viện:

————————————-CODE THAM KHAO————————————

#include <Wire.h>
#include <SPI.h>
#include <Adafruit_BMP280.h>

#define BMP_SCK  (13)
#define BMP_MISO (12)
#define BMP_MOSI (11)
#define BMP_CS   (10)

Adafruit_BMP280 bmp;

void setup() {
  Serial.begin(9600);
  Serial.println(F("BMP280 test"));

  if (!bmp.begin()) {
    Serial.println(F("Could not find a valid BMP280 sensor, check wiring!"));
    while (1);
  }

  bmp.setSampling(Adafruit_BMP280::MODE_NORMAL,
                  Adafruit_BMP280::SAMPLING_X2,
                  Adafruit_BMP280::SAMPLING_X16,
                  Adafruit_BMP280::FILTER_X16,
                  Adafruit_BMP280::STANDBY_MS_500);
}

void loop() {
    Serial.print(F("Temperature = "));
    Serial.print(bmp.readTemperature());
    Serial.println(" *C");

    Serial.print(F("Pressure = "));
    Serial.print(bmp.readPressure());
    Serial.println(" Pa");

    Serial.print(F("Approx altitude = "));
    Serial.print(bmp.readAltitude(1015.25));
    Serial.println(" m");

    Serial.println();
    delay(2000);
}

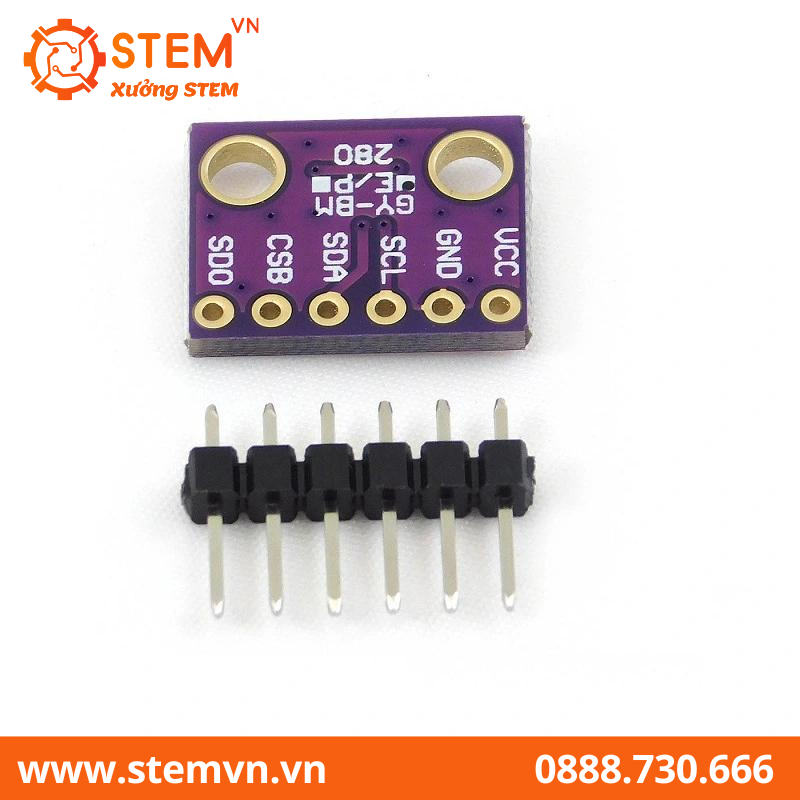

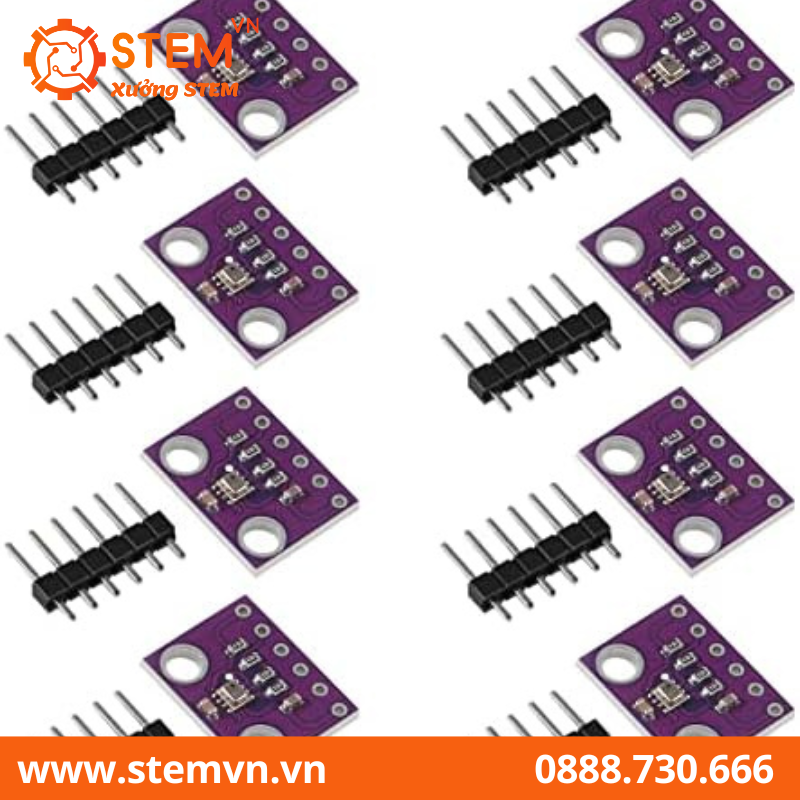

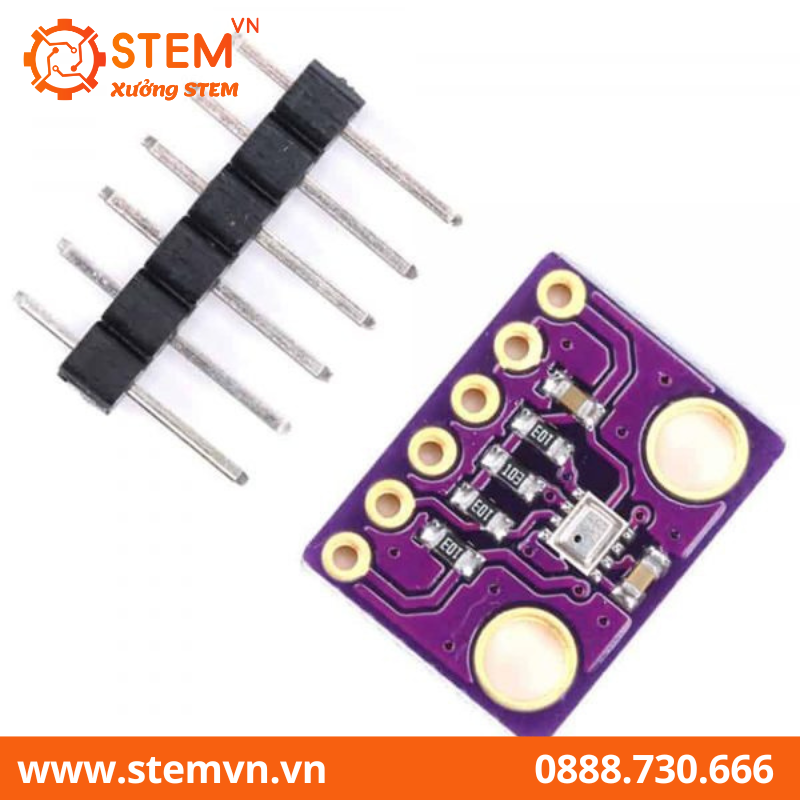

HÌNH ẢNH SẢN PHẨM:
