Cảm Biến Dòng Điện Hall 100A YHDC

Cảm biến dòng điện HALL 100A YHDC là một cảm biến dòng hoạt động dựa trên hiệu ứng Hall. Hiệu ứng Hall nhạy cảm với từ trường, mà từ trường được sinh ra từ một dòng điện bất kỳ, do đó có thể đo cường độ dòng chạy qua một dây điện khi đưa dây này gần thiết bị đo.

Cảm biến dòng điện HALL 100A YHDC là loại cảm biến dòng có thể đo đến 100A nhờ sử dụng cuộn dây city nên đo rất an toàn, chính xác. Sản phẩm thường dùng để đo, giám sát dòng điện và bảo vệ động cơ AC, thiết bị chiếu sáng, máy nén khí,…

Sơ đồ kết nối

THÔNG SỐ CẢM BIẾN DÒNG ĐIỆN HALL 100A

• Model: STC013
• Tần số: 50hz – 150khz
• Đo dòng tối đa: 100A
• Kích thước: 13 x 13mm
• Chiều dài dây: 1.5m
• Chỉ số cách li: 6000V
• Nhiệt độ làm việc: -25 ~ 70 độ C

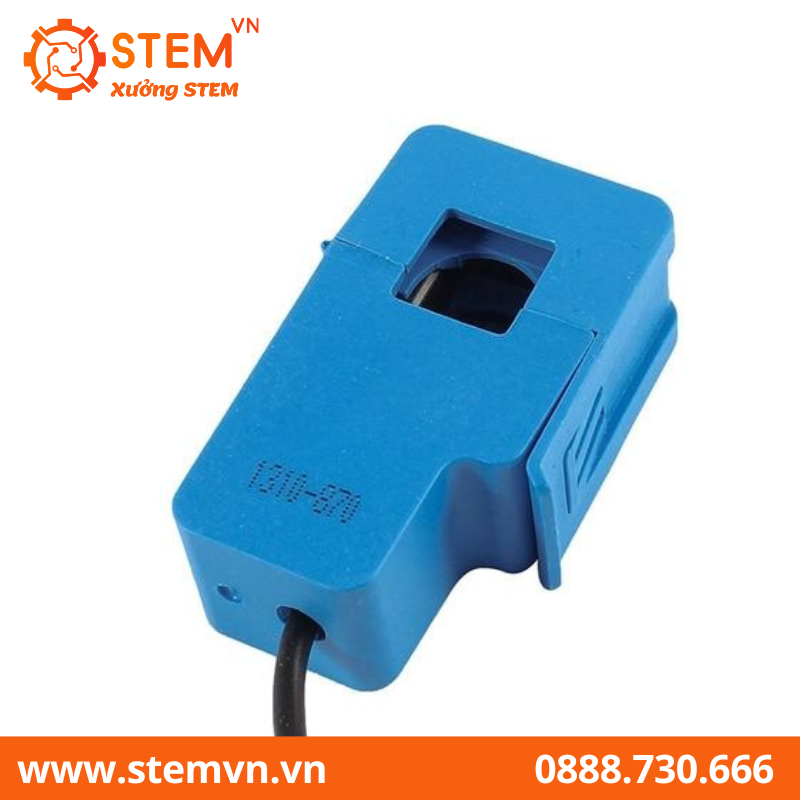

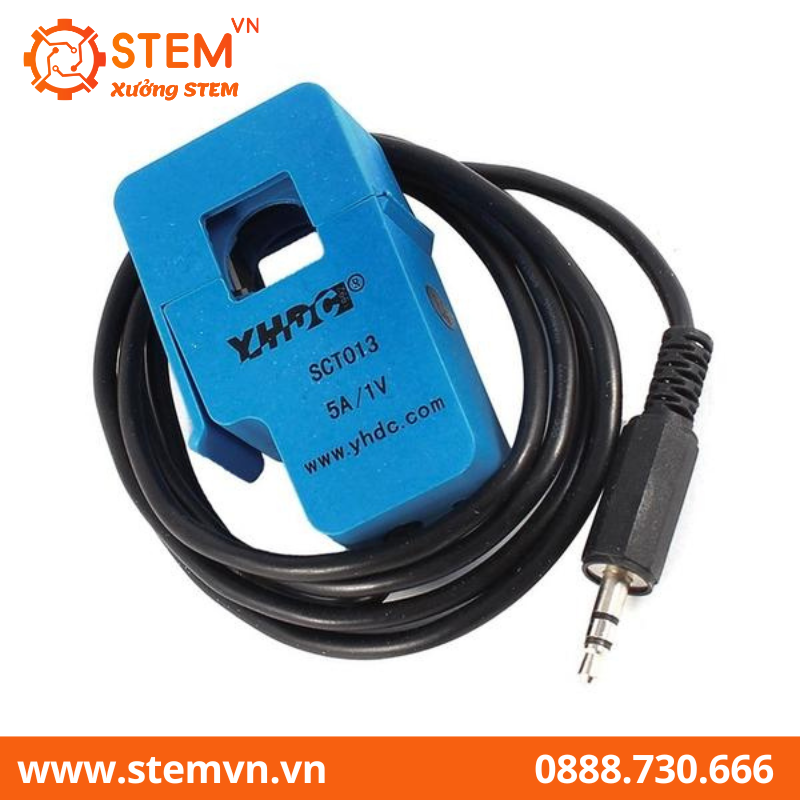

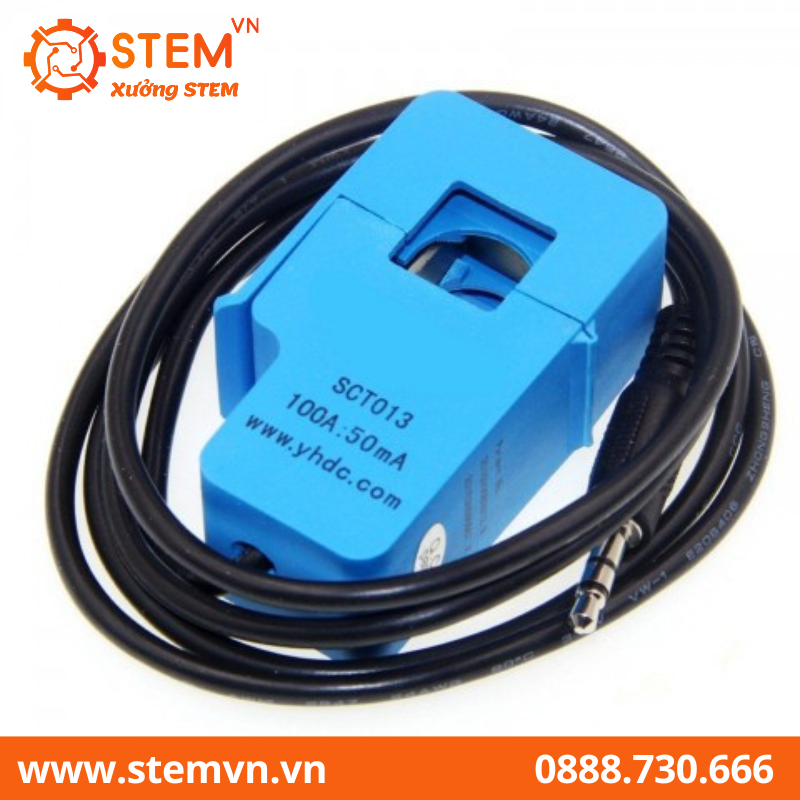

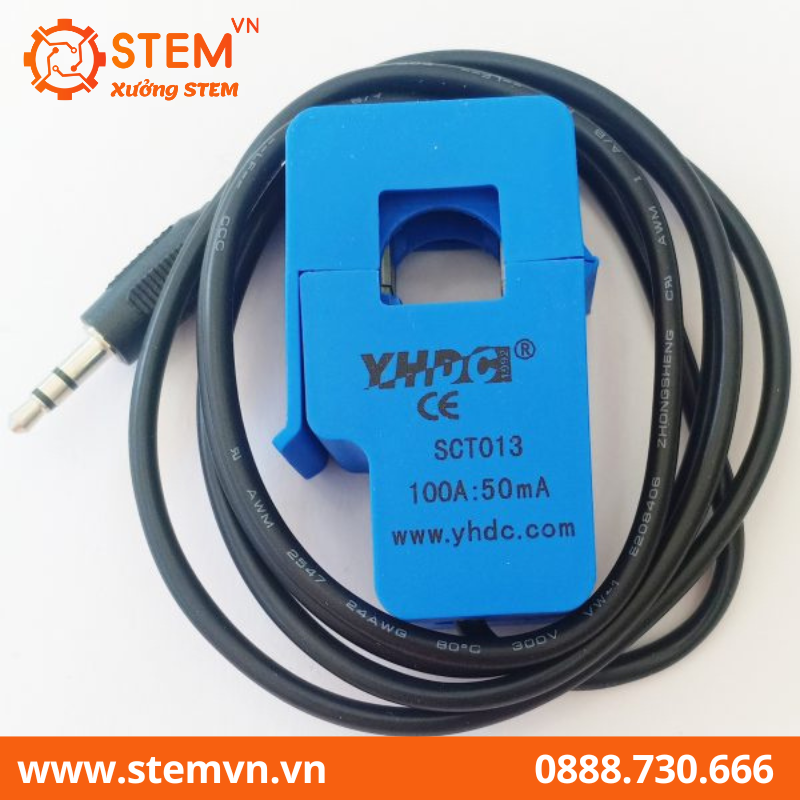

HÌNH ẢNH SẢN PHẨM:

———————–CODE THAM KHẢO—————————-

#include "EmonLib.h"
EnergyMonitor SCT013;
int pinSCT = A0;
int tensao = 127;
int potencia;
void setup()
{
    SCT013.current(pinSCT, 6.0606);
    Serial.begin(9600);
}
void loop()
{
    double Irms = SCT013.calcIrms(1480);

    potencia = Irms * tensao;
    Serial.print("Corrente = ");
    Serial.print(Irms);
    Serial.println(" A");

    Serial.print("Potencia = ");
    Serial.print(potencia);
    Serial.println(" W");

    delay(500);
    Serial.print(".");
    delay(500);
    Serial.print(".");
    delay(500);
    Serial.println(".");
    delay(500);
}
