Cảm biến màu GY-31 TCS3200 loại tốt
Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ
Freeship đơn hàng từ 500k
Kiểm tra khi nhận hàng
Hỗ trợ khách hàng 24/7
- Thông tin sản phẩm
- Hướng dẫn

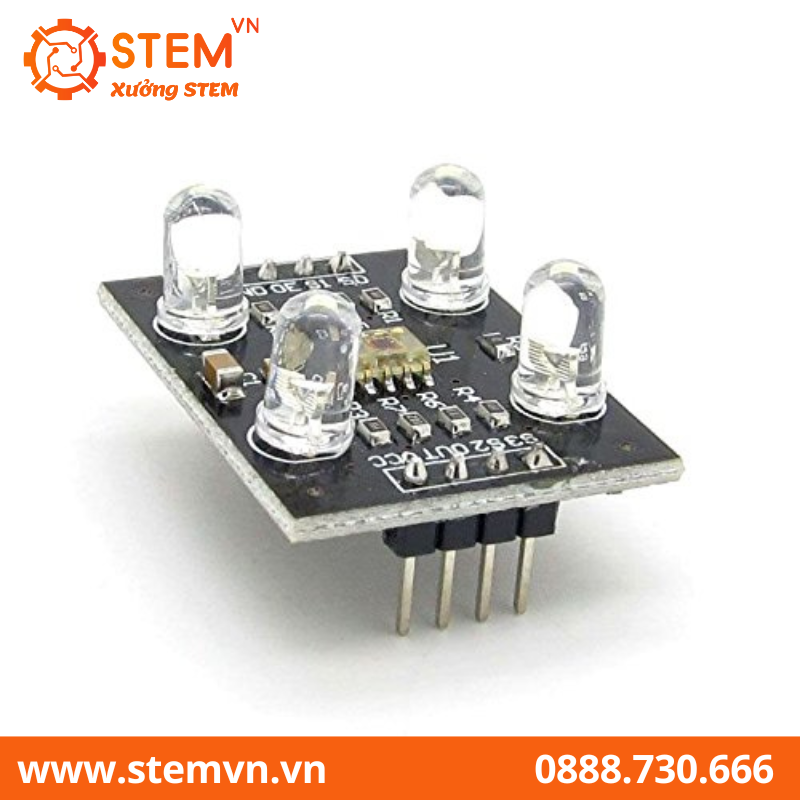

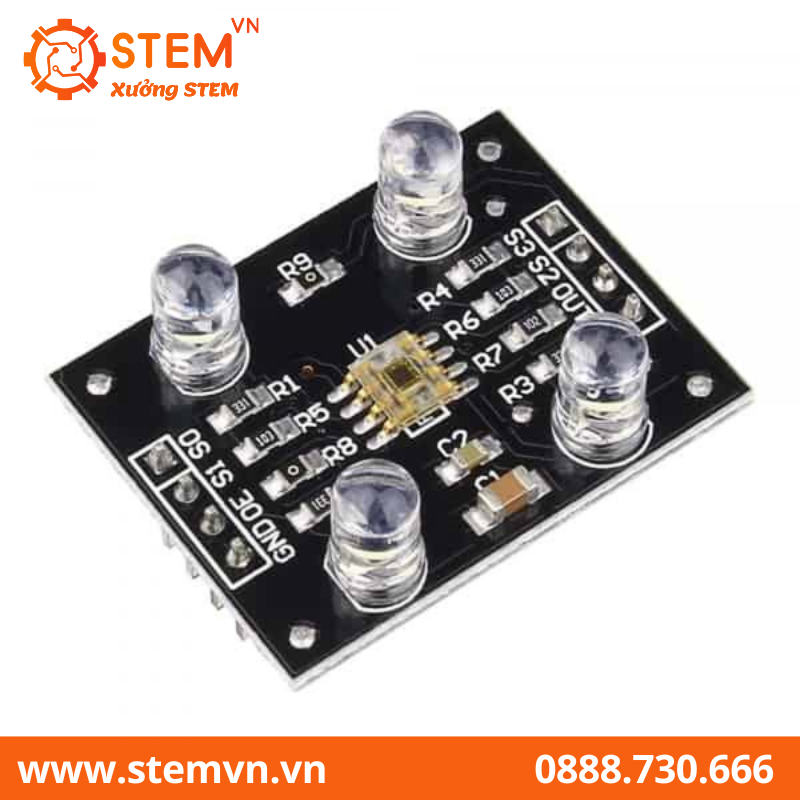

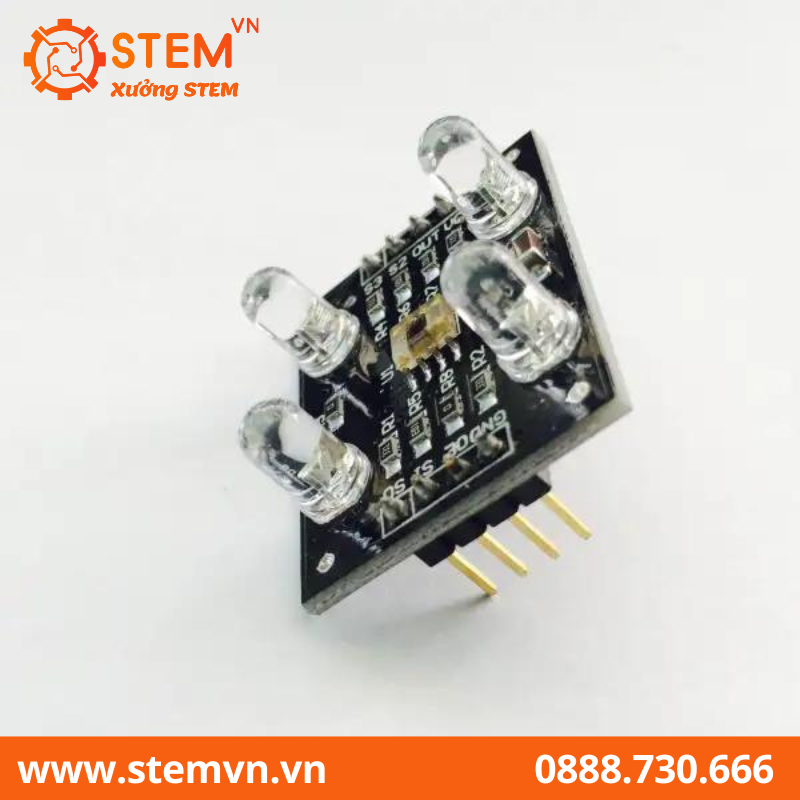

Cảm biến màu GY-31 TCS3200 loại tốt, bảng mạch màu đen, 4 chân LED ngắn khó hư hỏng hơn.
Cảm biến màu sắc TCS3200 được sử dụng để nhận biết màu sắc bằng cách đo phản xạ 3 màu sắc cơ bản từ vật thể là đỏ, xanh lá và xanh dương từ đó xuất ra tần số xung tương ứng với 3 màu này qua các chân tín hiệu, đo 3 tần số xung này và qua 1 vài bước chuyển đổi nhất định là bạn sẽ có đươc thông tin của màu sắc của vật thể cần đo.
THÔNG SỐ CẢM BIẾN MÀU GY-31 TCS3200
- Nguồn 2.7 -> 5.5VDC
- Ngõ ra: 3 tần số xung tương ứng 3 màu đỏ xanh dương và xanh lá.
| GND | GND |
| OE | Enable (Mức Thấp) |
| OUT | Đầu ra tín hiệu tần số |
| S0, S1 | Dùng để lựa chọn tỷ lệ tần số |
| S2, S3 | Dùng để lựa chọn kiểu photodiod |
| VCC | 2.7V đến 5.5V |
SƠ ĐỒ ĐẤU VỚI VỚI ARDUINO (VÍ DỤ)
