Cảm biến nhiệt Thermocouple MAX6675 K-type

Cảm biến nhiệt Thermocouple loại K (Kelvin) MAX6675 có chức năng khuếch đại giá trị đo được từ Thermocouple loại K cho độ chính xác cao, có tính ổn định trong quá trình hoạt động, cảm biến sử dụng chuẩn giao tiếp SPI để truyền giá trị cảm biến tới Vi điều khiển.

Cảm biến nhiệt Thermocouple loại K MAX6675 ứng dụng trong các hệ thống đo đạc nhiệt độ trong môi trường công nghiệp đảm bảo độ chính xác cũng như tính bền của hệ thống.

THÔNG SỐ KỸ THUẬT

• IC chính: MAX6675
• Hoạt động với Thermocouple loại K
• Điện áp hoạt động 3.0 ~ 5.5VDC
• Độ phân giải ADC 12bit, 0.25 độ k trên 1 đơn vị
• Chuẩn giao tiếp SPI
• Nhiệt độ làm việc của module: -20 đến 85 độ C
• Kích thước module: 15x25mm

TÀI LIỆU THAM KHẢO CẢM BIẾN NHIỆT THERMOCOUPLE

Sơ đồ kết nối với Arduino:

————————–CODE THAM KHẢO————————–

Thư viện max6675.h

// Kết nối:
//          MAX6675                   Arduino
//           GND                        GND
//           VCC                        5V
//           SCK                        6
//           CS                         5
//           SO                         4


// Nạp code mở Serial Monitor chọn No line ending, baud 9600.


#include  "max6675.h"

int  SO  =  4 ;
int  CS  =  5 ;
int  SCK  =  6 ;

 Cặp nhiệt điện MAX6675 ( SCK ,  CS ,  SO ) ;
int  vccPin  =  3 ;
int  gndPin  =  2 ;

void  setup ( )  {
  Nối tiếp . bắt đầu ( 9600 ) ;
  // sử dụng chân Arduino
  pinMode ( vccPin ,  OUTPUT ) ;  kỹ thuật sốWrite ( vccPin ,  CAO ) ;
  pinMode ( gndPin ,  OUTPUT ) ;  kỹ thuật sốWrite ( gndPin ,  THẤP ) ;

  Nối tiếp . println ( "kiểm tra MAX6675" ) ;
  // chờ chip MAX ổn định
  độ trễ ( 500 ) ;
}

void  loop ( )  {
  // kiểm tra đọc cơ bản, chỉ cần in temp hiện tại

   Nối tiếp . in ( "C =" ) ;
   Nối tiếp . println ( cặp nhiệt điện . readCelsius ( ) ) ;
   Nối tiếp . in ( "F =" ) ;
   Nối tiếp . println ( cặp nhiệt điện . readFahrenheit ( ) ) ;

   độ trễ ( 1000 ) ;
}

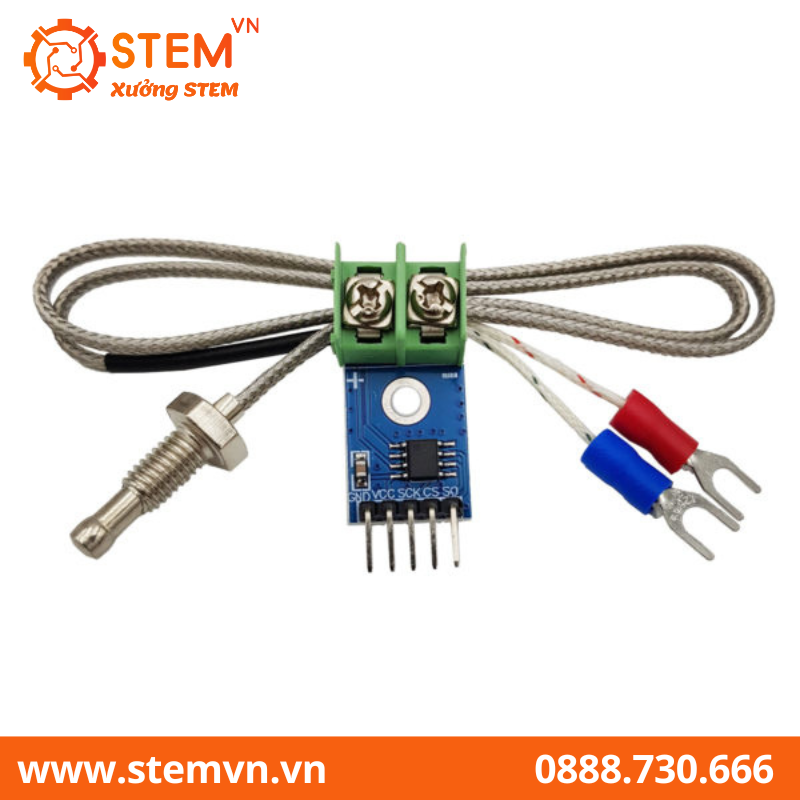

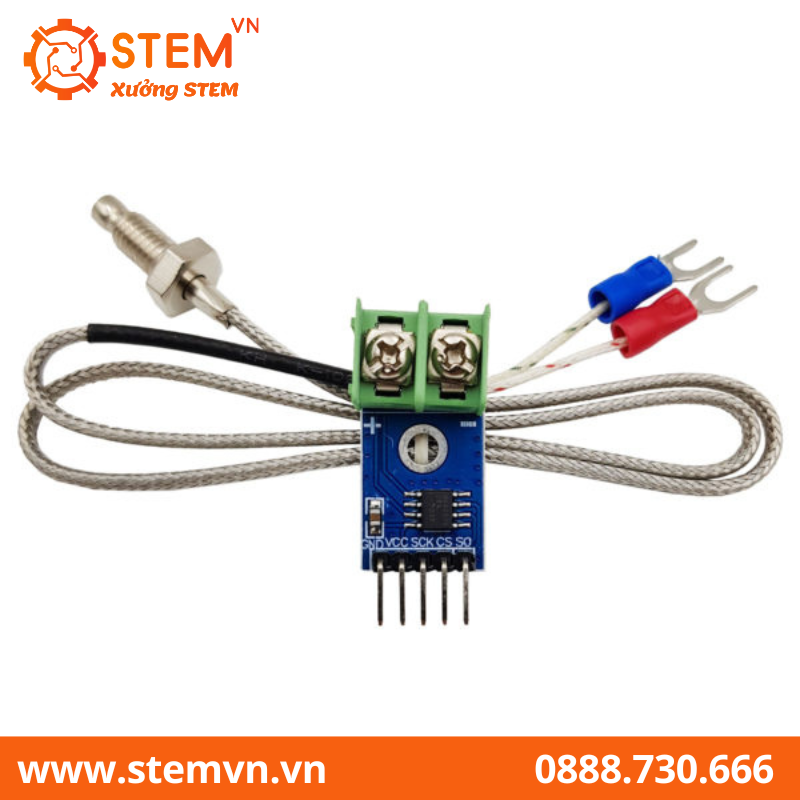

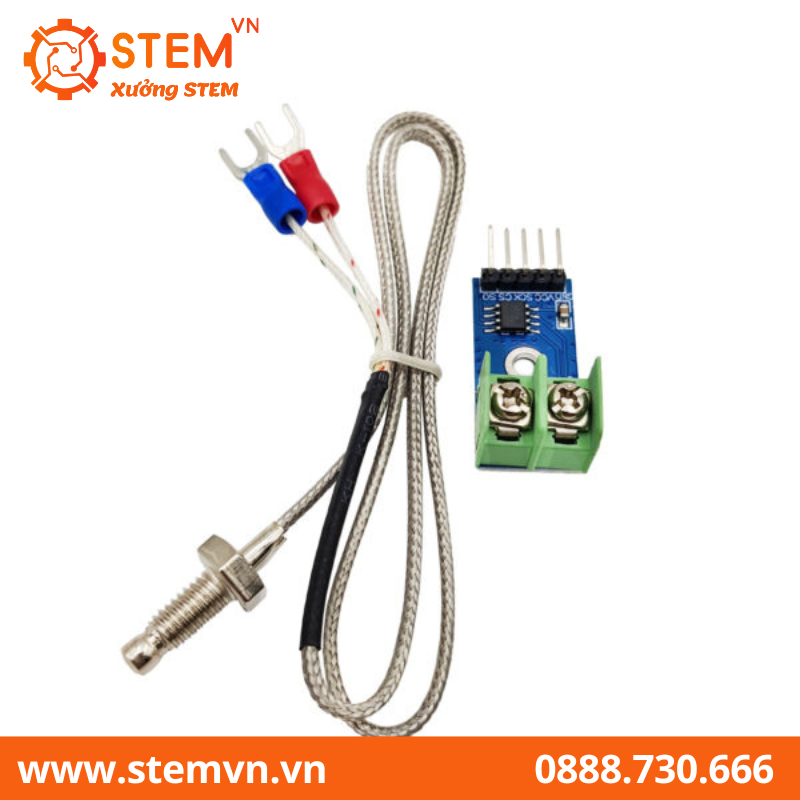

HÌNH ẢNH SẢN PHẨM
