Cảm Biến Phát Hiện Lửa (Flame Sensor)

Cảm biến phát hiện lửa flame sensor thường được sử dụng cho các ứng dụng phát hiện lửa như: xe robot chữa cháy, cảm biến lửa,… Tầm phát hiện trong khoảng 80cm, góc quét là 60 độ, có thể phát hiện lửa tốt nhất là loại có bước sóng từ 760nm – 1100nm.

Cảm biến phát hiện lửa (flame sensor) có hai ngõ ra tín hiệu là Digital và Analog rất dễ dử dụng.

TÍNH NĂNG:

• Khả năng phát hiện lửa hoặc nguồn sáng có bước sóng tương tự.
• Sử dụng cảm biến hồng ngoại YG1006 với tốc độ đáp ứng nhanh và độ nhạy cao.
• Tích hợp IC LM393 để chuyển đổi ADC, tạo 2 ngõ ra cả số và tương tự, rất linh động trong việc sử dụng.
• Biến trở để tùy chỉnh độ nhạy cảm biến.
• Có thể ứng dụng trong các hệ thống báo cháy, robot chữa cháy,…

THÔNG SỐ CẢM BIẾN PHÁT HIỆN LỬA

• Nguồn cấp: 3.3V – 5VDC
• Dòng tiêu thụ: 15mA
• Tín hiệu ra: Digital 3.3 – 5VDC tùy nguồn cấp hoặc Analog.
• Khoảng cách: 80cm
• Góc quét: 60 độ
• Kích thước: 3.2 x 1.4 cm

SƠ ĐỒ CHÂN

• VCC –> 3.3V ~ 5.3V
• GND –> power supply ground
• AOUT (AO) –> analog output
• DOUT (DO) –> digital output

SƠ ĐỒ NGUYÊN LÝ

———————–CODE THAM KHẢO————————

/*
 * Kết nối:
 *          VCC      -----      5V (Arduino)
 *          D0       -----      3 (Arduino)
 *          A0       -----      A0 (Arduino)
 *          GND      -----      GND (Arduino)
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.print(digitalRead(3));
  Serial.print("   ");
  Serial.println(analogRead(A0));
}

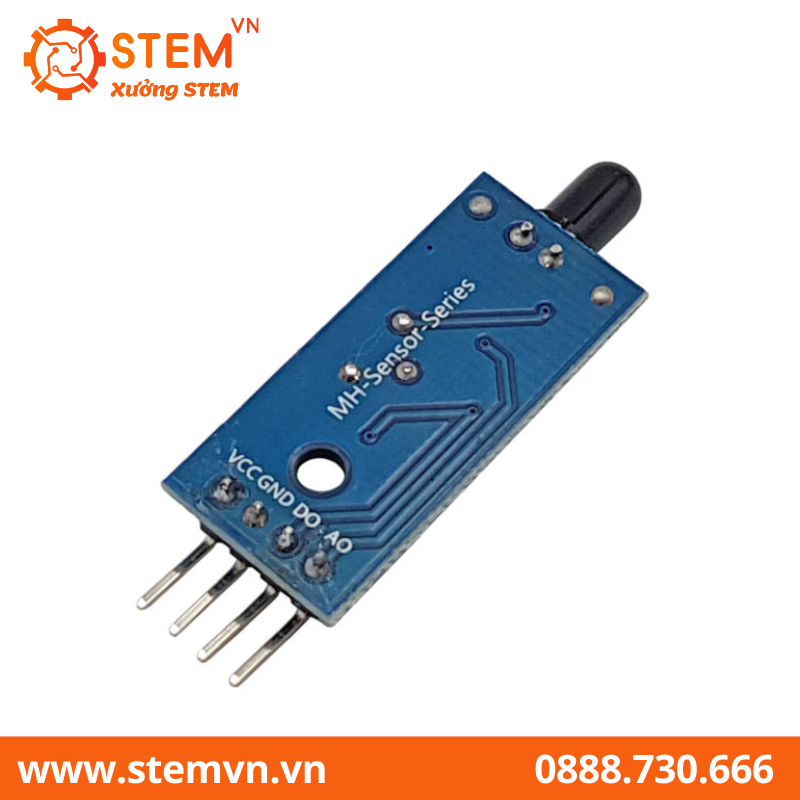

HÌNH ẢNH SẢN PHẨM:
