Cảm biến từ Hall KY-003

Cảm biến từ Hall dùng để phát hiện từ tính của nam châm. Hữu ích cho các ứng dụng phát hiện vật mà không tiếp xúc, cảm biến vị trí, vòng quay.

Cảm biến từ Hall KY-003 hoạt động như một công tắc, khi cực nam của nam châm hướng thẳng vào cảm biến thì cảm biến sẽ phát hiện, ngược lại cảm biến sẽ không phát hiện ra khi nam châm quay cực bắc vào cảm biến.

THÔNG SỐ KỸ THUẬT

• Điện áp cung cấp: 5V.
• Có led báo trạng thái tích cực
• Kích thước: 20 x 32 x 11mm.

SƠ ĐỒ KẾT NỐI CẢM BIẾN TỪ HALL

——————–CODE THAM KHẢO——————–

/*
 * Kết nối:
 *        CB              Arduino
 *        +                 5V
 *        -                 GND
 *        S                 3
 */


void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(3));
}

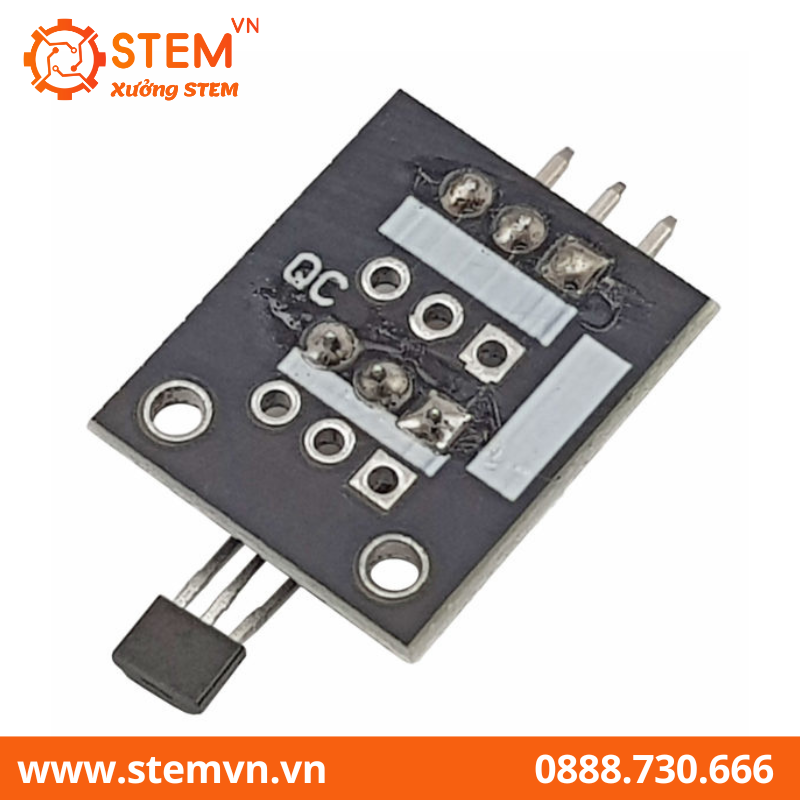

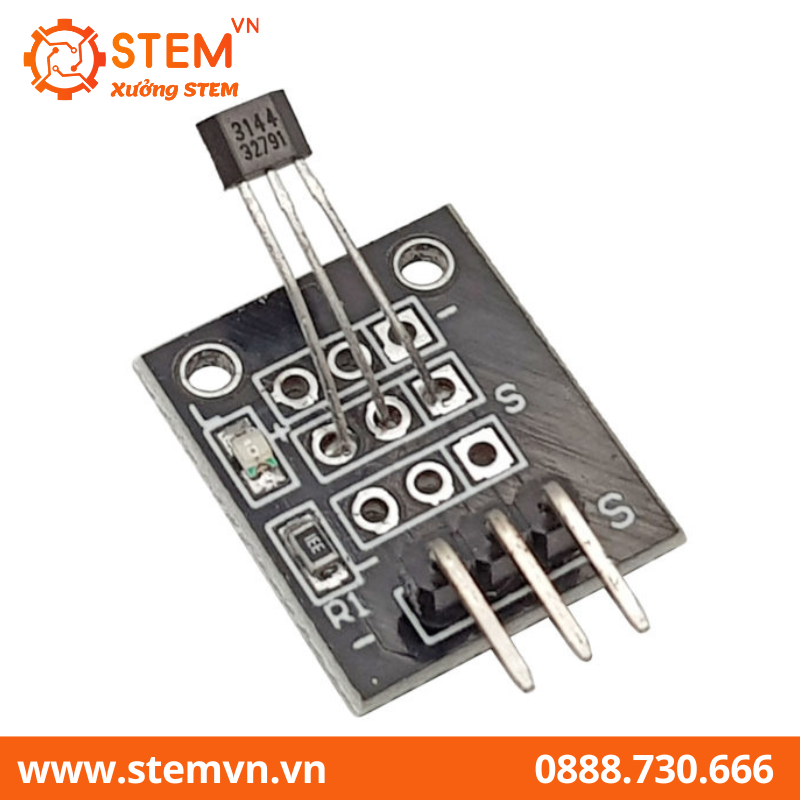

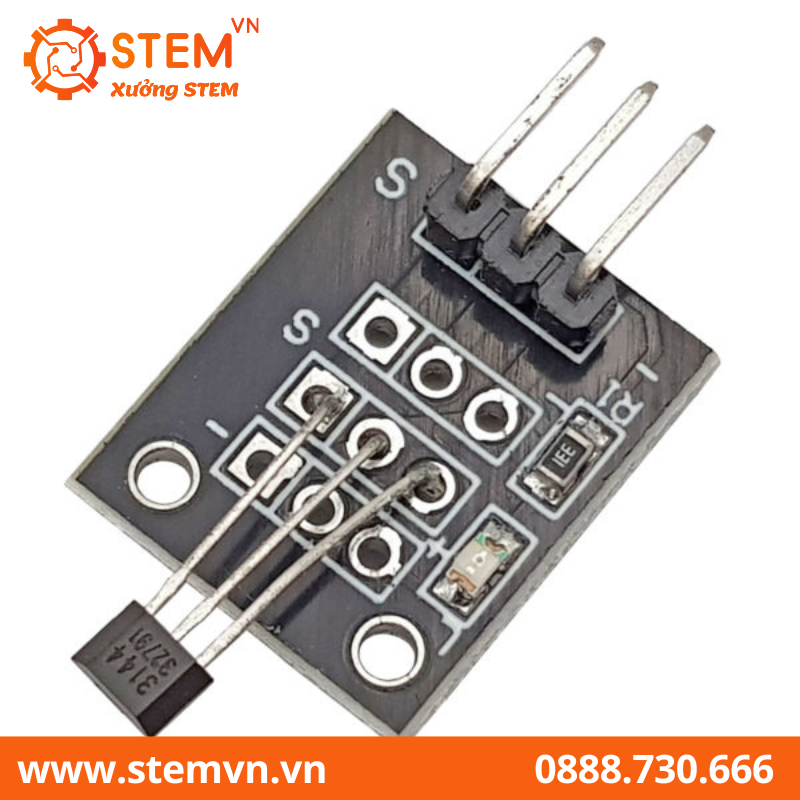

HÌNH ẢNH SẢN PHẨM
