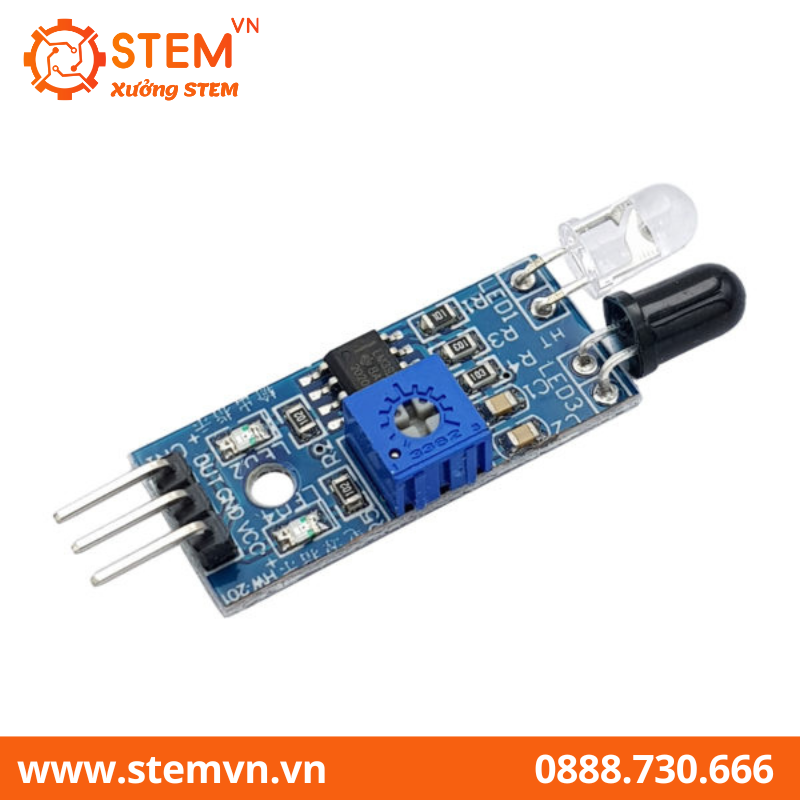

Cảm Biến Vật Cản Hồng Ngoại
Freeship đơn hàng từ 500k
Kiểm tra khi nhận hàng
Hỗ trợ khách hàng 24/7
- Thông tin sản phẩm
- Hướng dẫn
Cảm biến vật cản hồng ngoại có khả năng thích nghi với môi trường, có một cặp truyền và nhận tia hồng ngoại. Tia hồng ngoại phát ra một tần số nhất định, khi phát hiện hướng truyền có vật cản (mặt phản xạ), phản xạ vào đèn thu hồng ngoại, sau khi so sánh, đèn màu xanh sẽ sáng lên, đồng thời đầu cho tín hiệu số đầu ra (một tín hiệu bậc thấp).
Khoảng cách làm việc hiệu quả 2 ~ 5cm, điện áp làm việc là 3.3 V đến 5V. Độ nhạy sáng của cảm biến vật cản hồng ngoại được điều chỉnh bằng chiết áp, cảm biến dễ lắp ráp, dễ sử dụng,….
Có thể được sử dụng rộng rãi trong robot tránh chướng ngại vật, xe tránh chướng ngại vật và dò đường….
THÔNG SỐ KỸ THUẬT
- Bộ so sánh sử dụng LM393, làm việc ổn định
- Điện áp làm việc: 3.3V – 5V DC.
- Khi bật nguồn, đèn báo nguồn màu đỏ sáng.
- Lỗ vít 3 mm, dễ dàng cố định, lắp đặt.
- Kích thước: 3.2cm * 1.4cm
- Các mô-đun đã được so sánh điện áp ngưỡng thông qua chiết áp, nếu sử dụng ở chế độ thông thường, xin vui lòng không tự ý điều chỉnh chiết áp.
SƠ ĐỒ CẢM BIẾN VẬT CẢN HỒNG NGOẠI
Cổng giao tiếp:
- VCC: điện áp chuyển đổi từ 3.3V đến 5V (có thể được kết nối trực tiếp đến vi điều khiển 5V và 3.3V)
- GND: GND ngoài
- OUT: đầu ra kỹ thuật số (0 và 1)
——————-CODE THAM KHẢO—————-
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.println(digitalRead(3));
}

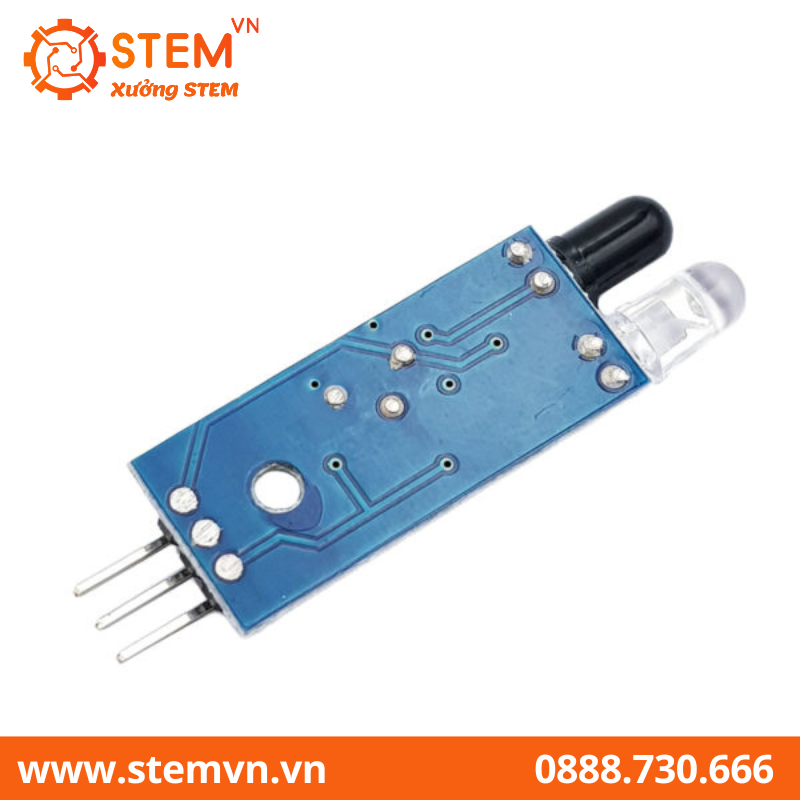

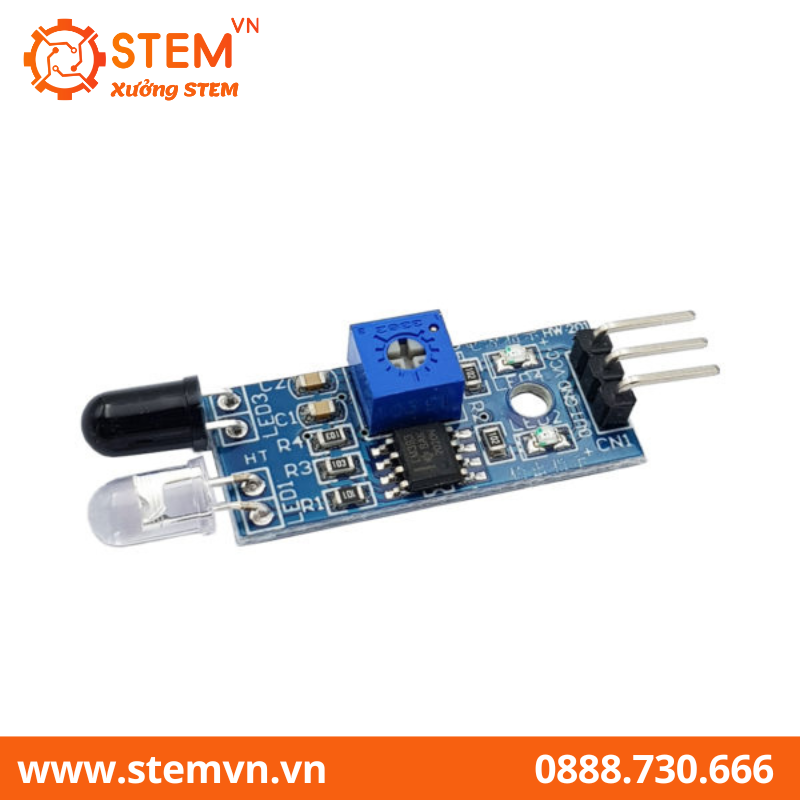

HÌNH ẢNH SẢN PHẨM:
