Encoder 400 xung 5-24VDC
Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ
![](http://bizweb.dktcdn.net/100/474/547/themes/930365/assets/ico_sv_1.png?1724486052411)
Freeship đơn hàng từ 500k
![](http://bizweb.dktcdn.net/100/474/547/themes/930365/assets/ico_sv_2.png?1724486052411)
Kiểm tra khi nhận hàng
![](http://bizweb.dktcdn.net/100/474/547/themes/930365/assets/ico_sv_3.png?1724486052411)
Hỗ trợ khách hàng 24/7
- Thông tin sản phẩm
- Hướng dẫn
Encoder 400 xung 5-24VDC hay còn gọi bộ mã hóa vòng quay được kết nối với động cơ hoặc các cơ cấu cần xác định tọa độ đo tốc độ quay của, gia tốc, chiều dài của vật thể.
Encoder này có 02 kênh xung riêng biệt A, B hình chữ nhật cực thu hở NPN cần kéo trở để lên mức cao
Sản phẩm được ứng dụng để đo tốc độ động cơ, xác định tọa độ cánh tay robot, máy cán tôn, máy cắt thép, máy dán tem sản phẩm, băng chuyền…
Lưu ý:
- Encoder 400 xung và trục không được kết nối cứng, chỉ nên sử dụng khớp nối đàn hồi. Bộ encoder này là một cảm biến có độ chính xác cao, tránh va đập, làm rớt, cấp quá áp
- Đấu nối sai dây sẽ làm hỏng mạch bên trong. Khi đấu dây, vui lòng kiểm tra (dịch) màu dây và đấu chính xác
THÔNG SỐ KỸ THUẬT Encoder 400 xung 8-24VDC
- Điện áp cấp: 5-24VDC
- Dòng tiêu thụ: < 60mA
- Đầu ra: 2 xung A,B
- Sơ đồ chân
- VCC: màu đỏ
- GND: màu đen
- Xung A: màu trắng
- Xung B: màu xanh lá
- Loại ngõ ra: NPN cực thu hở (cần mắc trở kéo lên VCC để tạo mức cao High)
- Đường kính trục: 6mm
- Tần số đáp ứng: 100 KHz.
- Tiêu chuẩn: IEC 60529 IP50
- Là loại: tương đối
- Chiều dài cable: 2m
- Trọng Lượng: 195g
- Nhiệt độ làm việc: -10 ~ 70C
Sơ đồ kích thước

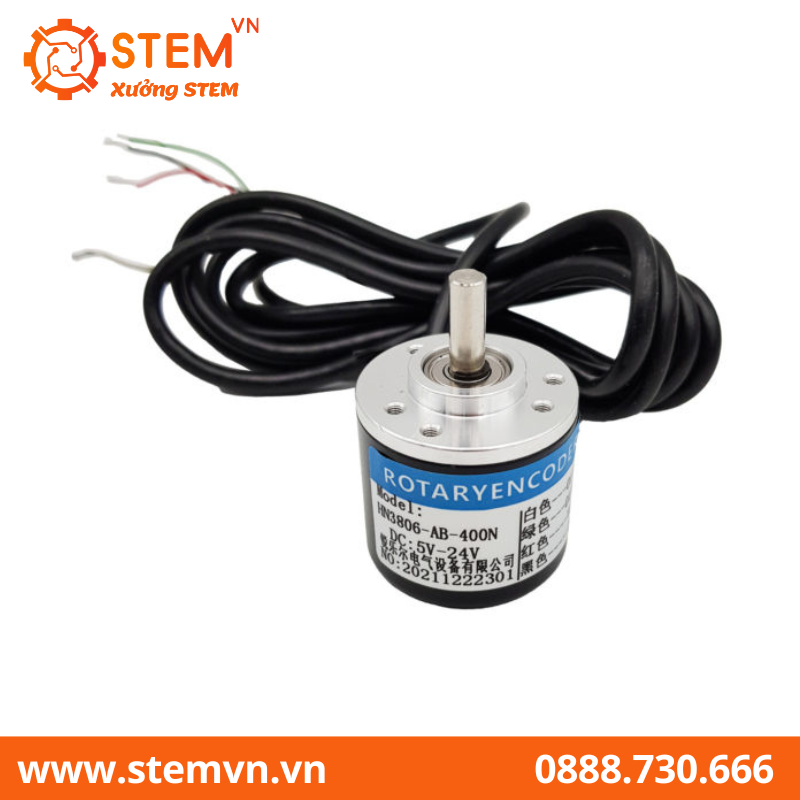

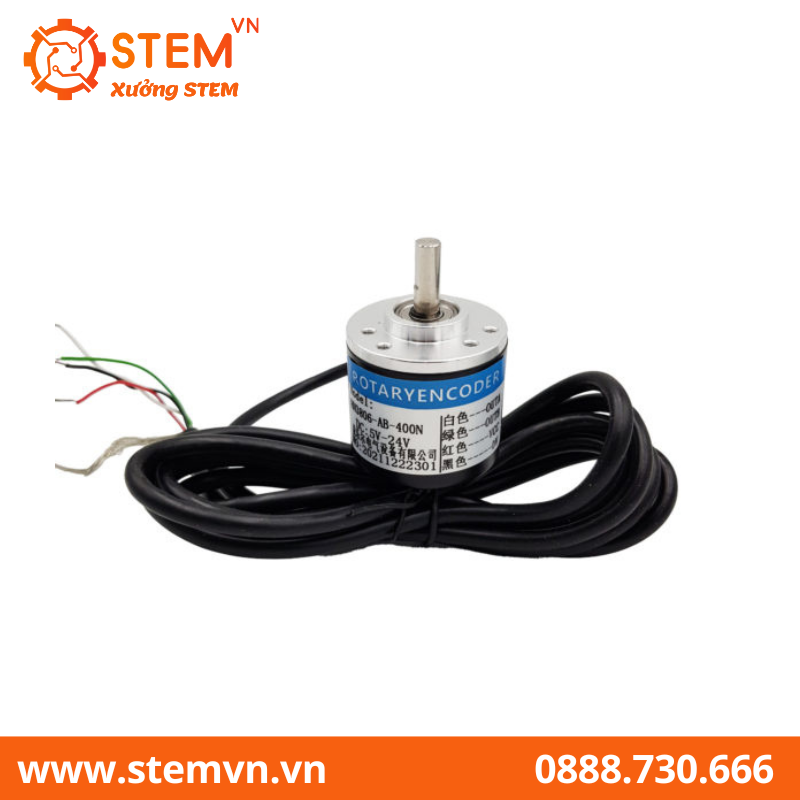

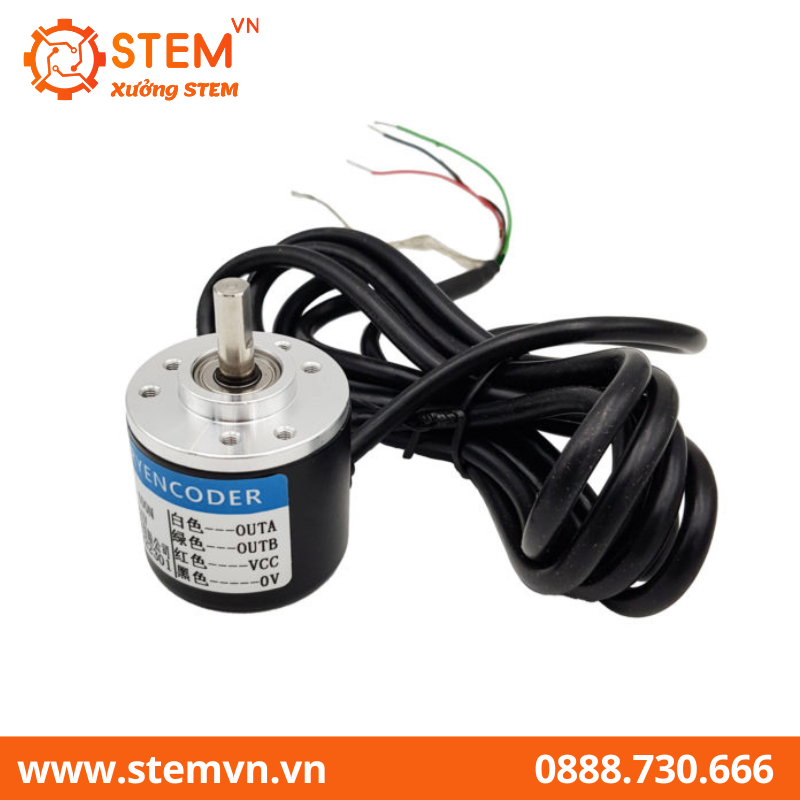

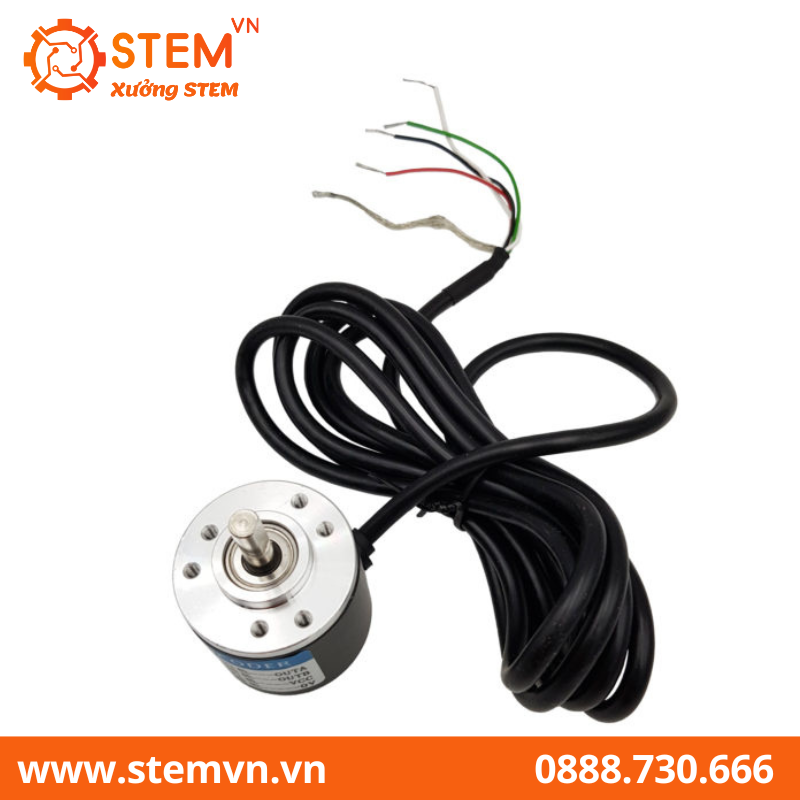

Hình ảnh thực tế
![](http://bizweb.dktcdn.net/100/474/547/products/khung-san-pham-12-da11c60a-7f13-4884-9632-3ead7c782fd6.png?v=1718381900930)
![](http://bizweb.dktcdn.net/100/474/547/products/khung-san-pham-13-fe9db0d8-318c-446e-bb85-59ce871e1cdf.png?v=1718381895240)
![](http://bizweb.dktcdn.net/100/474/547/products/khung-san-pham-15-76118e92-1d13-4a36-9248-d4d14c8e4276.png?v=1718381905250)
![](http://bizweb.dktcdn.net/100/474/547/products/khung-san-pham-14-b19935f6-98aa-4b9c-b83e-bfdbb127f1a1.png?v=1718381891220)
