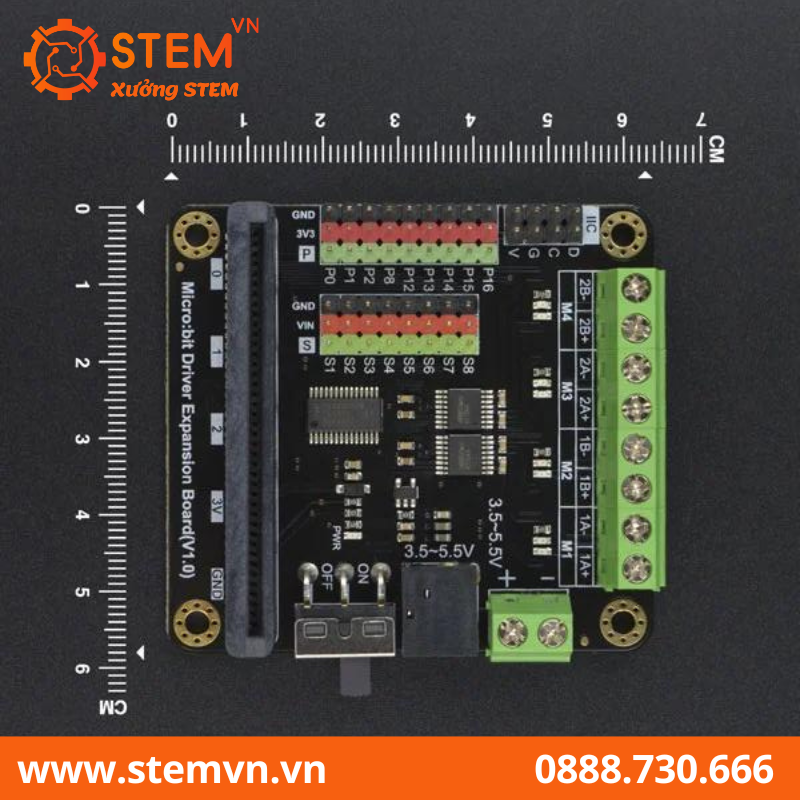

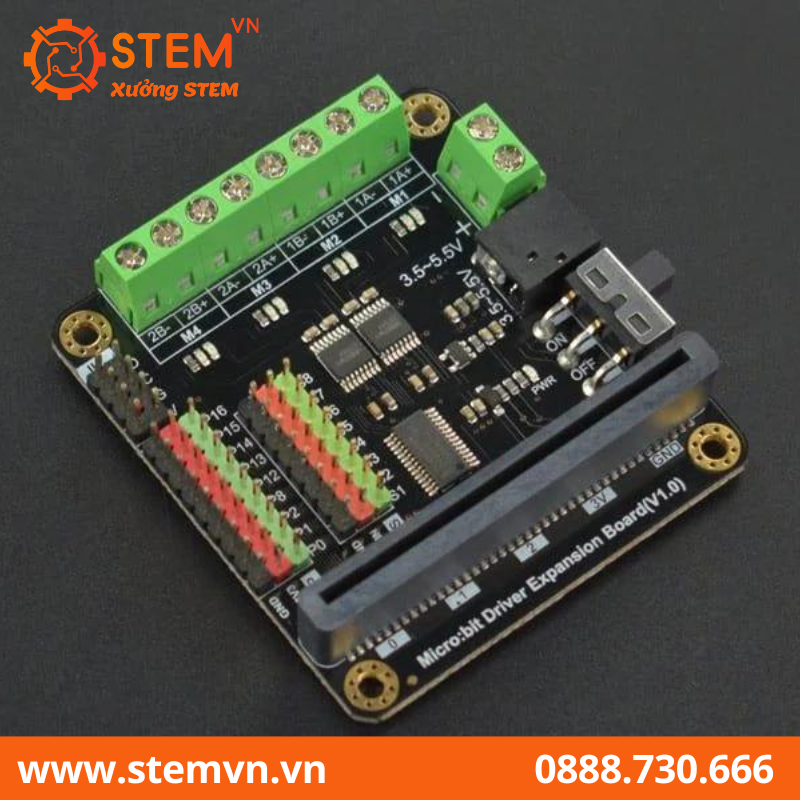

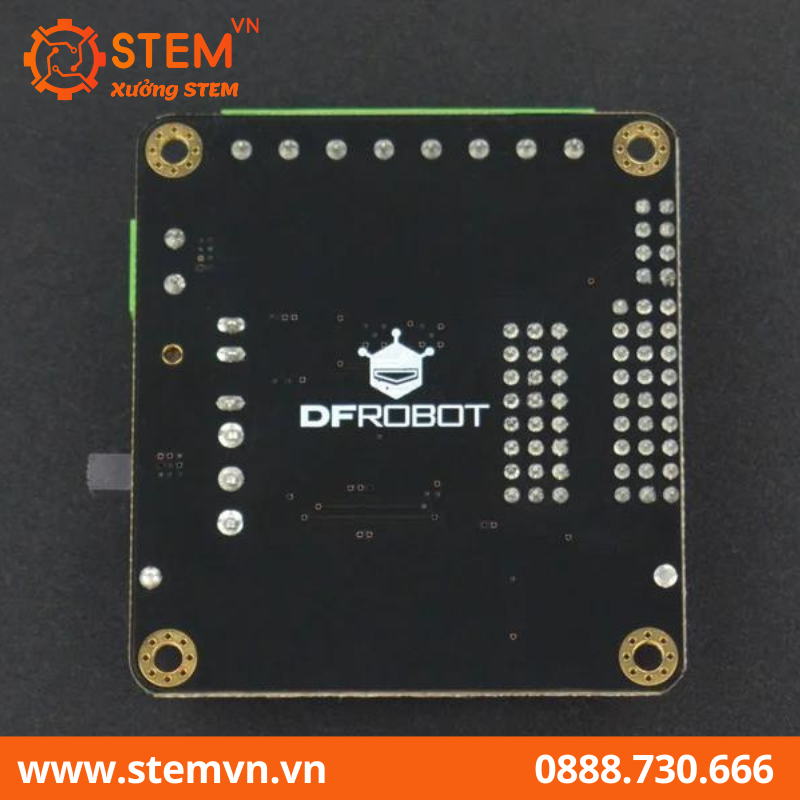

Microbit Driver Board

Microbit Driver Board giúp Micro:bit có thể điều khiển được 8 động cơ RC Servo, 4 động cơ DC motor hoặc 2 động cơ bước Step motor, ngoài ra mạch còn giúp chuyển 9 GPIOs (P0 P1 P2 P8 P12 P13 P14 P15 P16) của micro:bit qua dạng chân cắm với chân nguồn VCC/GND đi kèm giúp dễ dàng kết nối với các thiết bị, ngoài ra mạch còn tích hợp thêm cổng ra chân giao tiếp I2C.

Lưu ý nguồn cấp cho mạch Microbit Driver Board chỉ từ 3.5~5.5VDC, nguồn này cũng được sử dụng để cấp cho động cơ và mạch micro:bit nên cần lưu ý sử dụng nguồn, pin có công suất phù hợp để giúp mạch hoạt động ổn định.

Thông số kỹ thuật:

• SKU: DFR0548
• Model: DFRobot micro:Driver - Driver Expansion Board for Micro:bit
• Digital Output Voltage: 0V / 3.3V
• Analog Output Voltage: 0~3.3V DC
• Standard Gravity Interface
• Micro: bit Interface: 9 (P0 P1 P2 P8 P12 P13 P14 P15 P16)
• Servo Interfaces x 8
• Motor Interface: DC Motor x 4 / Step Motor x 2
• Dimension: 63x58mm / 2.48x2.28in

Bộ sản phẩm bao gồm:

• 1 x Micro:bit Driver Expansion Board
• 1 x USB to DC2.1 converter cable

Trang chủ nhà sản xuất và hướng dẫn sử dụng.
