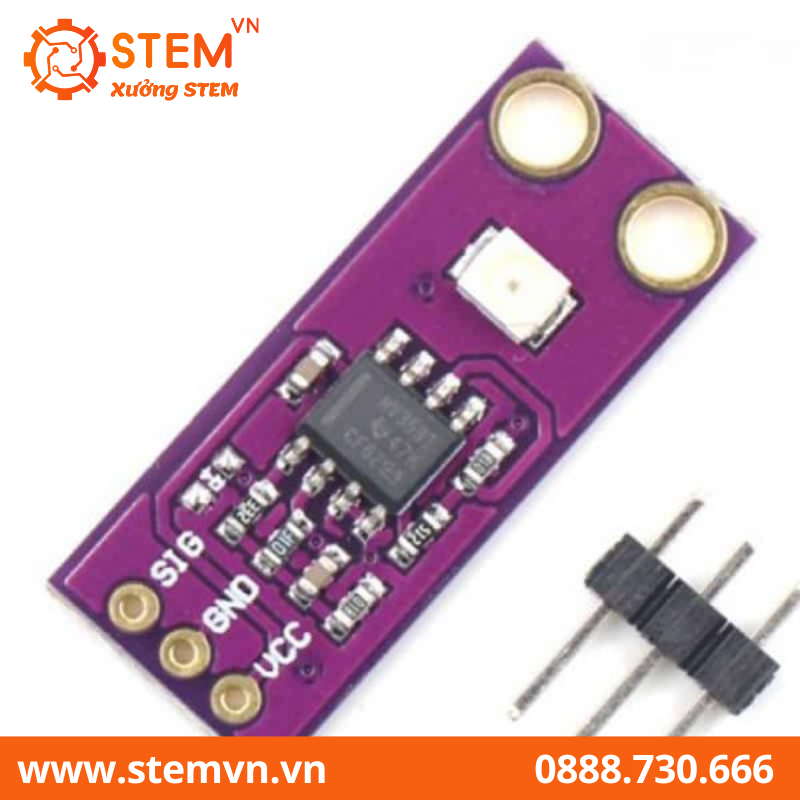

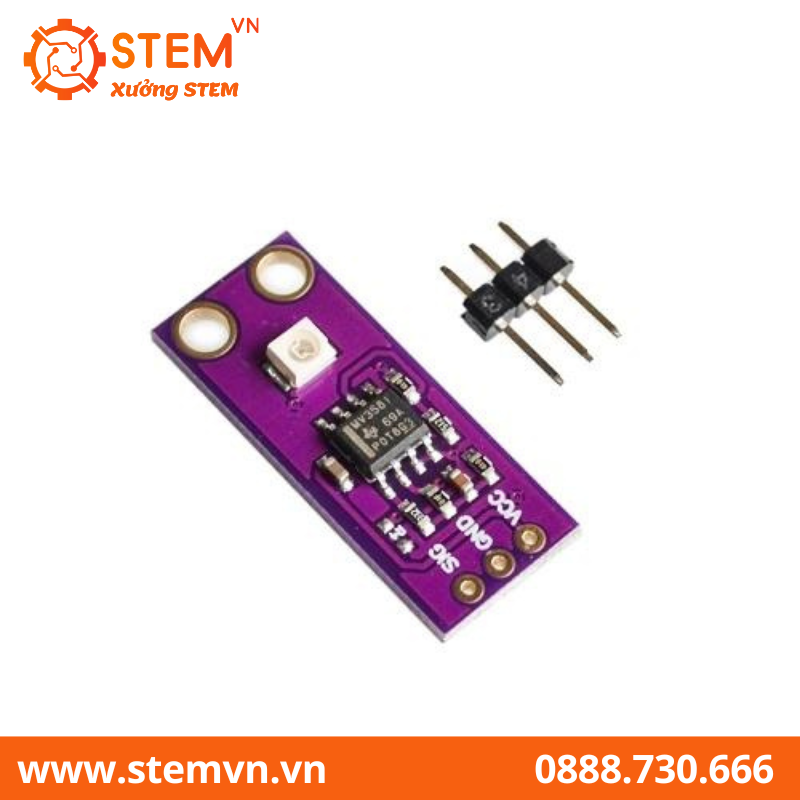

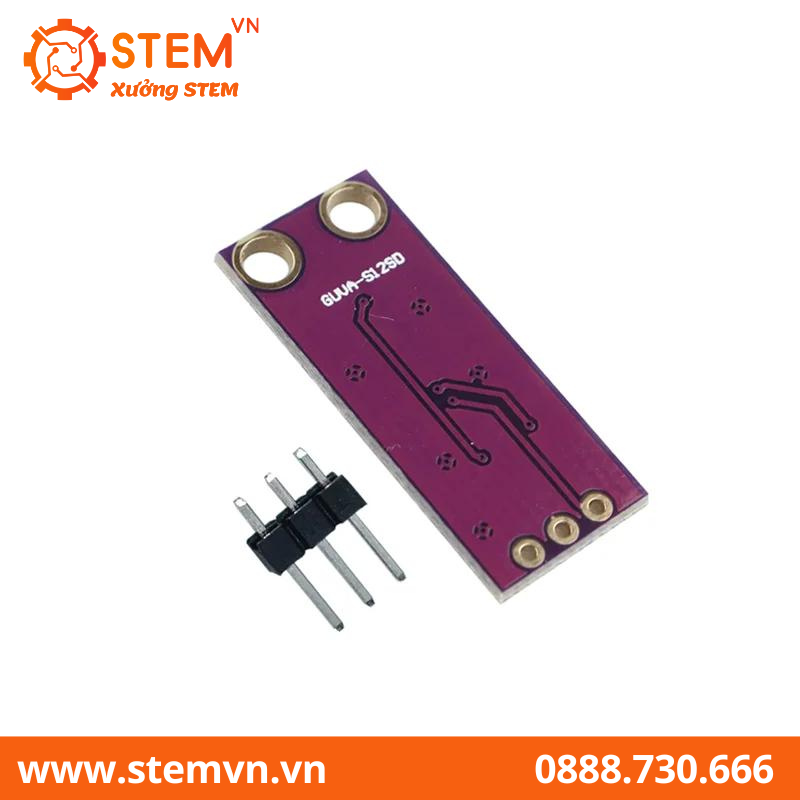

Mô-đun cảm biến ánh sáng UV GUVA-S12SD

Mô-đun cảm biến ánh sáng UV GUVA-S12SD​​​​​​​ là một bộ chuyển đổi ánh sáng UV thành điện áp tương tự để đo cường độ của tia UV. GUVA-S12SD là một máy dò UV thực sự, chỉ phát hiện ánh sáng từ 240nm đến 370nm là UV-B và hầu hết phổ UV-A. Nó cũng chọn đầu trên của UV-C.

Những bước sóng này được sử dụng trong ánh sáng đen, giường tắm nắng, phát tia cực tím bò sát, khử trùng diệt khuẩn và các ứng dụng tương tự. Thiết bị có thể được sử dụng để theo dõi hoạt động của các thiết bị đó. Cảm biến ánh sáng cũng có thể được sử dụng để đo chỉ số UV cung cấp thang đo để xác định cường độ của tia cực tím mặt trời và do đó nên áp dụng biện pháp bảo vệ nào. Mô-đun cảm biến ánh sáng UV GUVA-S12SD bao gồm một amp op LM58 trên bo mạch, khuếch đại đầu ra dòng nA rất thấp của cảm biến UV và cung cấp đầu ra 0 đến Vcc có thể được đọc bởi đầu vào analog trên MCU để đọc UV.

​THÔNG SỐ KỸ THUẬT:

• Phát hiện tia UV trong phạm vi 240nm – 370nm
• Đầu ra điện áp tương tự tỷ lệ với chỉ số UV của tia UV rơi trên máy dò
• Điện áp 3,3 và 5V
• Tuyến tính tốt
• Độ nhạy cao
• Độ ổn định cao

SƠ ĐỒ MẠCH CẢM BIẾN ÁNH SÁNG UV GUVA-S12SD:

SƠ ĐỒ KẾT NỐI:
