Module Cảm Biến Độ Ẩm, Nhiệt Độ DHT21

Module cảm biến độ ẩm nhiệt độ DHT21 tích hợp cảm biến độ ẩm điện dung và cảm biến nhiệt độ có độ chính xác cao, đầu ra tín hiệu số có thể kết nối với một vi điều khiển 8-bit, chất lượng cao, đáp ứng nhanh, khả năng chống nhiễu mạnh, giao tiếp duy nhất 1 dây.

Cảm biến độ ẩm nhiệt độ DHT21 kích thước nhỏ, tiêu thụ điện năng thấp, khoảng cách truyền dẫn tín hiệu lên đến 20 điện năng tiêu thụ cực thấp, khoảng cách truyền dẫn, hiệu chuẩn hoàn toàn tự động, sử dụng các cảm biến độ ẩm điện dung, hoàn toàn hoán đổi cho nhau, tiêu chuẩn kỹ thuật số đầu ra duy nhất- một bust, ổn định lâu dài tuyệt vời, thiết bị đo nhiệt độ chính xác cao.

Xin lưu ý chỉ sử dụng cảm biến trong môi trường độ ẩm thuần là hơi nước, các môi trường đặc biệt ủ kín như ủ tỏi đen, ủ yếm khí… sẽ sinh ra nấm và vi khuẩn bám lên bề mặt cảm biến làm hư hỏng cảm biến.

THÔNG SỐ KỸ THUẬT

• Áp nguồn: 3.3 – 5V
• Dòng tiêu thụ: 300uA

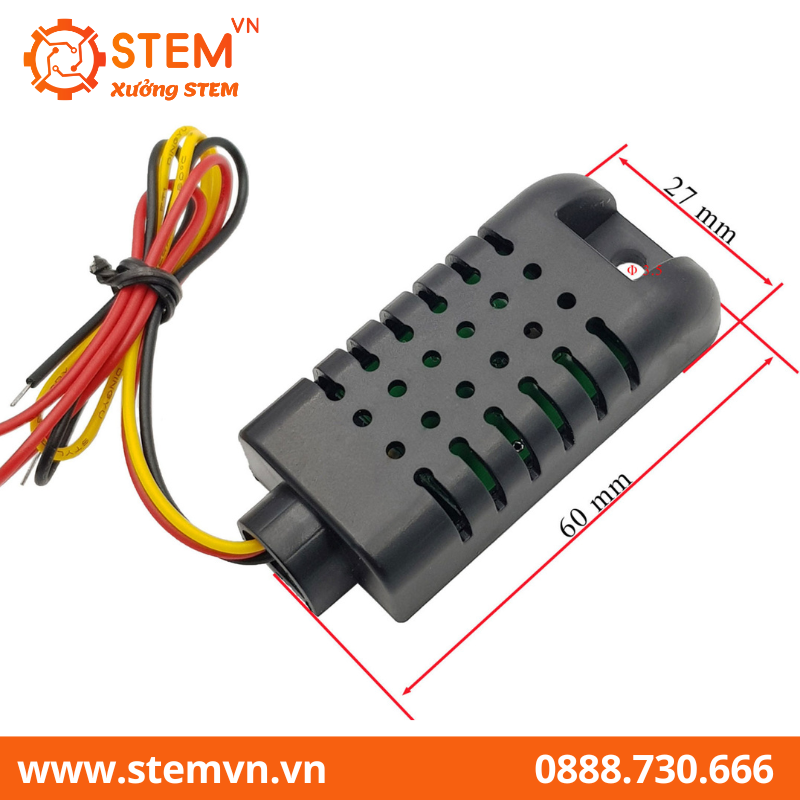

• Kích thước: 58.8 x 26.7 x 13.8 (mm)
• Model: AM2301
• Độ phân giải chính xác: 0.1
• Khoảng đo: 0100% RH
• Khoảng đo nhiệt độ: -40 ℃ ~ 80 ℃
• Đo lường chính xác độ ẩm: ± 3% RH
• Đo lường chính xác nhiệt độ: ± 0.5 ℃

SƠ ĐỒ KẾT NỐI MODULE CẢM BIẾN ĐỘ ẨM

———————CODE THAM KHẢO———————

Thư viện SHT.h

/*
 * Kết nối:
 *          DHT                   Arduino
 *          VCC                     5V
 *          GND                     GND
 *         Tín hiệu                  2
 *
 * Tùy chọn tên của cảm biến cho phù hợp
 * Nạp code mở Serial Monitor, chọn No line ending, baud 9600
 *
 *
 *
 *
 *
 */
#include "DHT.h"

#define DHTPIN 2     // what digital pin we're connected to

// Chọn loại cảm biến cho phù hợp ---------------------------------------------------------------------------------------
//#define DHTTYPE DHT11   // DHT 11
//#define DHTTYPE DHT22   // DHT 22  (AM2302), AM2321
#define DHTTYPE DHT21   // DHT 21 (AM2301)


DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  Serial.println("DHTxx test!");

  dht.begin();
}

void loop() {
  // Wait a few seconds between measurements.
  delay(2000);

  // Reading temperature or humidity takes about 250 milliseconds!
  // Sensor readings may also be up to 2 seconds 'old' (its a very slow sensor)
  float h = dht.readHumidity();
  // Read temperature as Celsius (the default)
  float t = dht.readTemperature();
  // Read temperature as Fahrenheit (isFahrenheit = true)
  float f = dht.readTemperature(true);

  // Check if any reads failed and exit early (to try again).
  if (isnan(h) || isnan(t) || isnan(f)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  // Compute heat index in Fahrenheit (the default)
  float hif = dht.computeHeatIndex(f, h);
  // Compute heat index in Celsius (isFahreheit = false)
  float hic = dht.computeHeatIndex(t, h, false);

  Serial.print("Humidity: ");
  Serial.print(h);
  Serial.print(" %t");
  Serial.print("Temperature: ");
  Serial.print(t);
  Serial.print(" *C ");
  Serial.print(f);
  Serial.print(" *Ft");
  Serial.print("Heat index: ");
  Serial.print(hic);
  Serial.print(" *C ");
  Serial.print(hif);
  Serial.println(" *F");
}

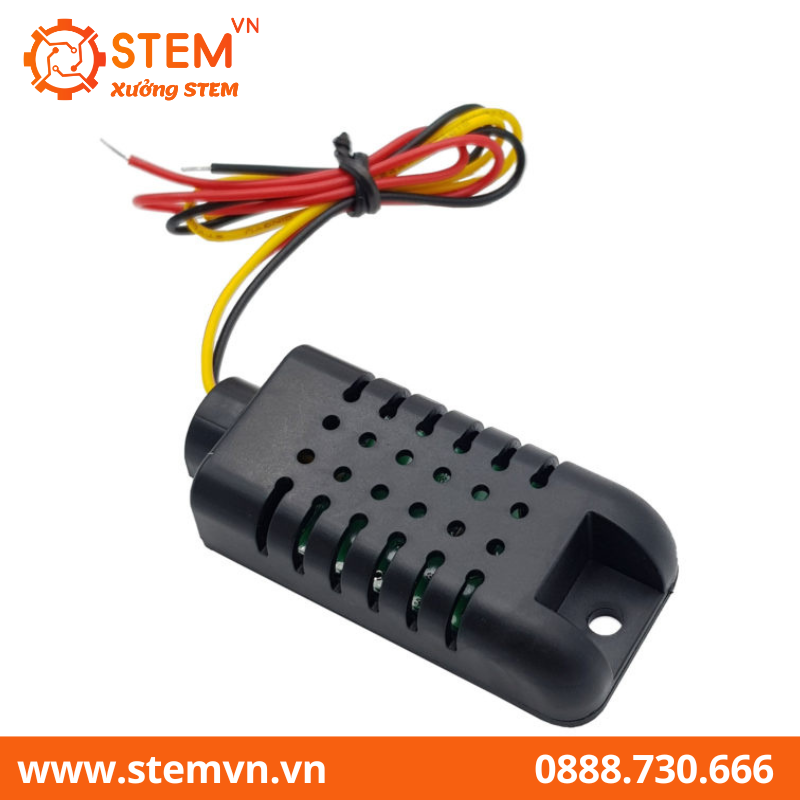

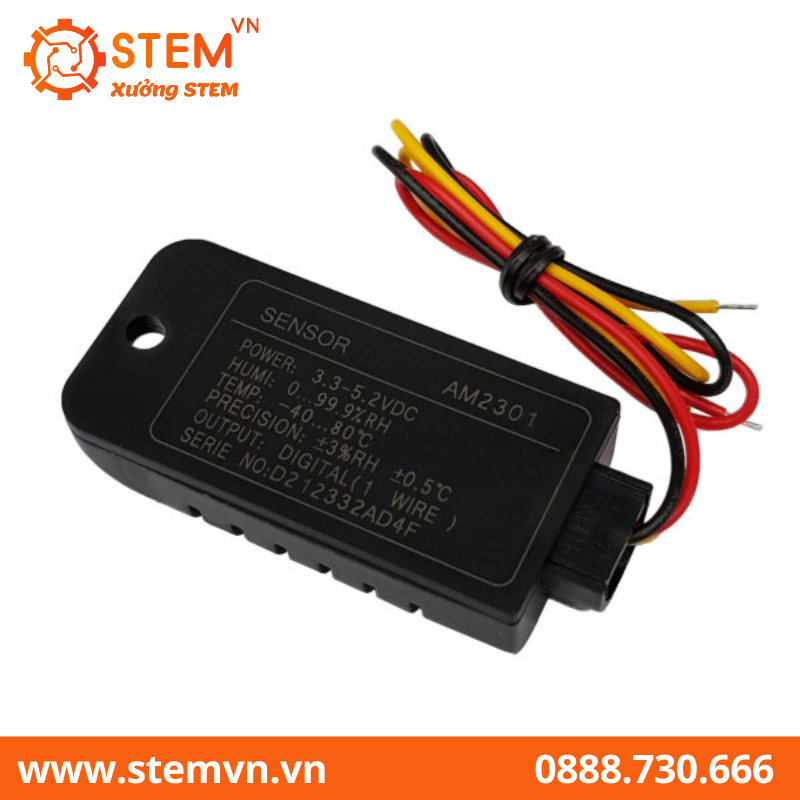

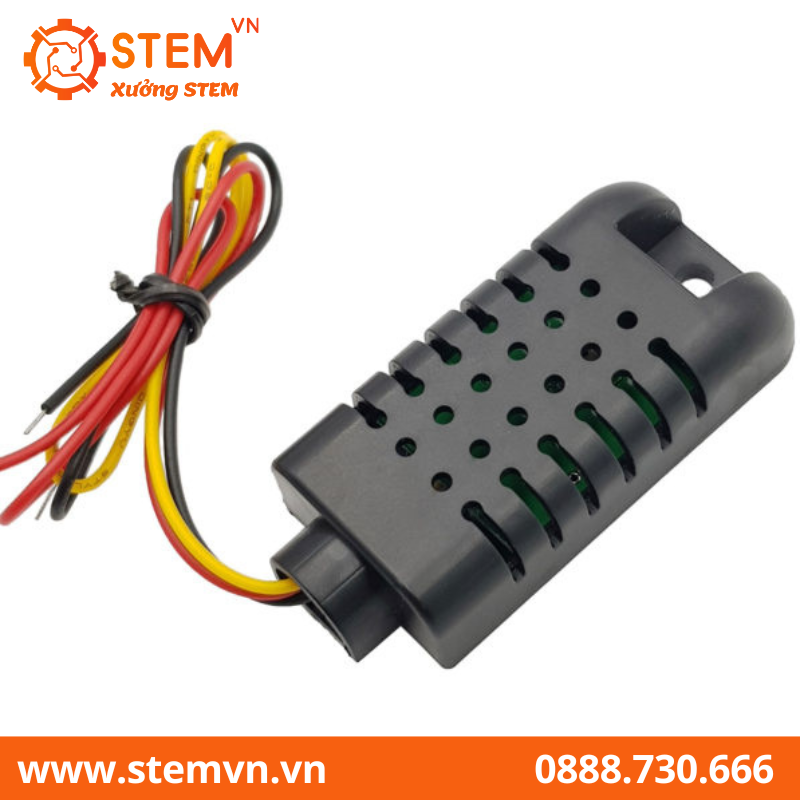

HÌNH ẢNH SẢN PHẨM:
