Cảm biến khí dễ cháy MQ-9

Cảm biến khí dễ cháy MQ-9 được dùng trong cá hệ thống phát hiện rò rỉ khí gas trong gia đình và công ngiệp.

Thông số kỹ thuật:

• Nguồn nuôi: 2.5V – 5V
• Kích thước: 40 x 21mm
• Tích hợp led báo
• Tích hợp biến trở điều chỉnh độ nhạy

Nguyên tắc hoạt động cảm biến khí dễ cháy MQ-9:

Cảm biến MQ-9 (Gas sensor) đo khí CO chuyển thành điện áp đưa ra chân AOUT.
Biến trở trên Module có chức năng điều chỉnh điện áp tham chiếu (ngưỡng), khi cảm biến MQ-9 phát hiện khí CO đến ngưỡng thì chân DOUT sẽ đảo trạng thái.

Sơ đồ nối dây với vi điều khiển

• VCC ↔ 2.5V ~ 5.0V
• GND ↔ GND
• AOUT ↔ MCU.IO (dùng tín hiệu analog)
• DOUT ↔ MCU.IO (dùng tín hiệu số)

SƠ ĐỒ MẠCH

SƠ ĐỒ KẾT NỐI:

———————–CODE THAM KHẢO———————-

/*
 * Kết nối:
 *        MQ9             Arduino
 *        VCC               5V
 *        GND               GND
 *        A0                A0
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  float sensor_volt;
  float sensorValue;
  sensorValue = analogRead(A0);
  sensor_volt = sensorValue/1024*5.0;
  Serial.print("sensor_volt = ");
  Serial.print(sensor_volt);
  Serial.println("V");
  delay(1000);
}

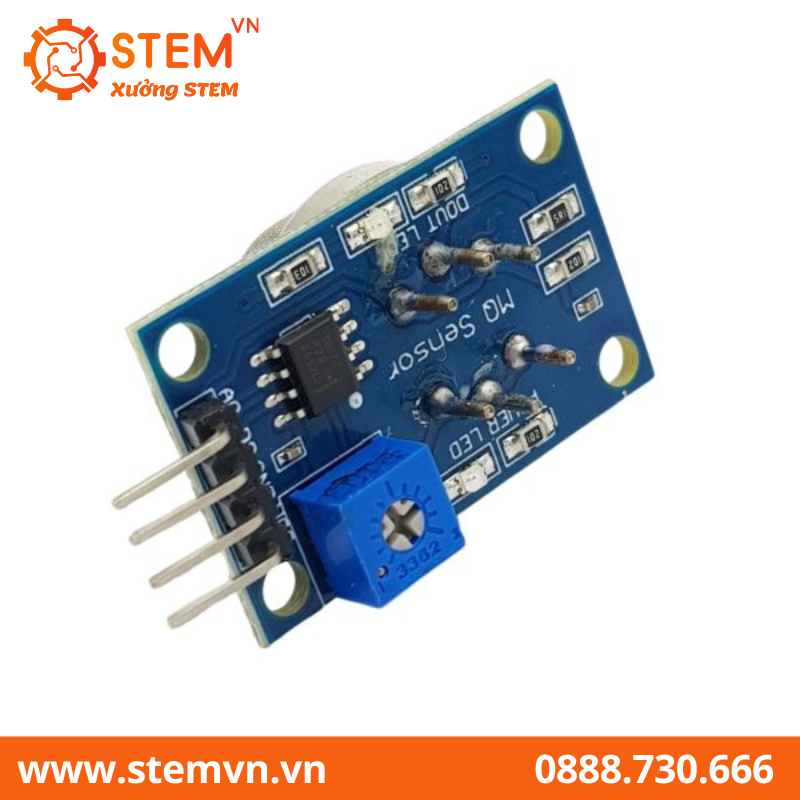

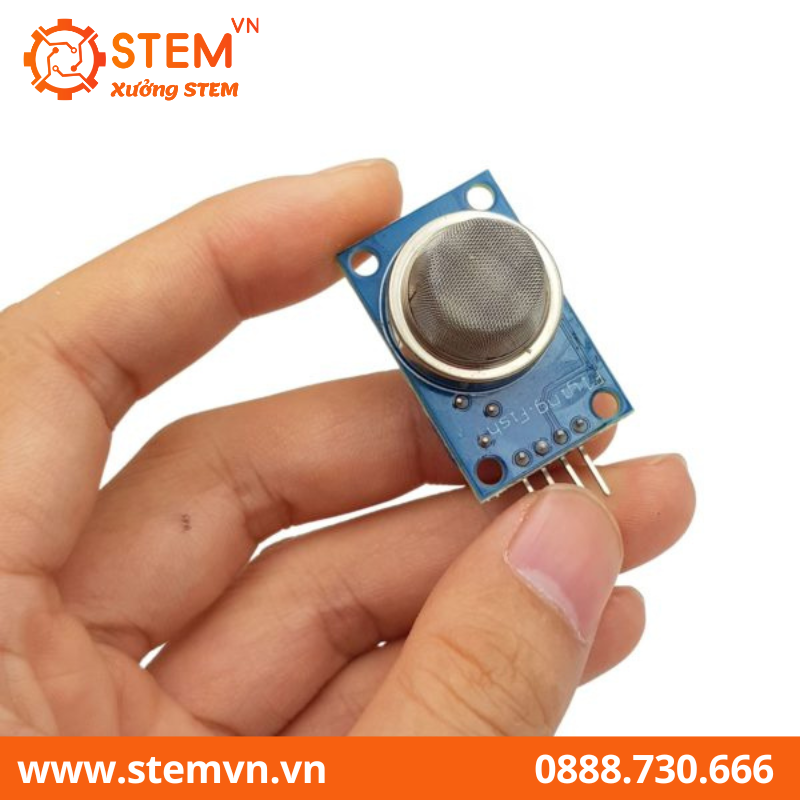

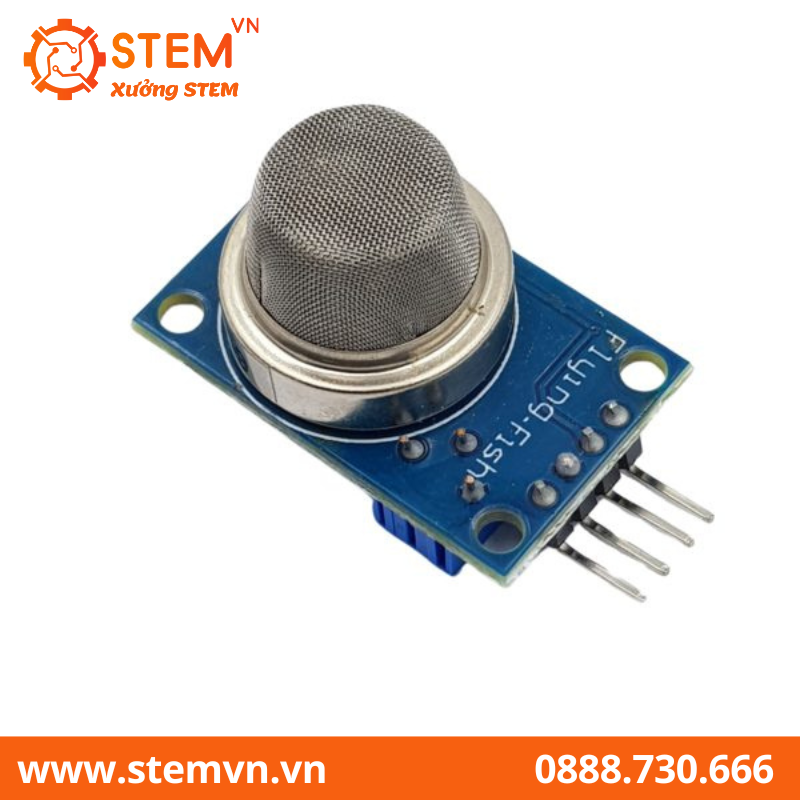

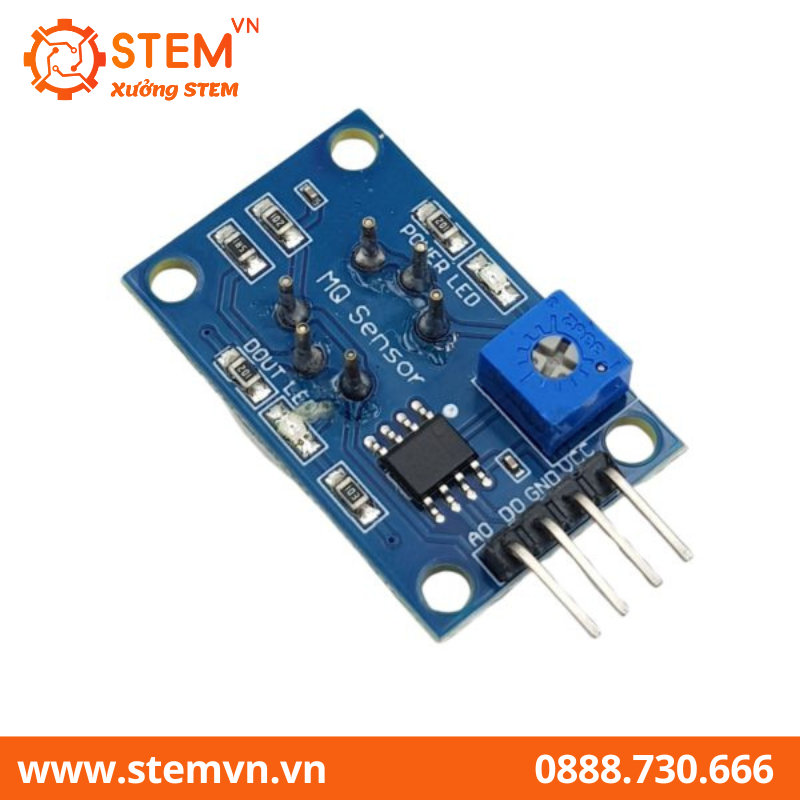

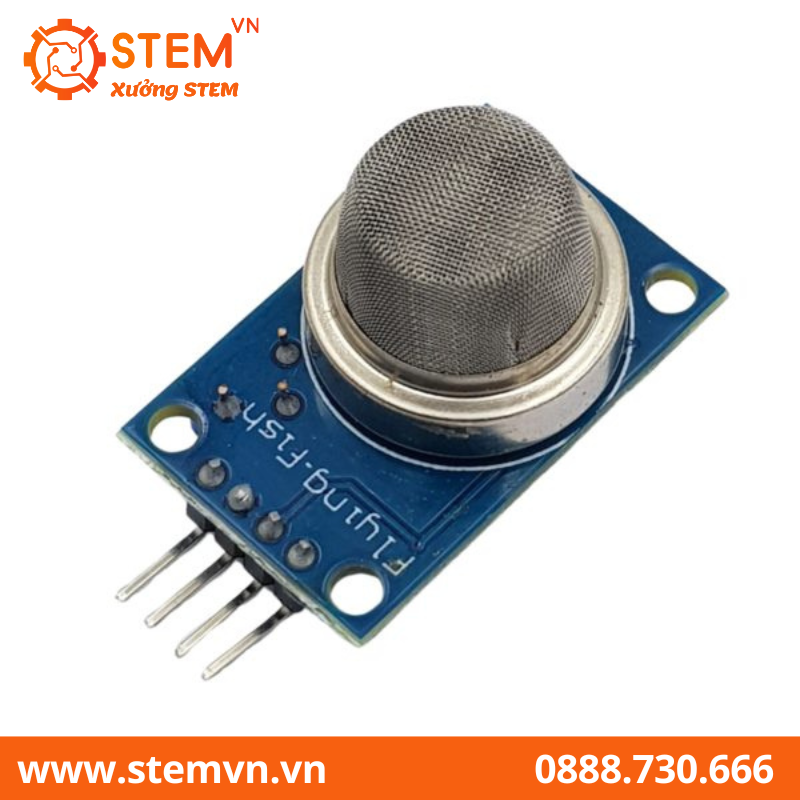

HÌNH ẢNH SẢN PHẨM:
