Cảm biến khí hóa lỏng, khí than MQ-5

Cảm biến khí hóa lỏng MQ5 được ứng dụng trong các thiết bị phát hiện sự rò rỉ gas trong dân dụng và cả trong công nghiệp, cảm biến khí hóa lỏng khí than MQ-5 này có khả năng phát hiện khí LPG, khí thiên nhiên, khí than. Tránh các tác nhân gây nhiễu là rượu, khói nấu ăn và khói thuốc lá. Độ nhạy cảm biến có thể được điều chỉnh bằng biến trở tinh chỉnh.

Đặc tính sản phẩm

– Nguồn cung cấp:  2.5V ~ 5V.
– Tích hợp MQ –5 gas Sensor.
– Kích thước : 40mm * 21mm.
– Led báo hiệu.

Sơ đồ mạch

Nguyên lí hoạt động

Khi cảm biến hoạt động nó sẽ truyền tín hiệu từ các chân DOUT và AOUT của mình về vi điều khiển.
– Tín hiệu DOUT:
+ Tín hiệu thấp : có khí gas.
+ Tín hiệu cao : không có khí gas.
– Tín hiệu AOUT: cho tín hiệu tương tự.
Và khi có khí gas 2 đèn LED trên module sẽ phát sáng.
Ứng dụng minh họa: Thiết bị cảnh báo khi có khí Gas.
Chuẩn bị phần cứng
– 1 Arduino Uno R3.
– 1 Module khí Gas (MQ – 5 Gas Sensor).
– Phụ kiện: loa, đèn led, trở, dây kết nối…

Sơ đồ kết nối cảm biến khí hóa lỏng MQ-5

– Chân DOUT : digital output.
– Chân AOUT : analog output.
– Chân GND: đất chung.
– Chân VCC: kết nối nguồn 2.5 V ~ 5V.

————————CODE THAM KHẢO———————-

/*
 * Kết nối:
 *        MQ5             Arduino
 *        VCC               5V
 *        GND               GND
 *        A0                A0
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{

  Serial.println(analogRead(A0));
  delay(1000);
}

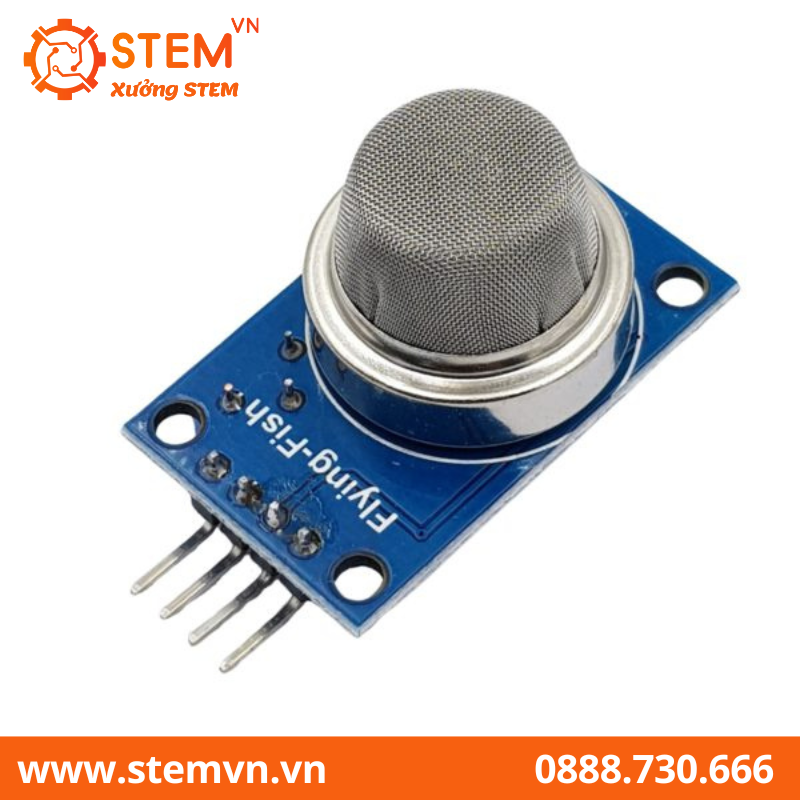

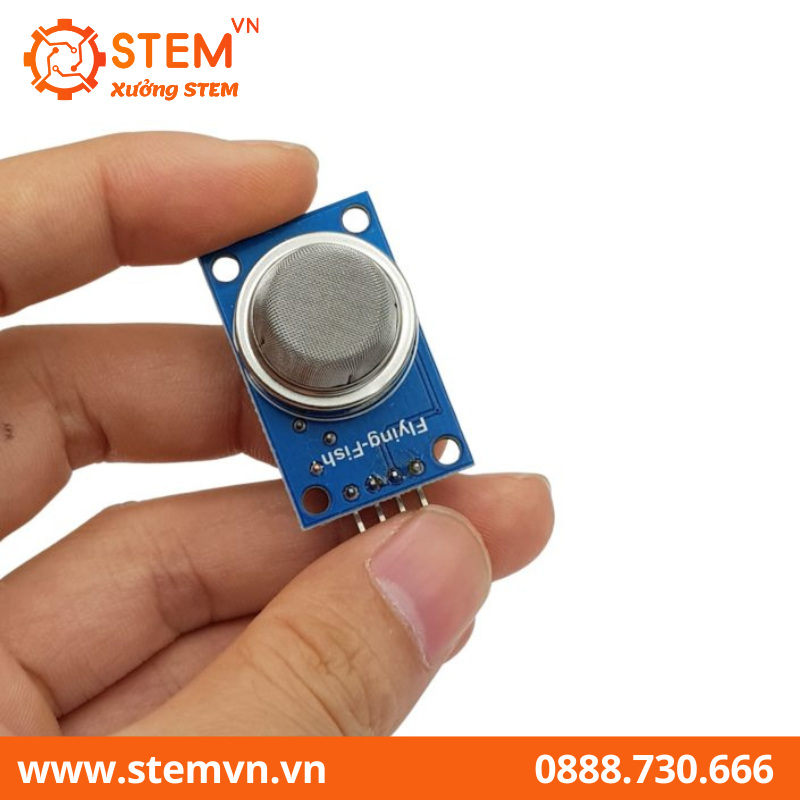

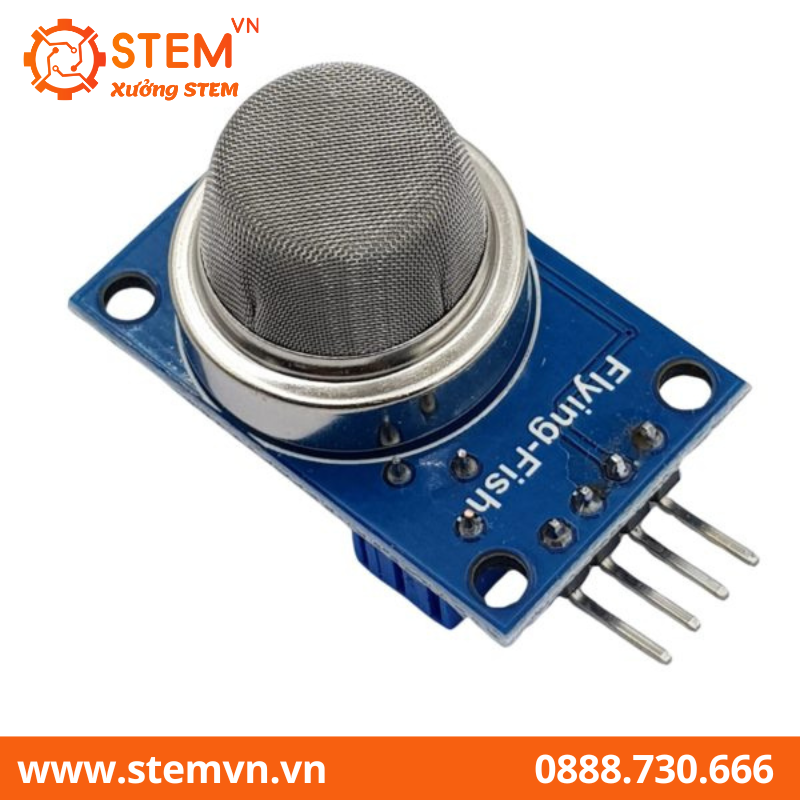

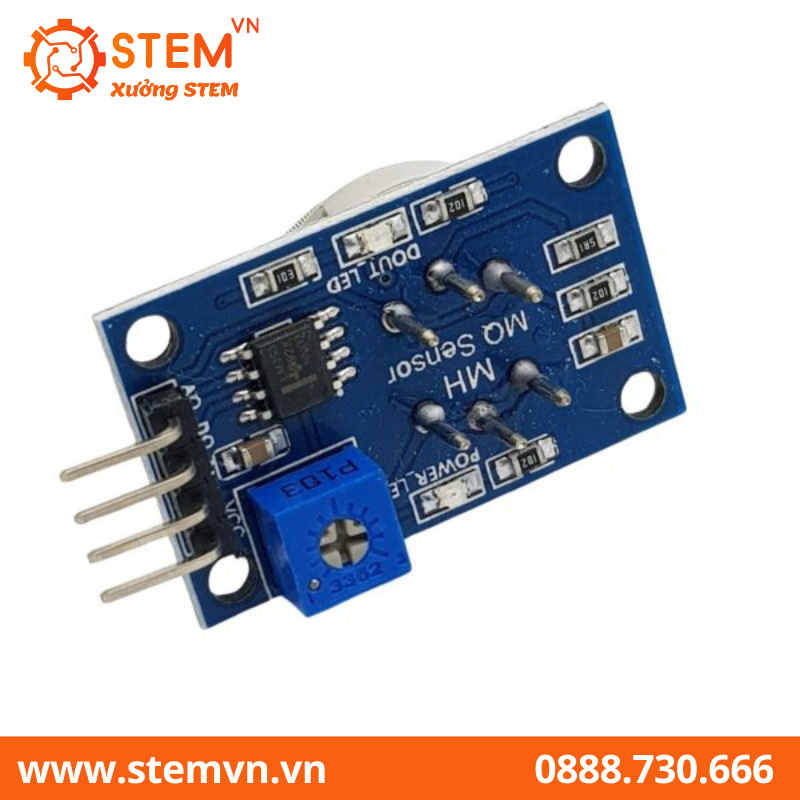

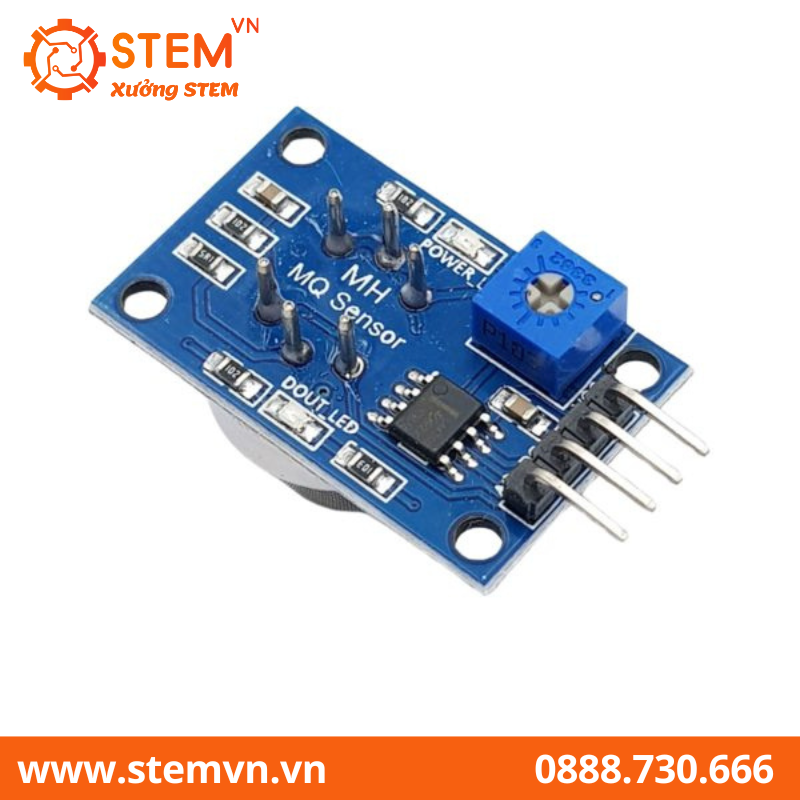

HÌNH ẢNH SẢN PHẨM
