Cảm biến khí Metan MQ-4

Cảm biến khí METAN MQ-4 sử dụng để phát hiện khí gas trong môi trường. Cảm biến có độ nhạy cao khả năng phản hồi nhanh, độ nhạy có thể điều chỉnh được bằng biến trở.

THÔNG SỐ KỸ THUẬT

• Nguồn hoạt động: 5V
• Chip chính: cảm biến khí LM393, ZYMQ- 4
• Loại dữ liệu: Analog
• Phạm vi phát hiện rộng
• Tốc độ phản hồi nhanh và độ nhạy cao
• Mạch đơn giản
• Ổn định khi sử dụng trong thời gian dài
• Các đặc điểm:
• Với chỉ báo đầu ra tín hiệu.
• Đầu ra tín hiệu kép (đầu ra analog và đầu ra mức TTL )
• TTL đầu ra tín hiệu có giá trị thấp. (Khi đầu ra thấp, đèn tín hiệu bật, nó có thể được kết nối trực tiếp với vi điều khiển)
• Đầu ra analog 0 ~ 5V điện áp, nồng độ càng cao, điện áp càng cao.
• Độ nhạy cao với khí mê-tan, khí tự nhiên
• Tính năng khôi phục phản hồi nhanh

SƠ ĐỒ MẠCH

SƠ ĐỒ KẾT NỐI CẢM BIẾN KHÍ METAN MQ-4

——————–CODE THAM KHẢO———————

/*
 * Kết nối:
 *        MQ4             Arduino
 *        VCC               5V
 *        GND               GND
 *        A0                A0
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{

  Serial.println(analogRead(A0));
  delay(1000);
}

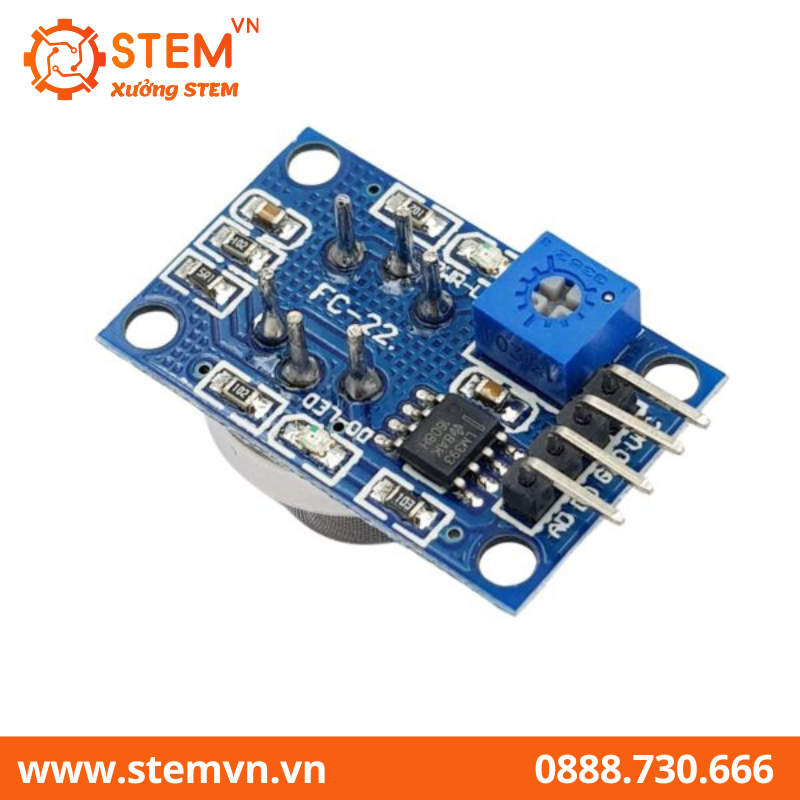

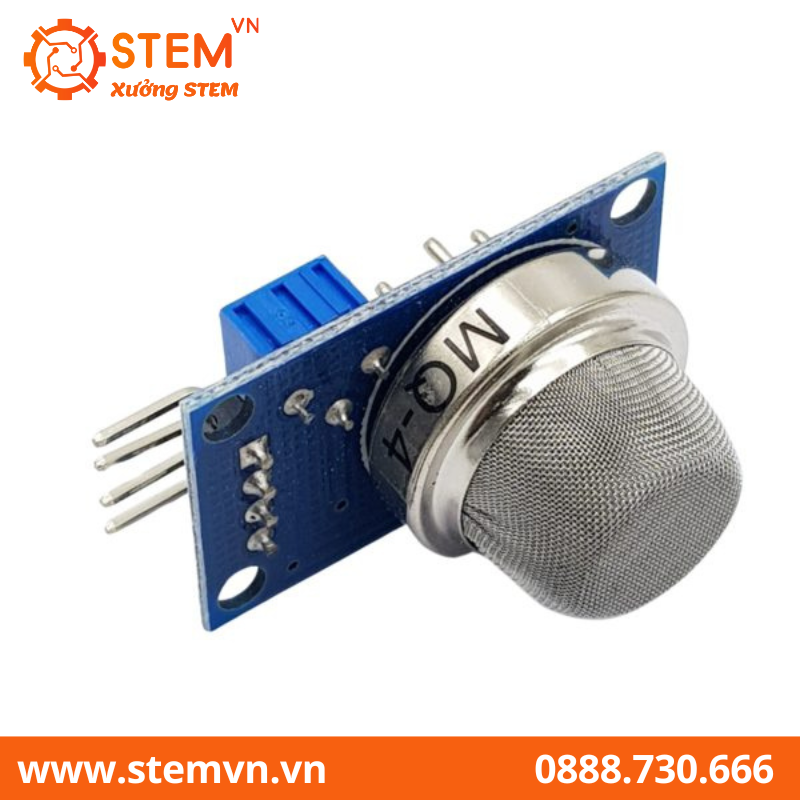

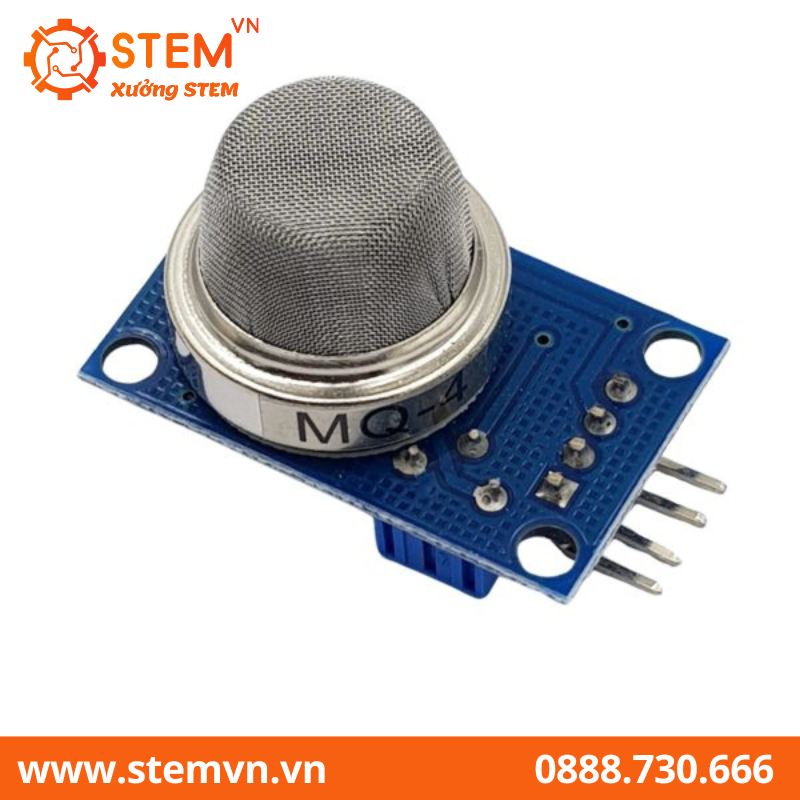

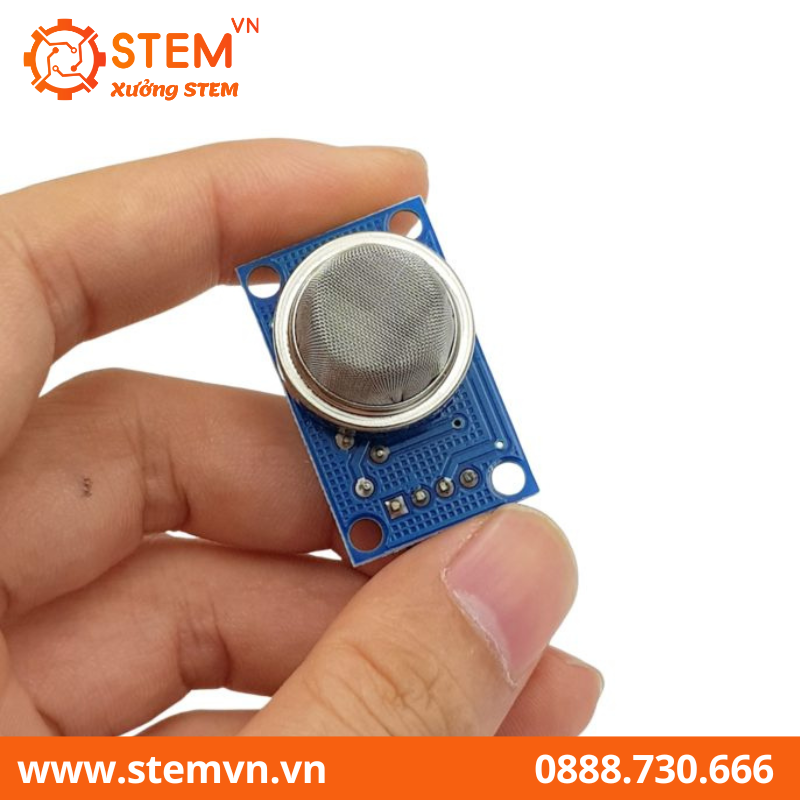

HÌNH ẢNH SẢN PHẨM
