Cảm biến nhận dạng vân tay R307

Cảm biến nhận dạng vân tay R307 bao gồm cảm biến vân tay quang, bộ xử lý DSP tốc độ cao, thuật toán so sánh vân tay hiệu suất cao, chip FLASH dung lượng lớn. Nó có hiệu suất ổn định và cấu trúc đơn giản. Đầu vào vân tay, xử lý hình ảnh, so sánh vân tay, tìm kiếm và lưu trữ mẫu.

• Nhỏ gọn: cảm biến nhỏ gọn, không bên ngoài chip DSP bảng mạch thuật toán có gắn, dễ cài đặt, ít thất bại.
• Tiêu thụ điện năng cực thấp: Mức tiêu thụ điện năng chung của sản phẩm cực kỳ thấp, phù hợp với yêu cầu tiêu thụ điện năng thấp.
• Khả năng chống tĩnh điện mạnh: Nó có khả năng chống tĩnh điện mạnh và chỉ số chống tĩnh điện đạt trên 15KV.
• Phát triển ứng dụng rất đơn giản: các nhà phát triển có thể kiểm soát theo hướng dẫn được cung cấp bởi phát triển sản phẩm ứng dụng dấu vân tay của riêng mình, mà không cần phải có kiến thức chuyên môn nhận dạng vân tay.
• Mức an toàn có thể điều chỉnh: phù hợp với các ứng dụng khác nhau, mức độ an toàn có thể được điều chỉnh bởi người dùng.
• Dung lượng lưu trữ cảm biến vân tay R307 là 1000 vân tay
• Mô-đun vân tay R307 có cùng lúc với RS232 và USB2.0, giao diện kép giao tiếp với các thiết bị bên ngoài, giao diện USB2.0 có thể được kết nối với máy tính, giao diện RS232 TTL, tốc độ truyền mặc định là 57600, có thể thay đổi, Vui lòng tham khảo giao thức truyền thông, nó có thể được kết nối với một thiết bị chip đơn như ARM, DSP, v.v. và MCU 3,3V có thể được kết nối trực tiếp. Chuyển đổi cấp độ là cần thiết để kết nối với máy tính. Vui lòng chú ý đến dịch chuyển cấp độ, chẳng hạn như mạch MAX232.
• Sau khi cấp nguồn cảm biến nhận dạng vân tay được bật, cửa sổ thu thập dấu vân tay sẽ nhấp nháy, cho biết việc tự kiểm tra là bình thường. Nếu nó không nhấp nháy, vui lòng kiểm tra cẩn thận nguồn điện, xem nó có bị đảo ngược hay không. Con chip này có một chút nhiệt trong quá trình hoạt động bình thường, điều này là bình thường và đã được kiểm tra nghiêm ngặt và có thể được sử dụng một cách tự tin.

Thông số cảm biến nhận dạng vân tay

• Điện áp nguồn: DC 4.2 ~ 6.0V
• Chip sử dụng AS606
• Dòng hoạt động: 50mA
• Dòng điện cực đại: 80mA
• Thời gian nhập hình ảnh dấu vân tay: <0,3 giây
• Diện tích nhập vân tay: 14×18 mm
• Phương pháp so sánh :
  • Phương pháp so sánh (1: 1)
  • Chế độ tìm kiếm (1: N)
  • tập tin chữ ký: 256-byte
  • tệp mẫu: 512 byte
• Dung lượng lưu trữ: 1000 vân tay
• Mức độ bảo mật: 5 (từ thấp đến cao: 1,2,3,4,5)
• Tỷ lệ chấp nhận sai (FAR): <0,001%
• Tốc độ từ chối (FRR): <1,0%
• Thời gian tìm kiếm: <1,0 giây
• Giao diện máy chủ: Tốc độ truyền thông UART USB1.1 (UART): (9600 N) bps trong đó N = 1 12 (giá trị mặc định N = 6, tức là 57600bps)
• Môi trường làm việc:
  • Nhiệt độ: -20 ° C- + 40 ° C
  • Độ ẩm tương đối: 40% RH-85% RH (không ngưng tụ)
• Môi trường lưu trữ:
  • Nhiệt độ: -40 ° C- + 85 ° C
  • Độ ẩm tương đối: <85% H (không ngưng tụ hơi nước)
• Thích hợp cho khóa vân tay, két vân tay và các ứng dụng khác

Sơ đồ mạch

Thư viện: https://drive.google.com/file/d/1LsHEvk2GTVuBwekeg2frD-FKObwM04M5/view?usp=sharing

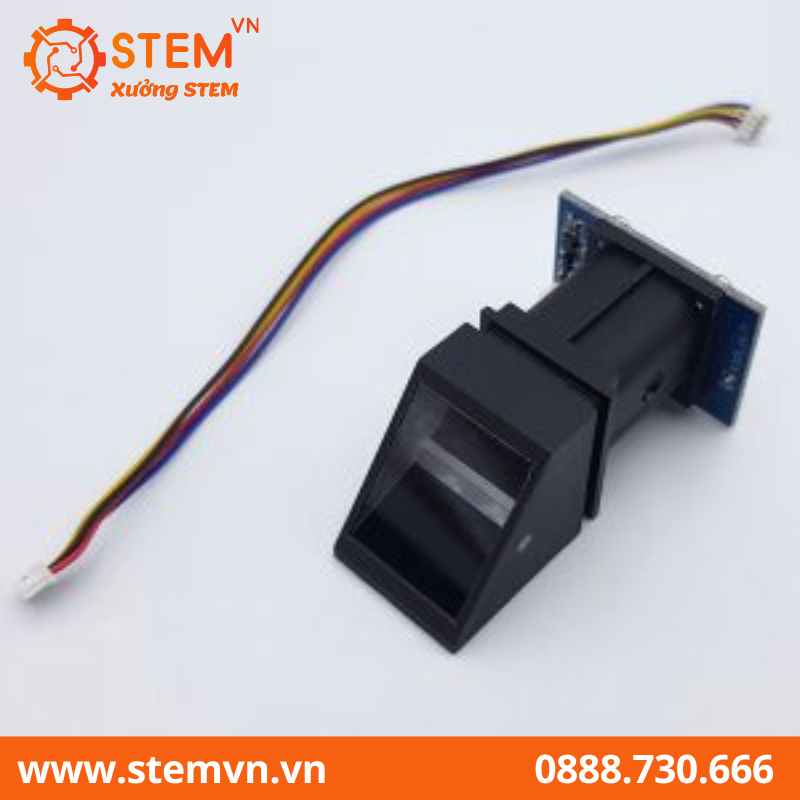

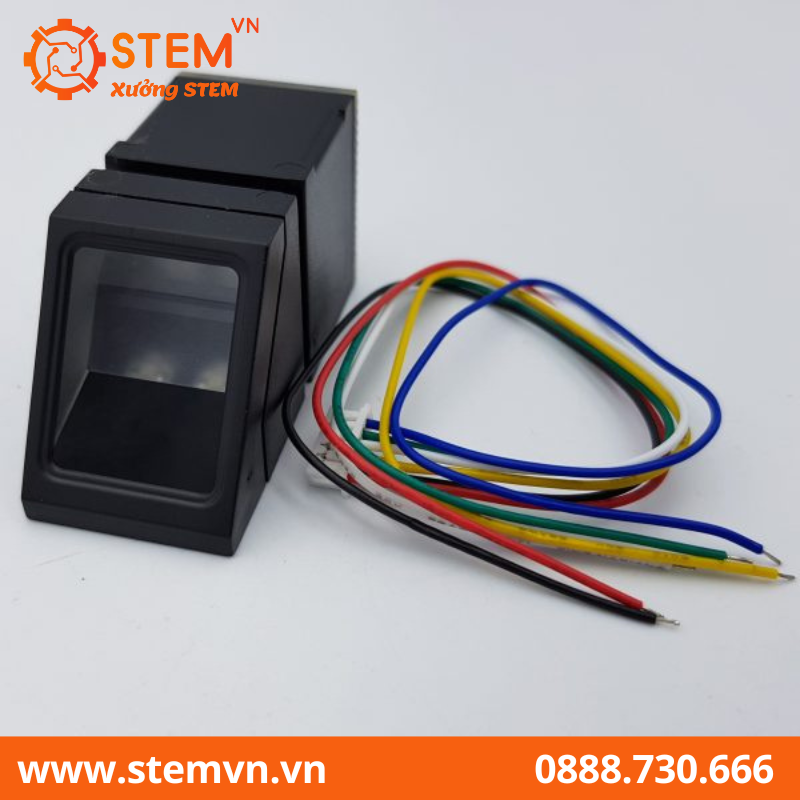

Hình sản phẩm
