Cảm biến nhịp tim và oxy trong máu MAX30100 (loại tốt)

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

Cảm Biến Nhịp Tim Và Oxy Trong Máu MAX30100 điện áp: 3.3 VDC, giao tiếp: I2C, mức tín hiệu TTL, dòng tắt máy cực thấp (0,7μA, typ)

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Cảm biến nhịp tim và oxy trong máu MAX30100 (loại tốt) là một giải pháp cảm biến đo nhịp tim và đo nhịp tim tích hợp. Nó kết hợp hai đèn LED, bộ tách sóng quang, quang học được tối ưu hóa và xử lý tín hiệu tương tự nhiễu thấp để phát hiện tín hiệu oxy hóa nhịp tim và nhịp tim. Cảm biến nhịp tim và oxy trong máu MAX30100 (loại tốt) hoạt động từ các bộ nguồn 1.8V và 3.3V và có thể được cấp nguồn thông qua phần mềm với dòng điện chờ không đáng kể, cho phép nguồn điện luôn được kết nối mọi lúc.

Tính năng, đặc điểm:

  • Đèn LED tích hợp
  • Nhỏ gọn 5,6mm x 2,8mm x 1,2mm được cải tiến về mặt quang học
  • Hoạt động năng lượng thấp, tăng tuổi thọ pin cho các thiết bị đeo được
  • Tốc độ mẫu có thể lập trình và dòng điện LED cho tiết kiệm điện
  • Dòng tắt máy cực thấp (0,7μA, typ)
  • Chức năng nâng cao cải thiện hiệu suất đo lường
  • SNR cao cung cấp khả năng phục hồi chuyển động mạnh mẽ
  • Tích hợp hủy ánh sáng xung quanh
  • Khả năng tỷ lệ mẫu cao
  • Khả năng xuất dữ liệu nhanh
  • Điện áp: 3.3VDC
  • IC chính: MAX30100
  • Giao tiếp: I2C, mức tín hiệu TTL
  • File tài liệu kỹ thuật: https://morf.lv/files//max30100.pdf

Kết nối:

Sơ đồ mạch của Cảm Biến Nhịp Tim Và Oxy Trong Máu MAX30100 (loại tốt)
Sơ đồ mạch của Cảm Biến Nhịp Tim Và Oxy Trong Máu MAX30100 (loại tốt)

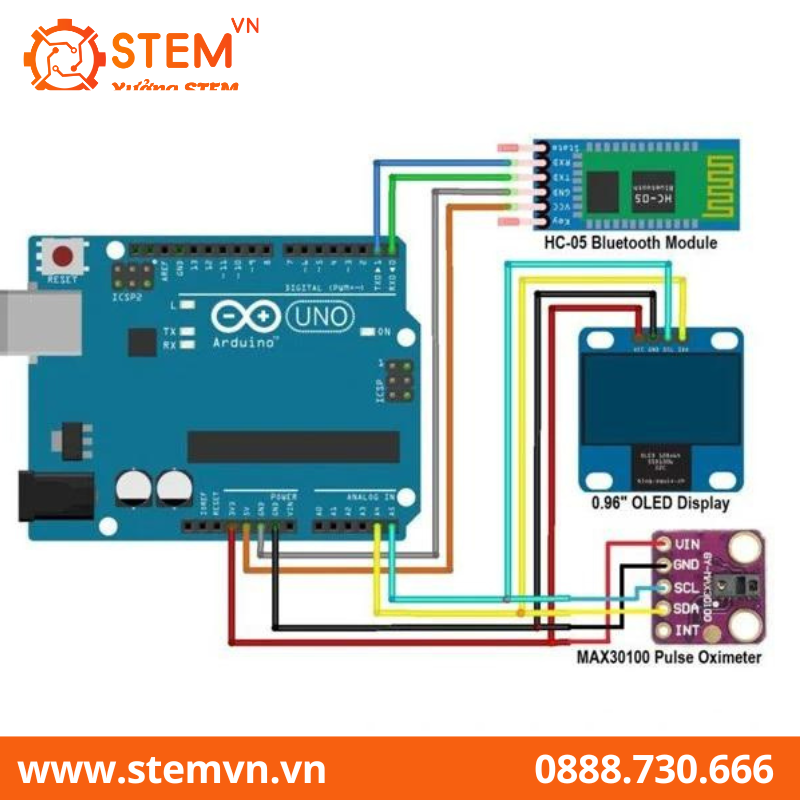

Sơ đồ kết nối cho Cảm Biến Nhịp Tim Và Oxy Trong Máu MAX30100 (loại tốt)
 Adruino Cảm biến
 VCC  3.3V
 GND  GND
 SDA SDA
 SCL SCL

THƯ VIỆN: https://github.com/oxullo/Arduino-MAX30100

Code tham khảo

#include
#include "MAX30100_PulseOximeter.h"

#define REPORTING_PERIOD_MS 1000
PulseOximeter pox;

uint32_t tsLastReport = 0;
void onBeatDetected()
{
    Serial.println("Beat!");
}

void setup()
{
    Serial.begin(115200);

    Serial.print("Initializing pulse oximeter..");

    if (!pox.begin())
    {
        Serial.println("FAILED");
        for (;;)
            ;
    }
    else
    {
        Serial.println("SUCCESS");
    }

    pox.setOnBeatDetectedCallback(onBeatDetected);
}

void loop()
{
    pox.update();
    if (millis() - tsLastReport > REPORTING_PERIOD_MS)
    {
        Serial.print("Heart rate:");
        Serial.print(pox.getHeartRate());
        Serial.print("bpm / SpO2:");
        Serial.print(pox.getSpO2());
        Serial.println("%");

        tsLastReport = millis();
    }
}

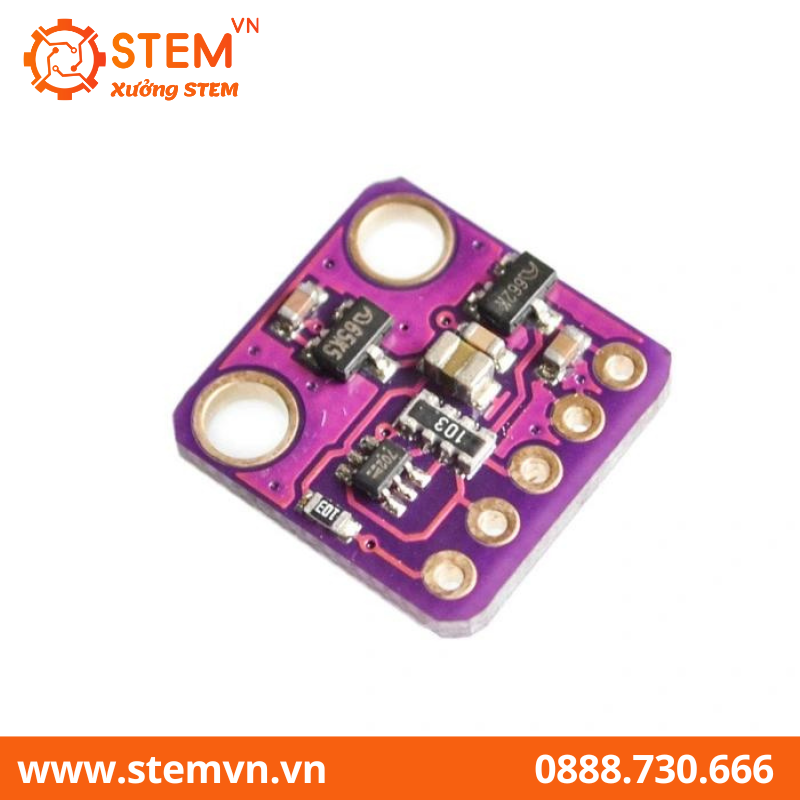

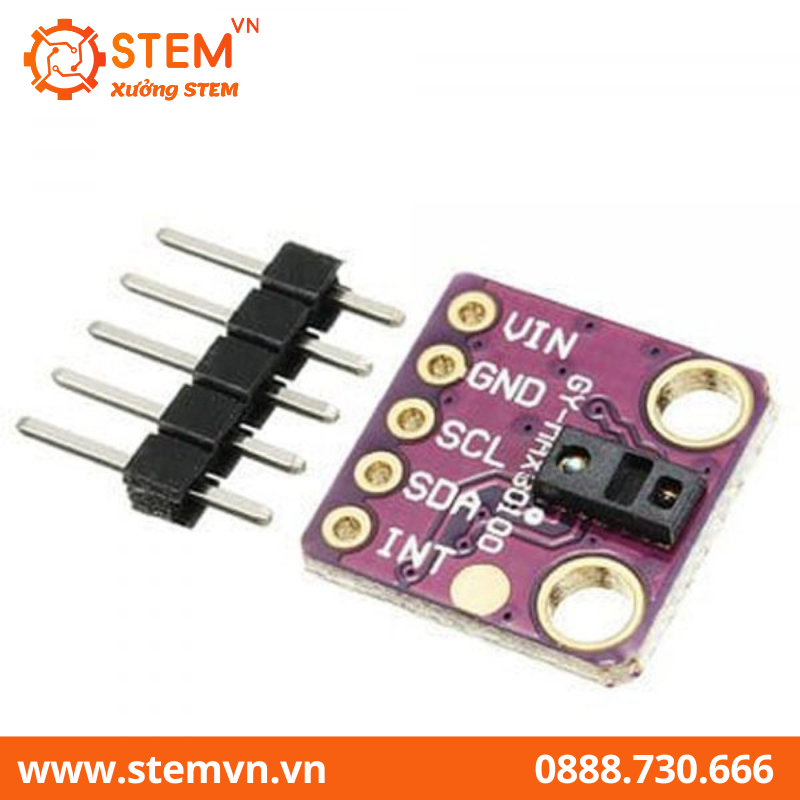

Hình ảnh của Cảm biến nhịp tim và oxy trong máu MAX30100 (loại tốt)
