Cảm biến tiệm cận HUCHOO SN04-N NPN

Cảm biến tiệm cận HUCHOO SN04-N NPN là loại cảm biến kim loại tiệm cận với khả năng phát hiện kim loại ở khoảng cách gần. Cảm biến tiệm cận HUCHOO SN04-N có độ chính xác cao, nhỏ gọn dễ dàng cài đặt và điều chỉnh. Cảm biến tiệm cận này thường được sử dụng rộng rãi trong các công cụ máy móc, luyện kim, hóa chất, dệt may, in ấn… Ứng dụng cao trong các lĩnh vực tự động, cơ điện tử, xác định kiểm dừng của cơ cấu trượt.

Thông số kỹ thuật

• Model: SN04-N
• Loại Dây: DC 3 dây
• Kích thước: 18 x 18 x36mm
• Trạng thái Output: NPN thường mở gồm 3 dây
• Điện áp hoạt động: 10-30VDC
• Dòng điện ngõ ra: 300mA
• Phát hiện khoảng cách: 4mm
• Đối tượng phát hiện: Kim loại
• Tần số chuyển đổi: 200Hz
• Vật liệu: Nhựa ABS
• Độ dài dây: 1.4m
• Trọng lượng: 60g

Sơ đồ chân của Cảm biến tiệm cận HUCHOO SN04-N

• Nâu: VCC 10 – 30VDC
• Đen: Tín hiệu ra, khi phát hiện kim loại cảm biến xuất mức LOW = 0V, khi không có tín hiệu cảm biến xuất mức HIGH= điện áp vào
• Xanh dương: GND – 0VDC

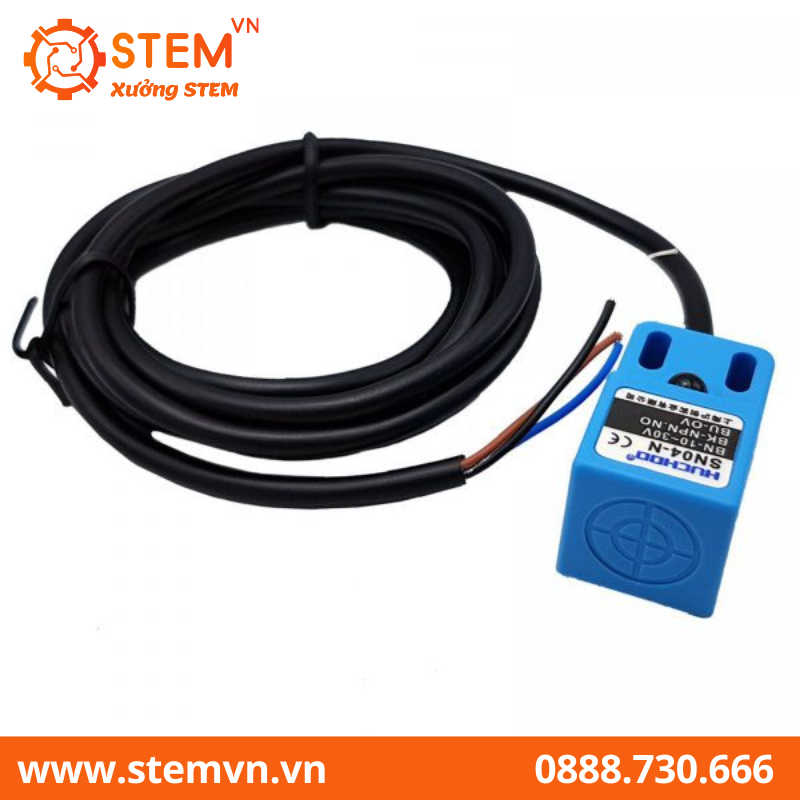

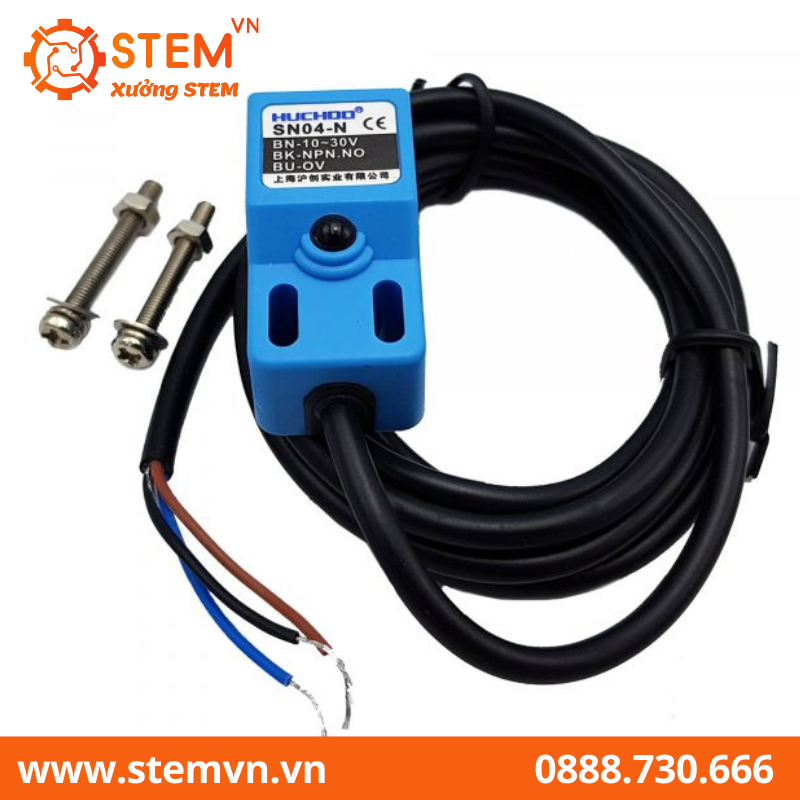

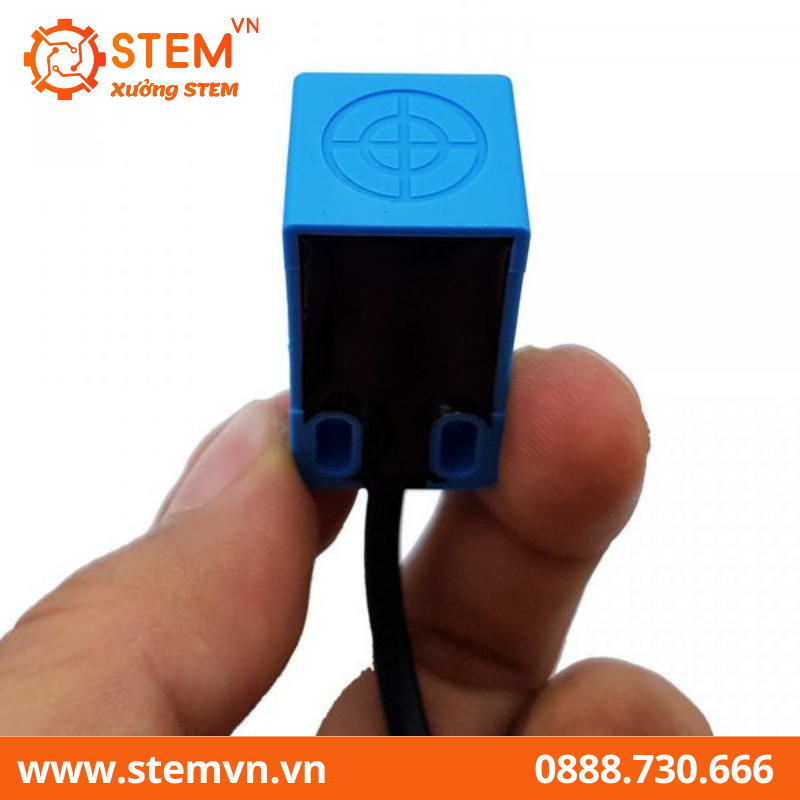

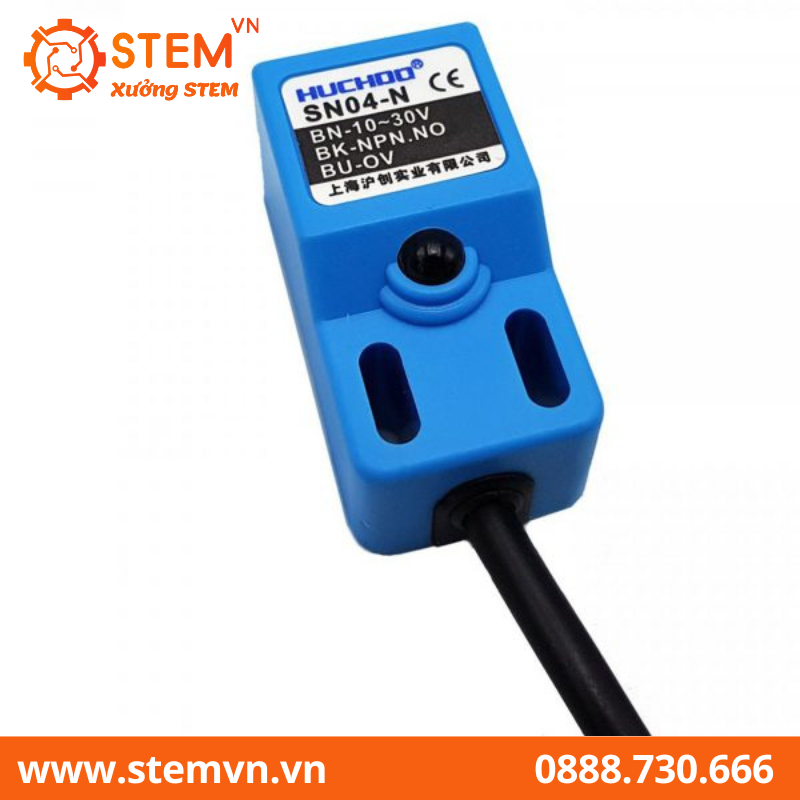

Hình ảnh của Cảm biến tiệm cận HUCHOO SN04-N
