Cảm biến tiệm cận ROKO SN04-P PNP

Cảm biến tiệm cận ROKO SN04-P là loại cảm biến kim loại tiệm cận với khả năng phát hiện kim loại ở khoảng cách gần. Cảm biến thường được sử dụng rộng rãi trong các công cụ máy móc, luyện kim, hóa chất, dệt may, in ấn…

Ứng dụng cao trong các lĩnh vực tự động, cơ điện tử, xác định kiểm dừng của cơ cấu trượt. Cảm biến có độ chính xác cao, nhỏ gọn dễ dàng cài đặt và điều chỉnh.

Thông số kỹ thuật

• Model: SN04-P
• Loại Dây: DC 3 dây
• Kích thước: 18 x 18 x35mm
• Trạng thái Output: PNP thường mở gồm 3 dây
• Điện áp hoạt động: 10-30VDC
• Dòng hoạt động: 200 – 300mA
• Phát hiện khoảng cách: 4mm
• Đối tượng phát hiện: Kim loại
• Tần số chuyển đổi: 200Hz
• Vật liệu: Nhựa ABS
• Độ dài dây: 1.4m
• Trọng lượng: 60g
•

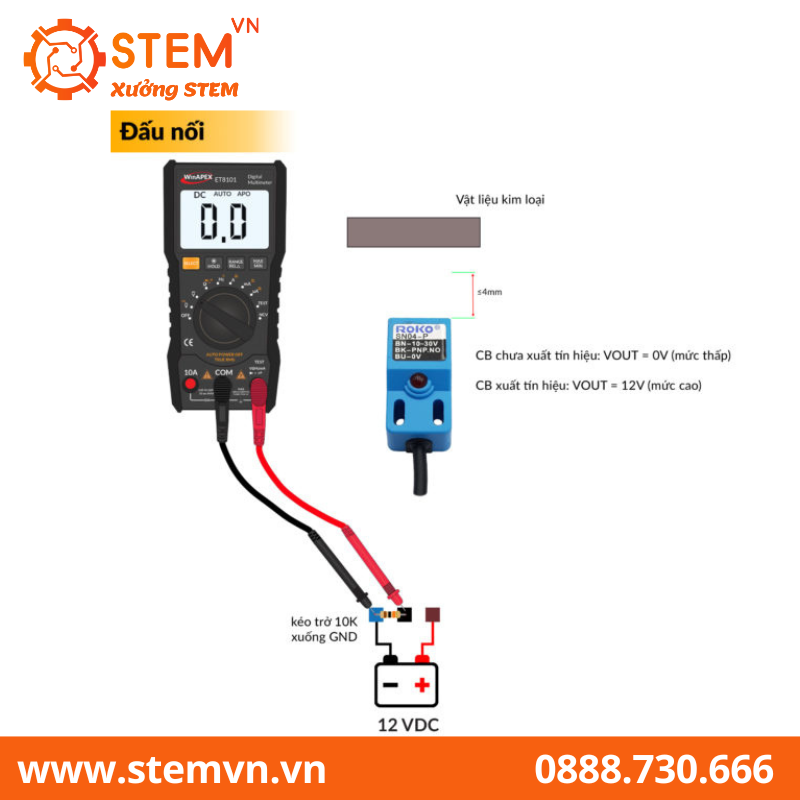

Sơ đồ chân và đấu nối cảm biến tiệm cận ROKO

• Nâu: VCC 10 – 30VDC
• Đen: Tín hiệu ra, khi phát hiện kim loại cảm biến xuất mức HIGH = điện áp vào, khi không có tín hiệu cảm biến xuất mức LOW = 0V
• Xanh dương: GND – 0VDC

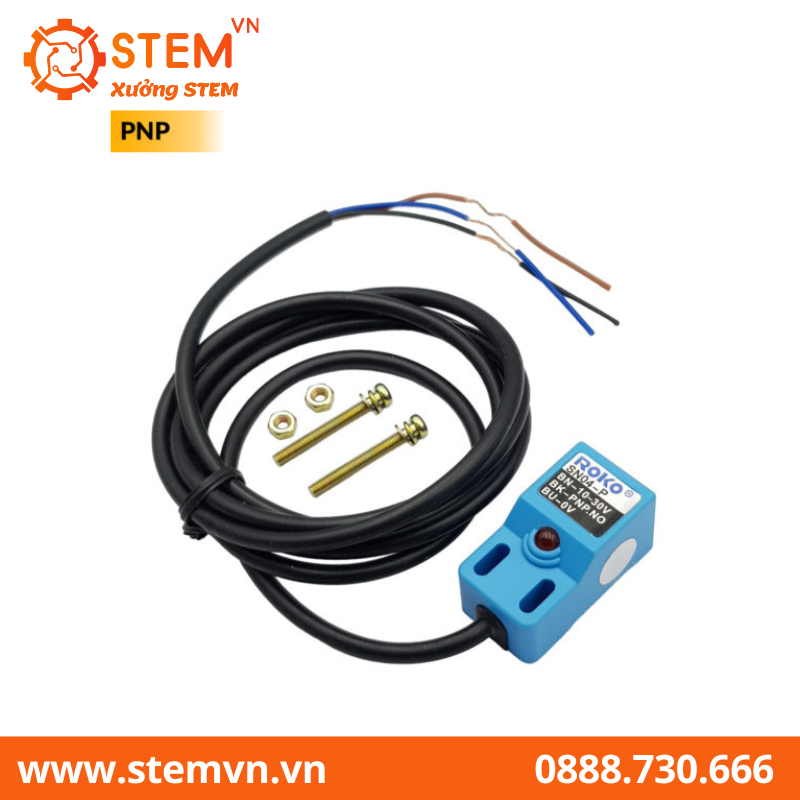

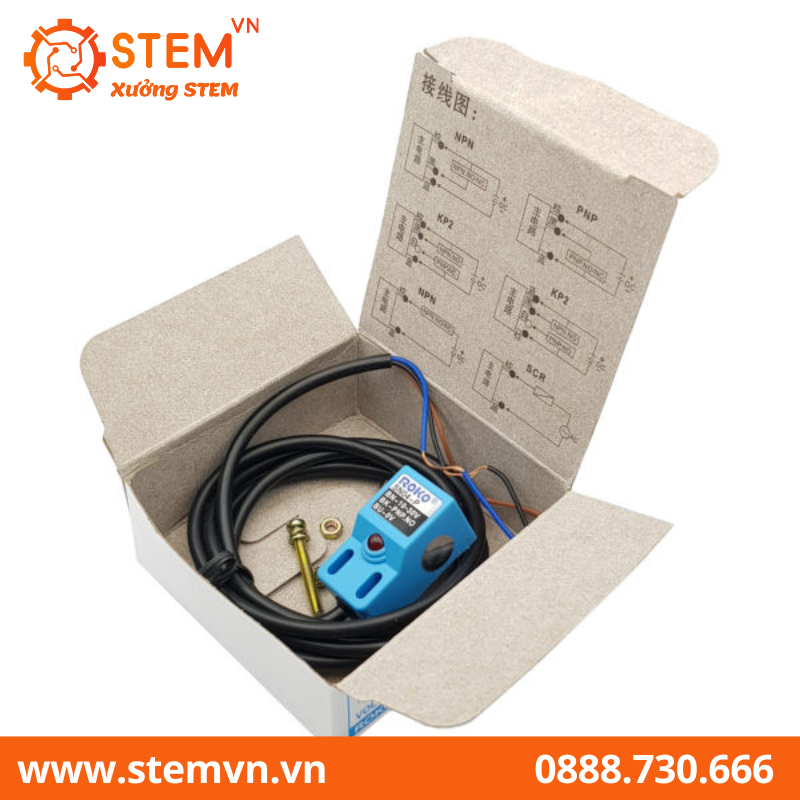

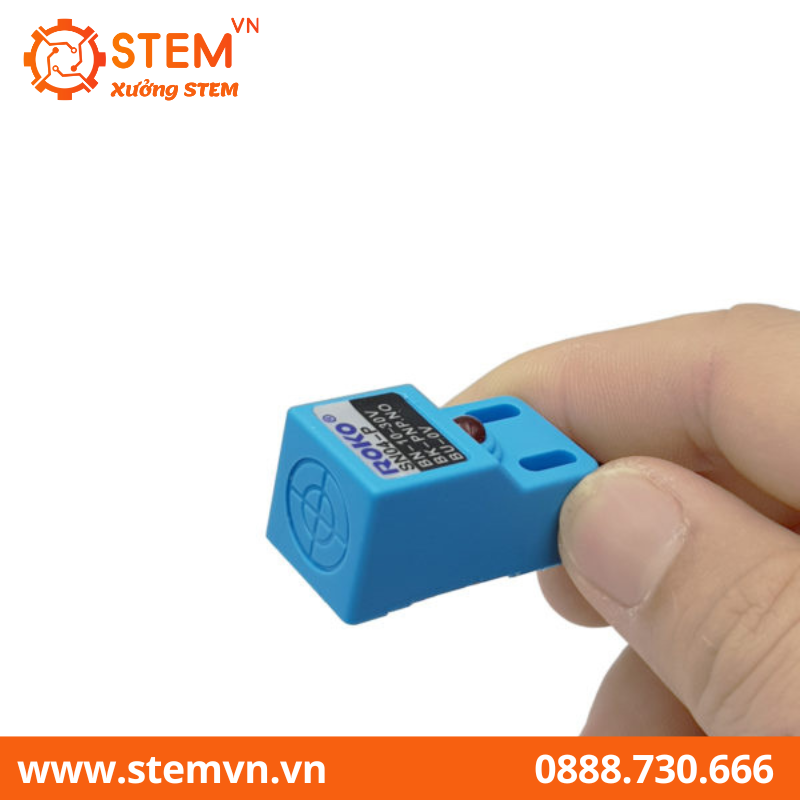

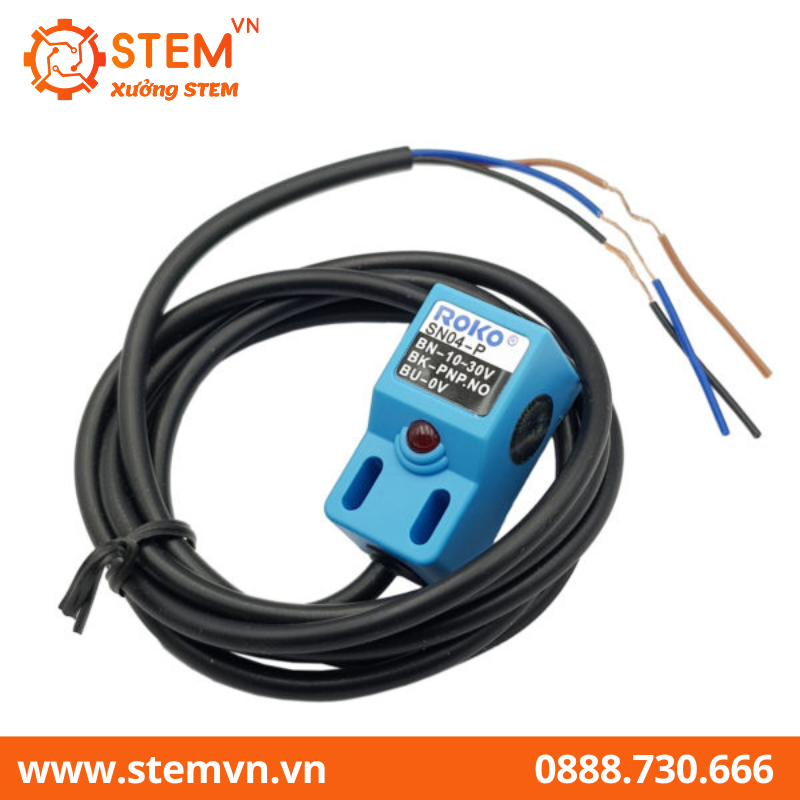

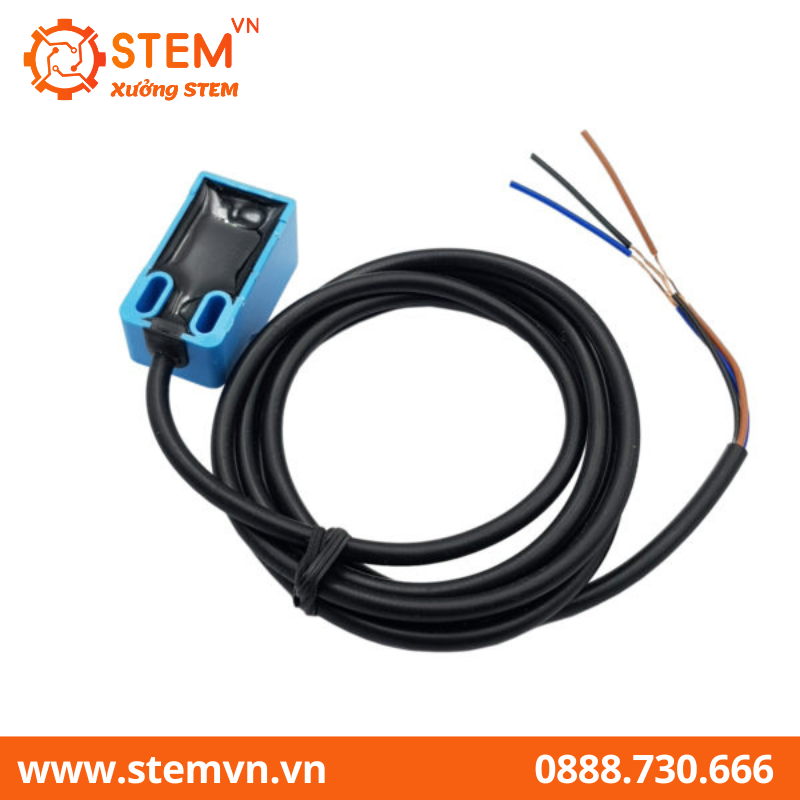

Hình ảnh Cảm biến tiệm cận ROKO SN04-P PNP
