Cảm biến từ Hall 3144-038

Cảm biến từ Hall 3144-038 có chức năng cảm biến từ trường và đảo trạng thái ngõ ra khi ta đảo cực của nam châm. Cảm biến xuất ra tín hiệu digital, có thể sử dụng với relay có opto cách ly để đóng ngắt thiết bị hoặc đọc trạng thái vào vi điều khiển để xử lí, ngõ ra không thể đấu tải trực tiếp xin quý khách lưu ý.

Ví dụ:

• Khi đưa cực N của nam châm vào gần cảm biến thì module sẽ xuất tín hiệu ra và giữ tín hiệu đó luôn
• Ngược lại khi ta đưa cực S của nam châm vào gần cảm biến module sẽ ngắt tín hiệu ra và giữ mức tín hiệu đó luôn

Cảm biến từ Hall 3144-038 có thể kết hợp với các module MCU đầu ra digital (mức thấp 0v, mức cao 3v), hoặc sử dụng với các module relay 5v có opto.

Thông số kỹ thuật

• Loại cảm biến: 3144 – 038
• Điện áp cấp: 5vdc
• Đầu ra: digital (mức thấp 0v, mức cao 3v)
• Khoảng cách cảm biến: 0 – 10mm (test với nam châm đất hiếm N35 10x2mm, từ trường của nam châm càng mạnh khoảng cách càng xa)
• Kích thước PCB: 18*14.5*6mm (L*W*H)
• Trọng lượng: 1g

Sơ đồ module và nguyên lý làm việc

Cách đấu nối: Chân (-) vào âm nguồn, Chân (+) và dương nguồn, Chân S ra tín hiệu.

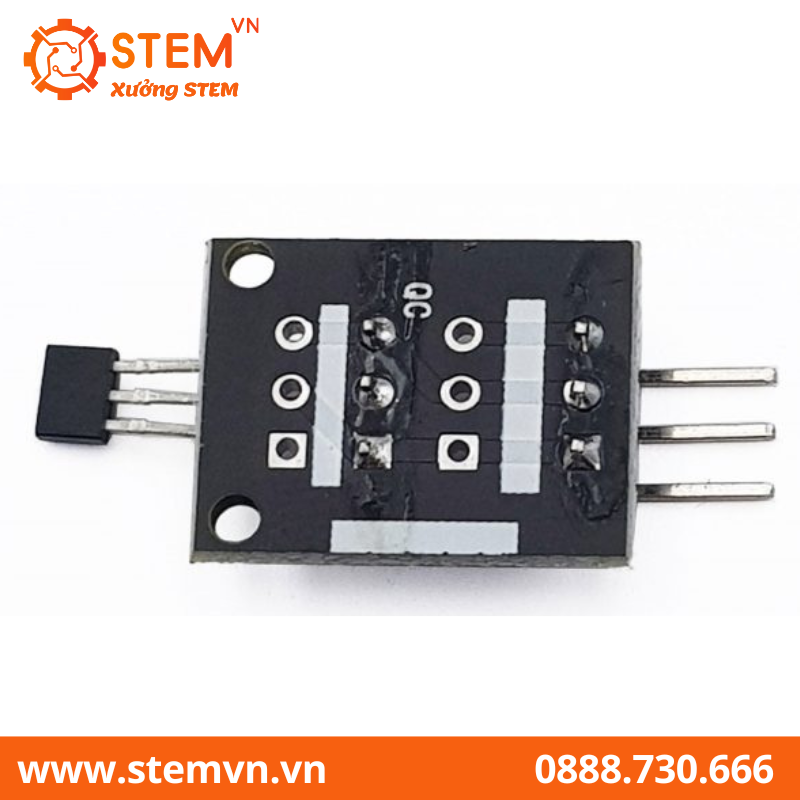

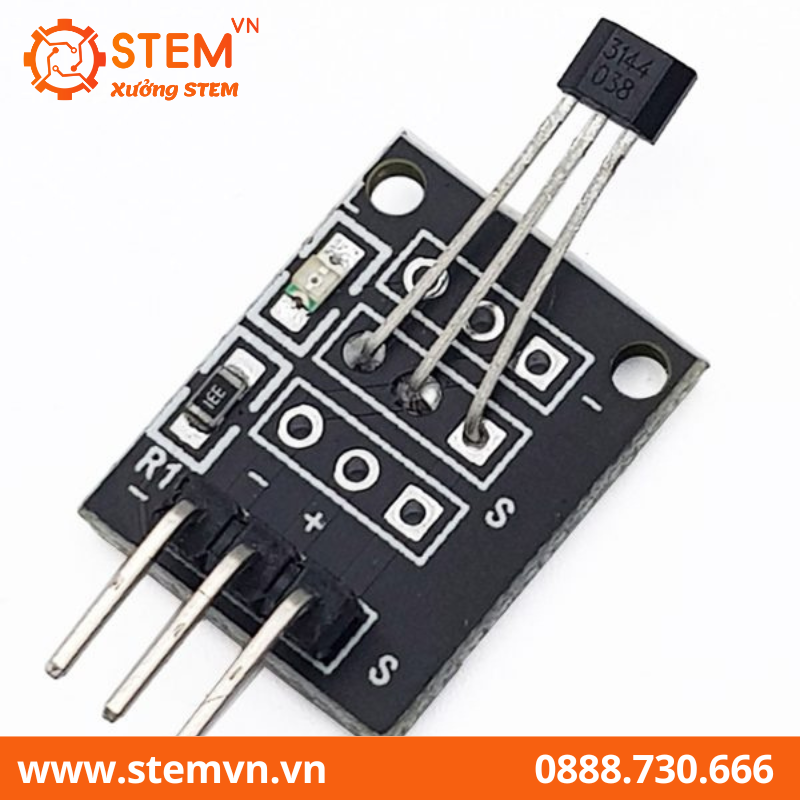

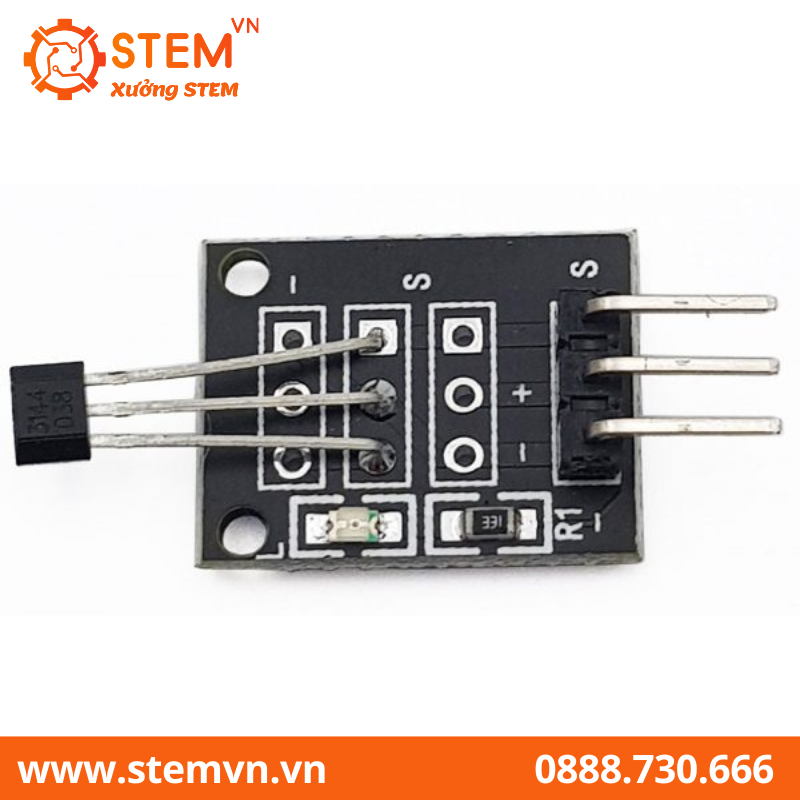

Hình Cảm biến từ Hall 3144-038
