Module cảm biến bụi D3 PM2.5

Module cảm biến bụi D3 PM2.5 là cảm biến dùng để đo các hạt bụi li ti dùng trong môi trường nhiều bụi thích hợp cho các nghiên cứu học tâp, làm đồ án, các dự dán DIY…v…v

Thông số kỹ thuật

• Điện áp hoạt động: 5VDC
• Ngõ ra:
  • UART: định mức 3.3V
  • PWM: định mức 3.3V
• Khối lượng: 33g
• Xem kỹ hơn bảng ở dưới

Sơ đồ chân Module cảm biến bụi D3 PM2.5

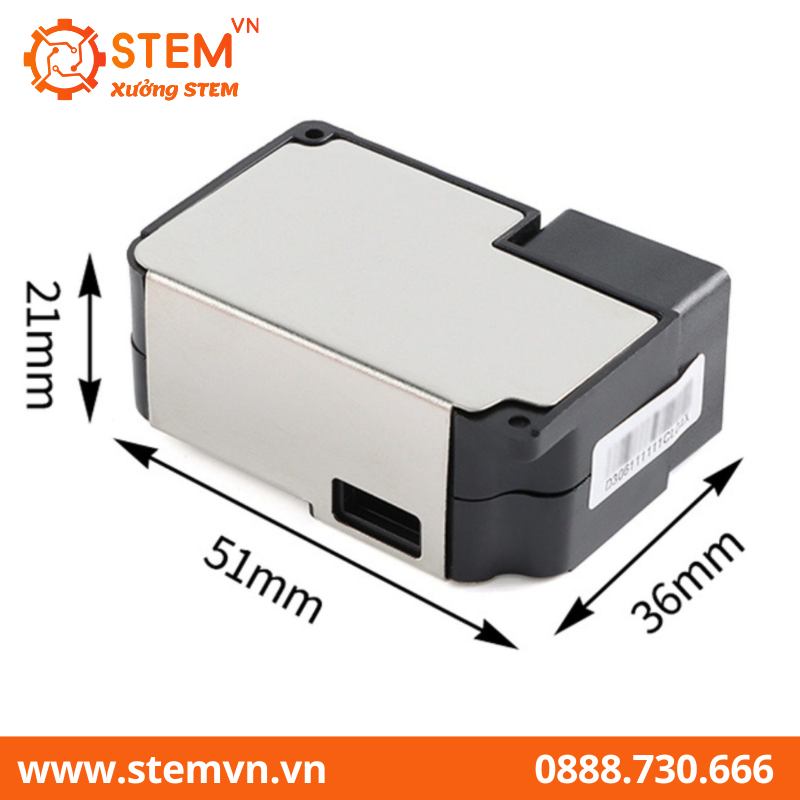

Kích thước sản phẩm

Sơ đồ và code tham khảo

Sơ đồ đấu nối

• Lưu ý: cảm biến mức giao tiếp logic 3.3V nên khi dùng với arduino thì phải thêm mạch chuyển đổi mức tín hiệu từ 5V sang 3.3V

Code tham khảo

• Thư viện: https://www.mediafire.com/file/cld44mk65qpf6d2/PMS-master.zip/file

#include "PMS.h"
PMS pms(Serial);
PMS::DATA data;


void setup()
{
  Serial.begin(9600);   // TX RX mặc định
}


void loop()
{
  if (pms.read(data))
  {
    Serial.print("PM 1.0 (ug/m3): ");
    Serial.println(data.PM_AE_UG_1_0);


    Serial.print("PM 2.5 (ug/m3): ");
    Serial.println(data.PM_AE_UG_2_5);


    Serial.print("PM 10.0 (ug/m3): ");
    Serial.println(data.PM_AE_UG_10_0);


    Serial.println();
  }
}

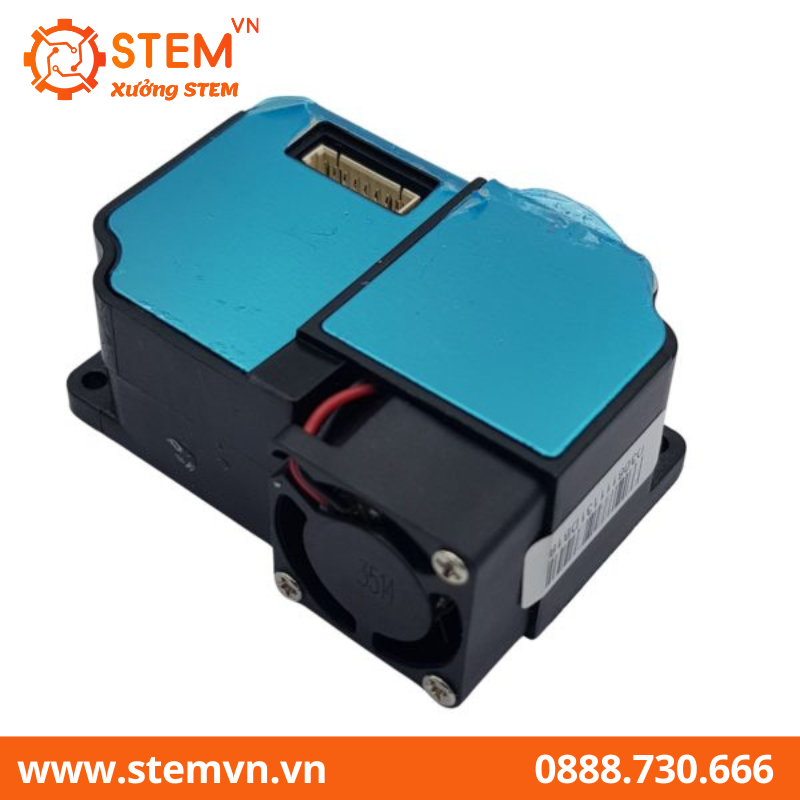

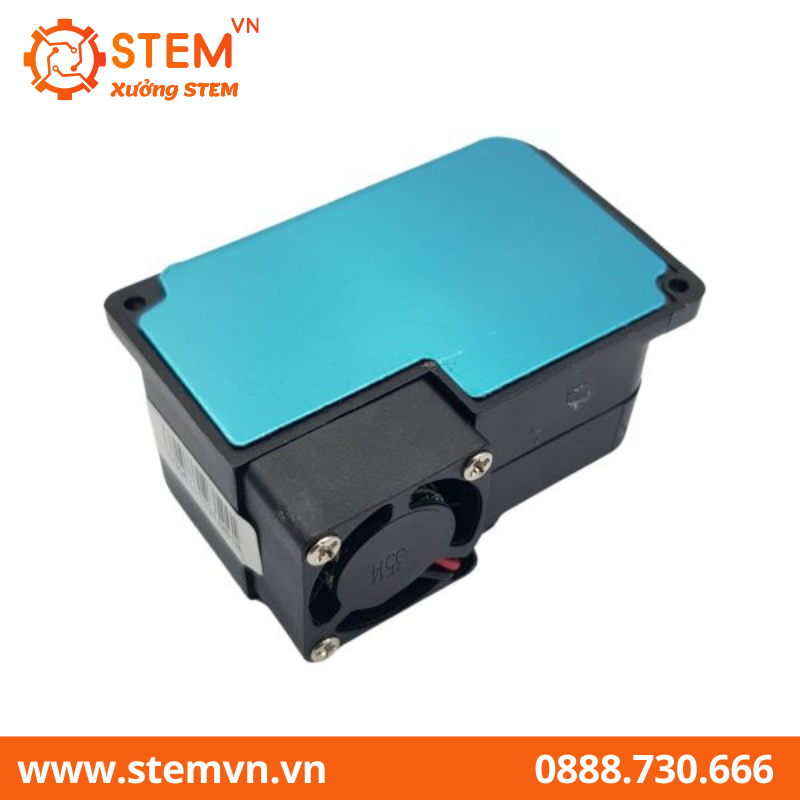

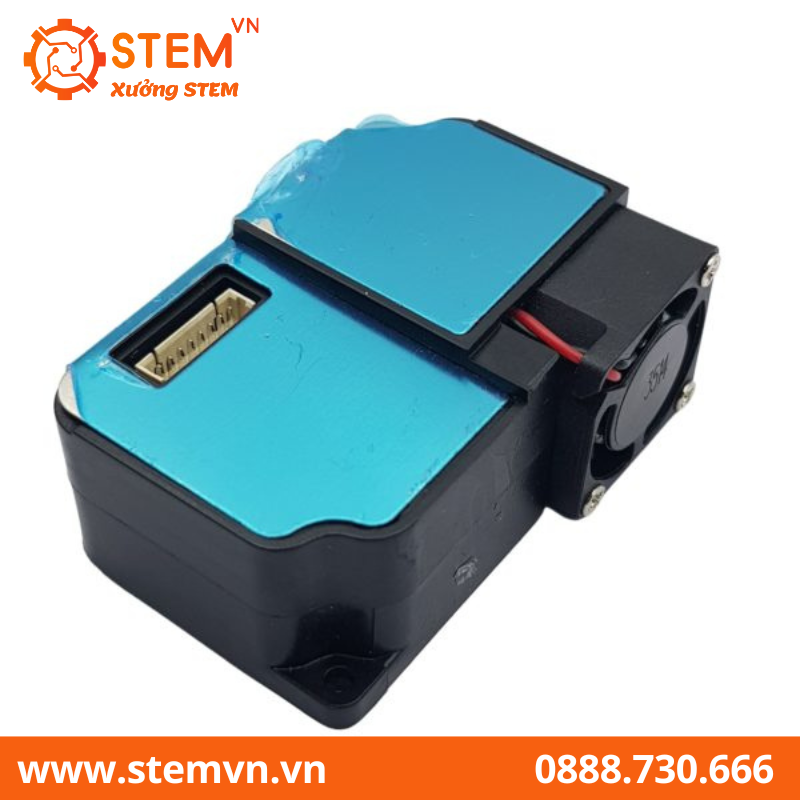

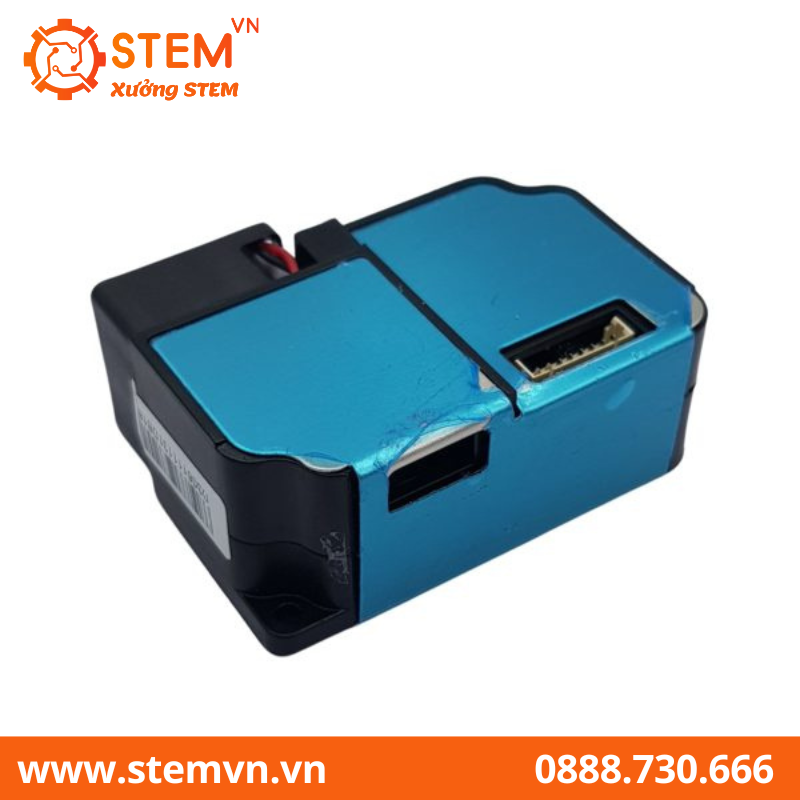

Hình ảnh sản phẩm
