Arduino MEGA 2560 R3 Atmega16u2

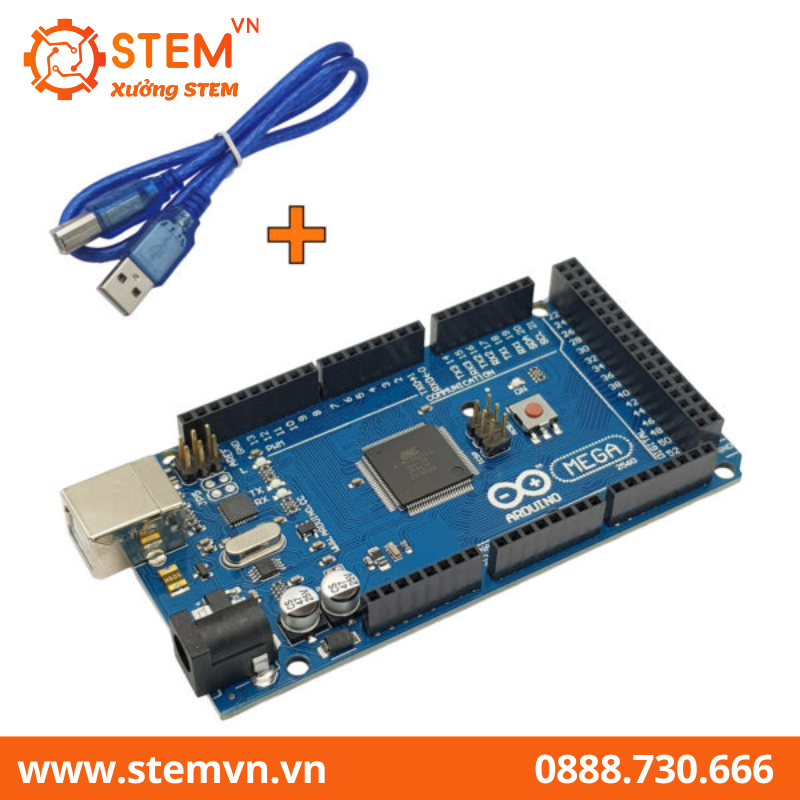

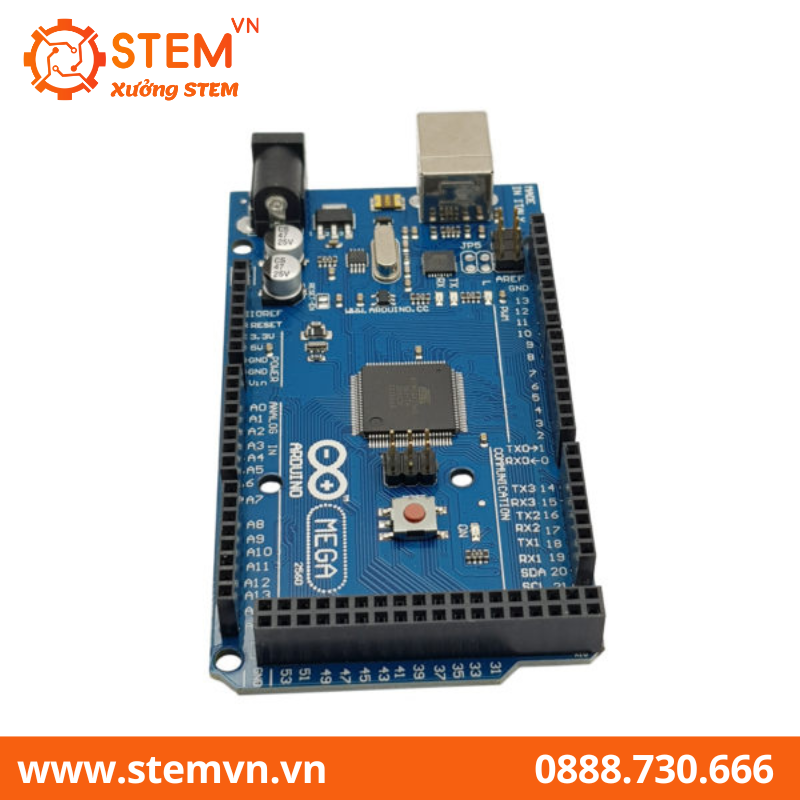

Mạch điện Arduino Mega 2560 R3 Atmega16u2 là phiên bản nâng cấp của Arduino Uno R3 với số chân giao tiếp, ngoại vi và bộ nhớ nhiều hơn, mạch được thiết kế và sử dụng các linh kiện tương đương với phiên bản chính hãng trên Arduino.cc, phù hợp cho các ứng dụng cần nhiều bộ nhớ hoặc nhiều chân, cổng giao tiếp hơn so với Arduino Uno, giá của mạch đã bao gồm cáp USB.

Mạch Arduino Mega 2560 Atmega là một board vi điều khiển dựa trên ATmega2560. Board này có 54 chân I/O  (14 chân PWM ), 16 analog đầu hàng vào, 4 UARTs (phần cứng cổng tuần tự), sử dụng thạch anh 16 MHz,  kết nối cổng USB, một Jack cắm điện, chân ICSP, và một nút reset. Board có tất cả mọi thứ cần thiết để hỗ trợ vi điều khiển

Thông Số Kỹ Thuật

• Vi điều khiển chính: ATmega2560
• IC nạp và giao tiếp UART: ATmega16U2.
• Nguồn nuôi mạch: 5VDC từ cổng USB hoặc nguồn ngoài cắm từ giắc tròn DC (khuyên dùng 7-9VDC để đảm bảo mạch hoạt động tốt. Nếu bạn cắm 12V thì IC ổn áp rất dễ chết và gây hư hỏng mạch).
• Số chân Digital: 54 (15 chân PWM)
• Số chân Analog: 16
• Giao tiếp UART : 4 bộ UART
• Giao tiếp SPI : 1 bộ ( chân 50 -> 53 ) dùng với thư viện SPI của Arduino
• Giao tiếp I2C : 1 bộ
• Ngắt ngoài : 6 chân
• Bộ nhớ Flash: 256 KB, 8KB sử dụng cho Bootloader
• SRAM: 8 KB
• EEPROM: 4 KB
• Xung clock: 16 MHz

Tất cả các Shield của Arduino Uno đều chạy được với Arduino Mega.

Mega không dùng được thư viện SoftwareSerial vì Mega đã có 4 bộ UART rồi.

Sơ đồ chân Arduino MEGA 2560 R3 Atmega16u2

—————————-CODE THAM KHẢO—————————-

Vào Tool -> Board: Arduino/genuino mega or mega 2560

void setup()
{
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}

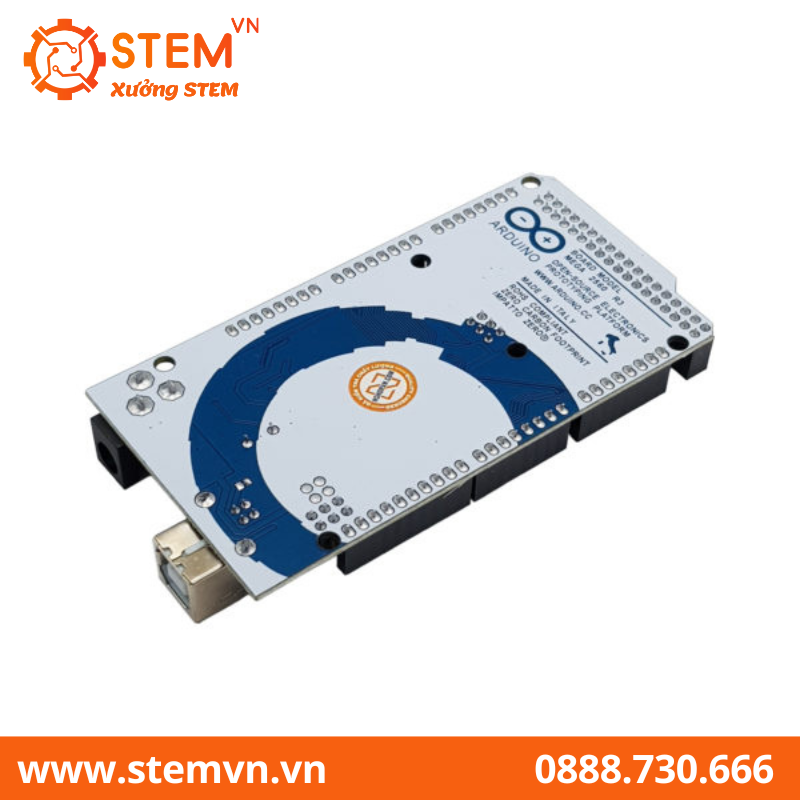

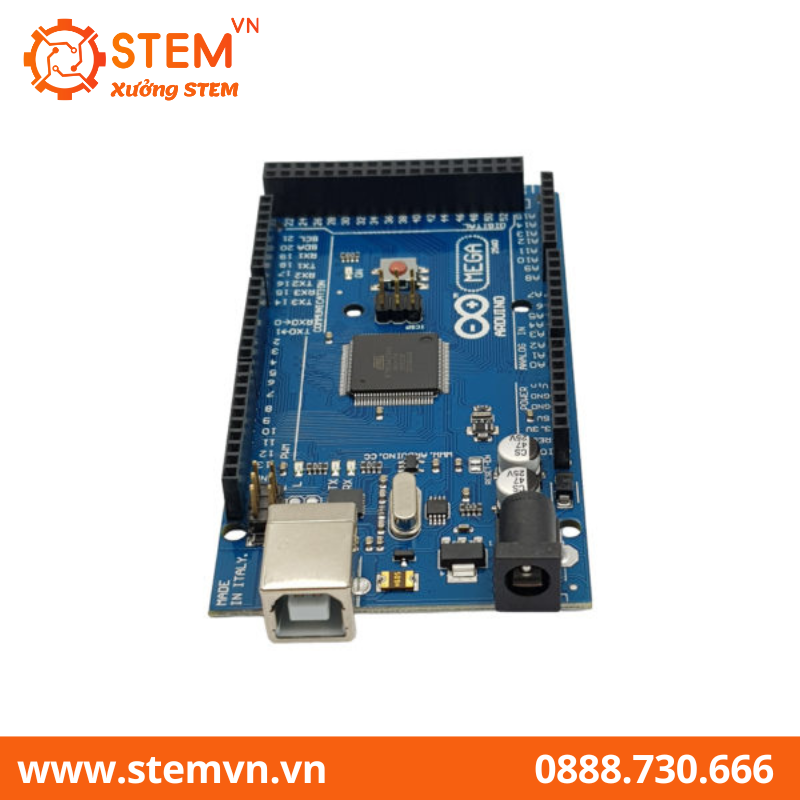

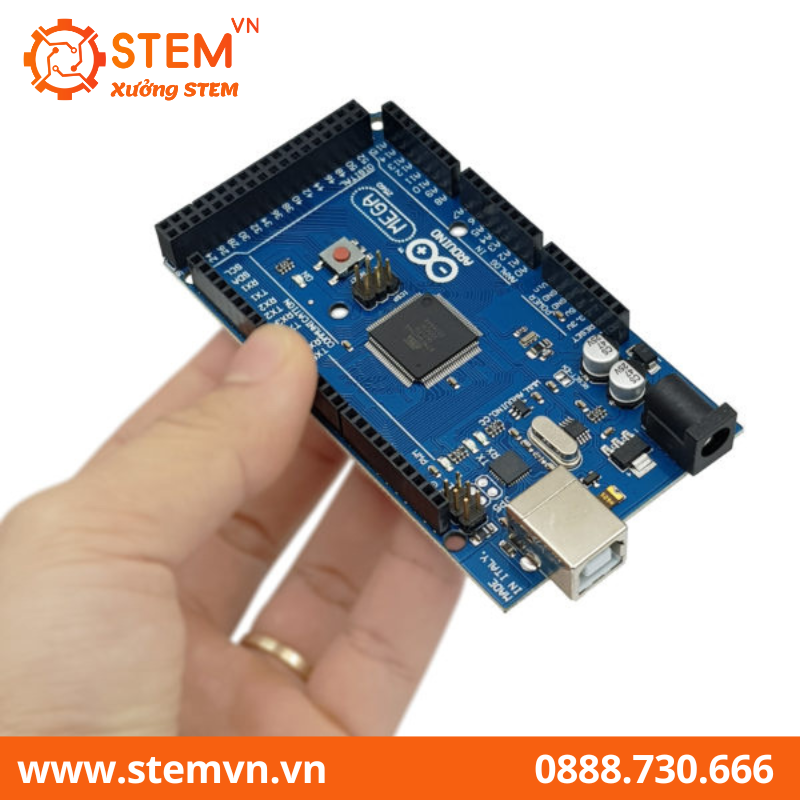

Hình ảnh thực tế
