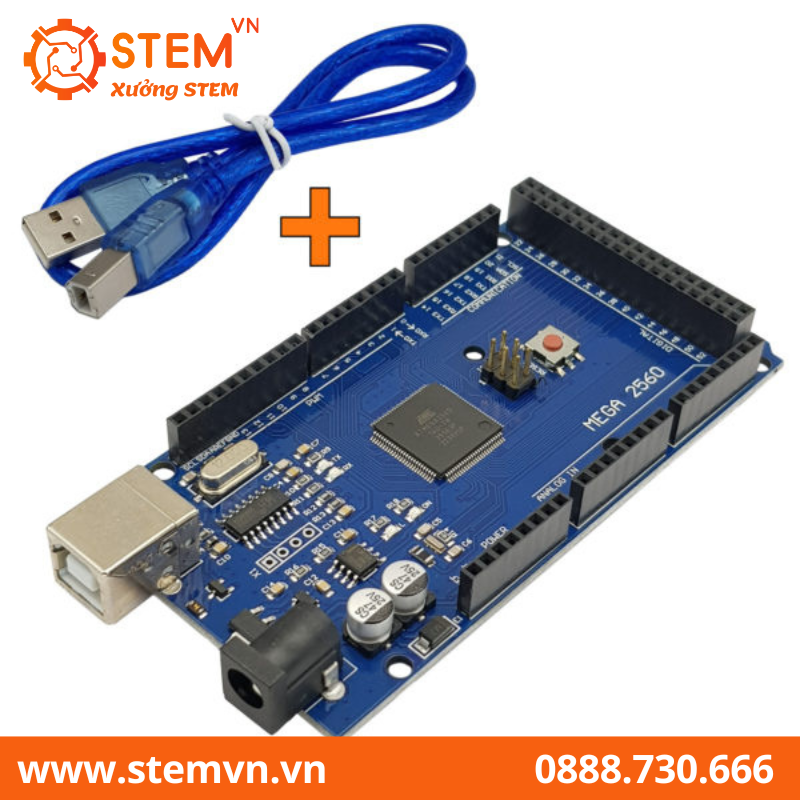

Arduino MEGA 2560 R3 CH340

Mạch điện Arduino MEGA 2560 R3 CH340 tương tự như Arduino mega 2560 16u2 nhưng sử dụng chip CH340G làm driver để nạp và debug code. Arduino MEGA 2560 R3 CH340 là một bo vi điều khiển sử dụng ATmega2560 mạnh mẽ và tương thích ngược với Arduino R3.

Mạch điện Arduino MEGA 2560 R3 CH340 tích hợp sẵn thạch anh, giao tiếp nạp code và debug thông qua cổng USB (CH340G to USB-COM) cực kỳ tiện lợi.

Có bảo vệ quá dòng cổng USB để tránh hư hỏng máy tính của bạn (Macbook pro retina mid 2016 chẳng hạn)

Nguồn cung cấp cho KIT có thể cấp riêng qua JACK DC với nguồn DC từ 7-12V, hoặc khi dùng cáp kết nối KT và PC thì kit cũng được cấp nguồn.

Thông số kỹ thuật:

• Microcontroller ATmega2560
• Operating Voltage 5V
• Input Voltage (recommended) 7-12V(JACK DC)
• Input Voltage (limits) 6-20V
• Digital I/O Pins 54 (of which 15 provide PWM output)
• Analog Input Pins 16
• DC Current per I/O Pin 40 mA
• DC Current for 3.3V Pin 50 mA
• Flash Memory 256 KB of which 8 KB used by bootloader
• SRAM 8 KB EEPROM 4 KB
• Clock Speed 16 MHz

Sơ đồ Arduino MEGA 2560 R3 CH340

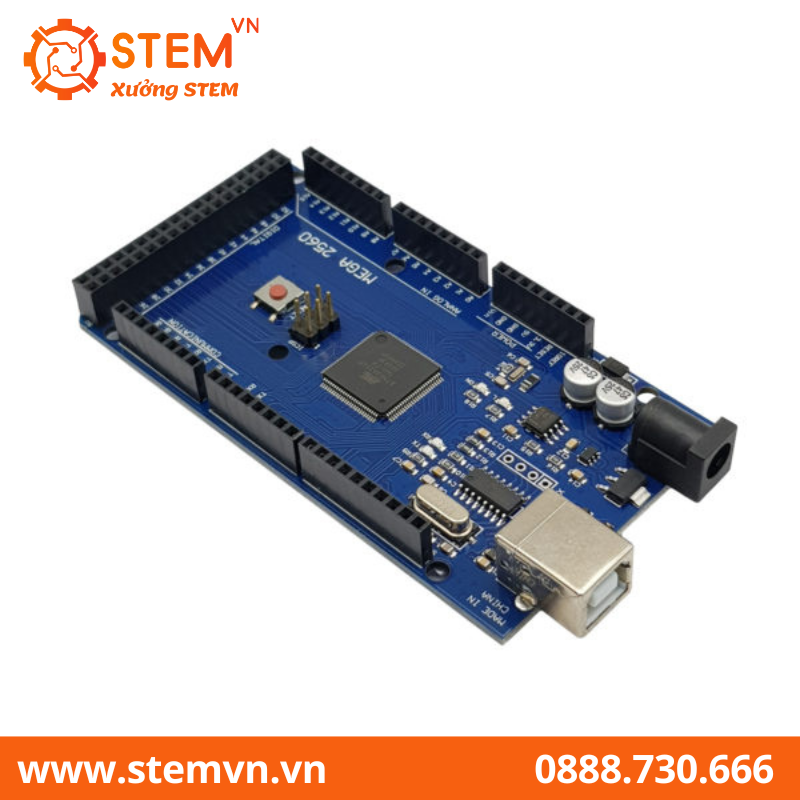

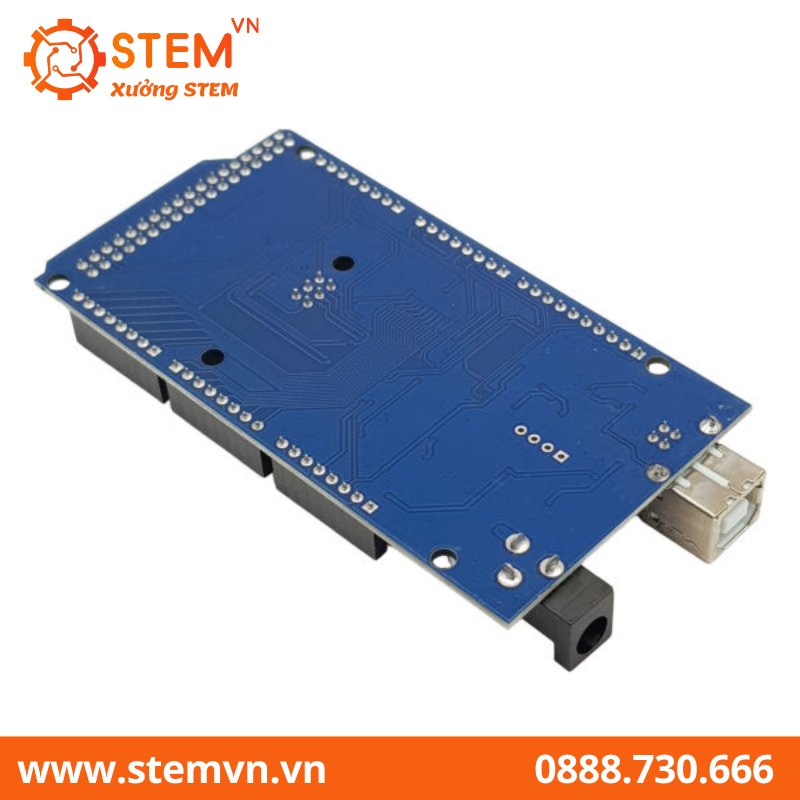

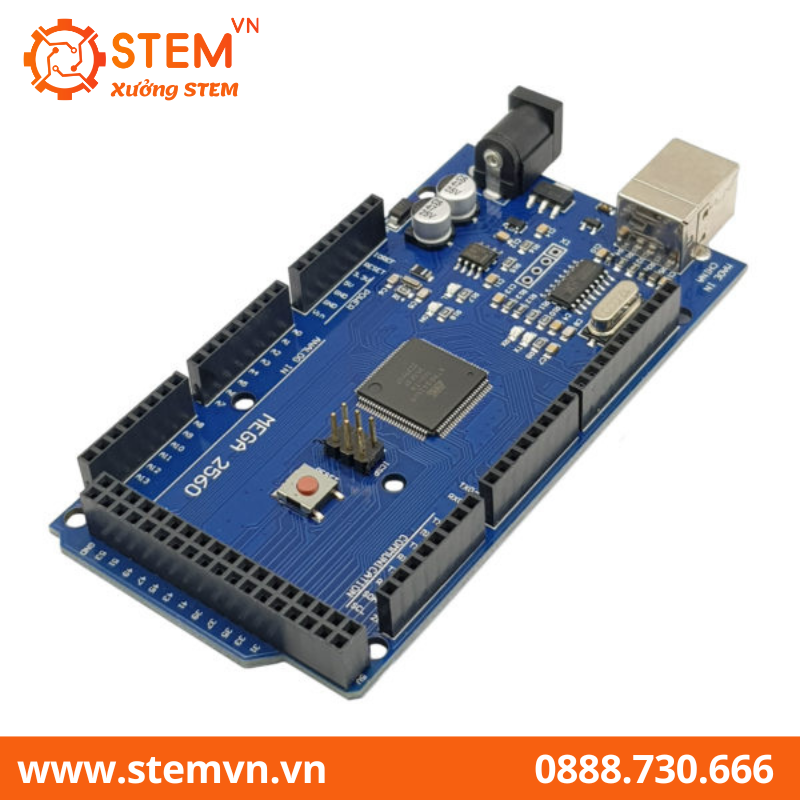

HÌNH ẢNH THỰC TẾ

———————————–CODE THAM KHẢO———————————

Phần mềm Arduino IDE : https://www.arduino.cc/en/Main/Software : https://www.arduino.cc/en/Main/Software

Vào Tool -> Board: Arduino/genuino mega or mega 2560

void setup()
{
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}
