Arduino UNO R3 SMD chip dán kèm cáp có cách sử dụng hoàn toàn giống với Arduino Uno R3 DIP, chỉ có điểm khác là Arduino Uno R3 sử dụng chíp dán (SMD) tương tự Arduino Uno bản chân cắm (DIP), chỉ khác là bản SMD sử dụng chíp nạp CH340 nên tiết kiệm chi phí và rẻ hơn nhiều.
Tương tự như bản Arduino Uno R3 thông thường nhưng dùng loại chip dán, mạch sẽ đẹp. Mạch dùng chip chính là ATMega328P. Chip nạp là CH340 .
Arduino Uno R3 SMD cung cấp nền tảng phần cứng đơn giản, thiết kế mở để dễ phát triển ứng dụng với nhiều loại shield đặc thù được cung cấp sẵn trên thị trường hoặc do người sử dụng tự hiện thực. IDE Arduino 1.x mã nguồn mở (tương thích Windows, Linux, Mac), có thể tải miễn phí trên trang chủ www.arduino.cc và được hỗ trợ mạnh bởi cộng đồng Arduino trên toàn thế giới.

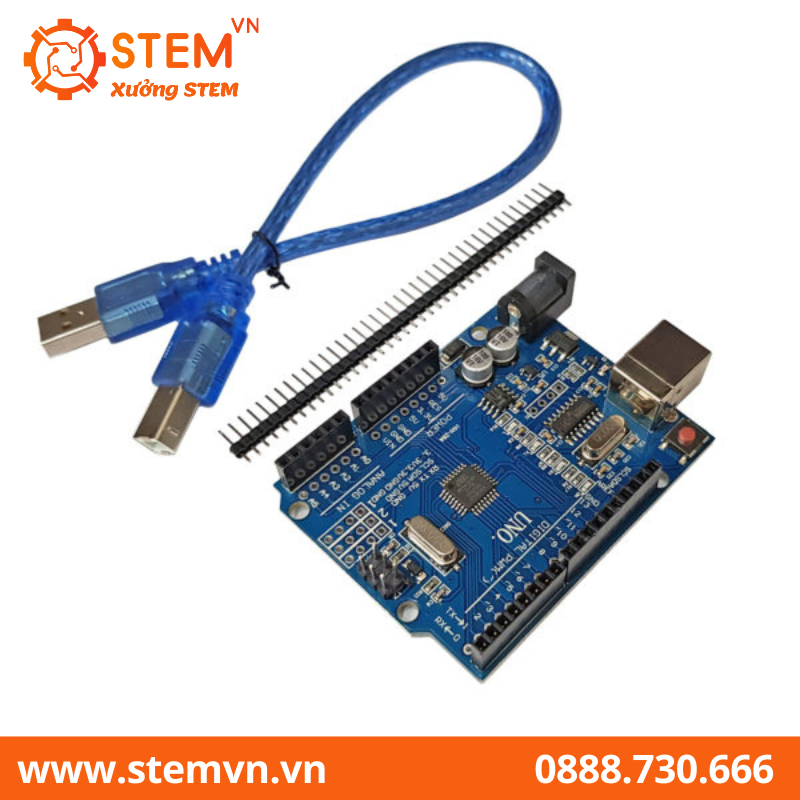

Sản phẩm có kèm dây cáp usb để bạn lập trình và giao tiếp dể dàng.
THÔNG SỐ KỸ THUẬT
Chip điều khiển chính | ATmega328P |
Điện áp hoạt động | 5V. Tốt nhất bạn cấp nguồn 5V cho Arduino từ cổng USB. Nếu dùng nguồn ngoài( cắm từ giắc DC): Khuyên dùng 7-9V để mạch hoạt động tốt. Khi điện áp lên tới 12V IC ổn áp rất nóng dễ hư hỏng mạch. |
Số chân Analog | 6 |
Số chân Digital | 14 ( 6 chân PWM) |
Dòng ra trên chân digital | Max 40 mA |
Dòng ra trên chân 5V | 500 mA |
Dòng ra trên chân 3.3V | 50 mA |
Dung lượng bộ nhớ Flash | 32 KB (ATmega328P) |
SRAM | 2 KB (ATmega328P) |
EEPROM | 1 KB (ATmega328P) |
Tốc độ | 16 MHz |
Trọng lượng | 25 gram |
Chân PWM (~) | 3, 5, 6, 9, 10, và 11 |
SƠ ĐỒ KẾT NỐI ARDUINO UNO R3 SMD

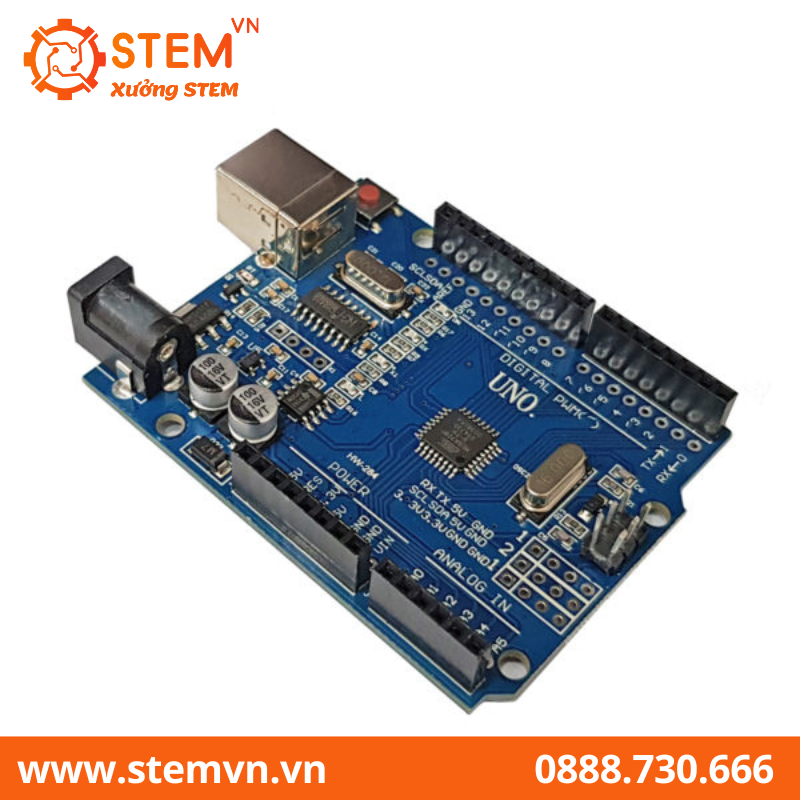

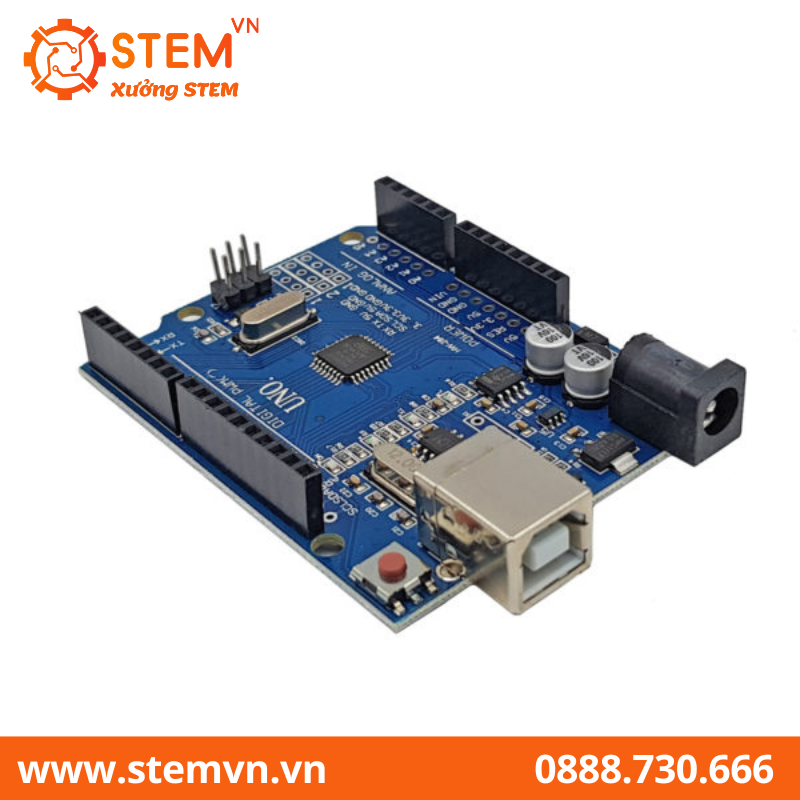

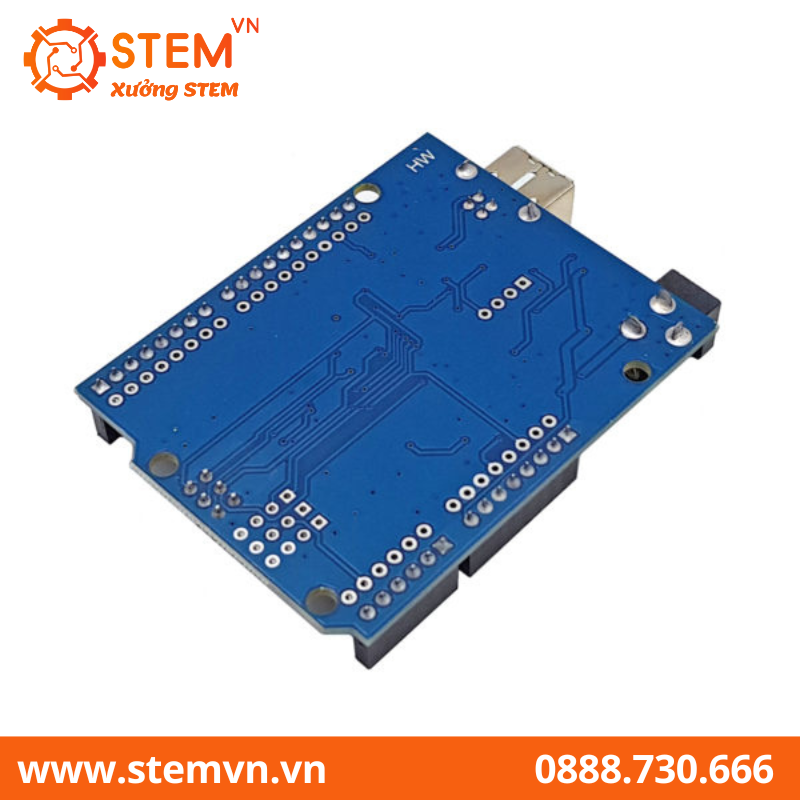

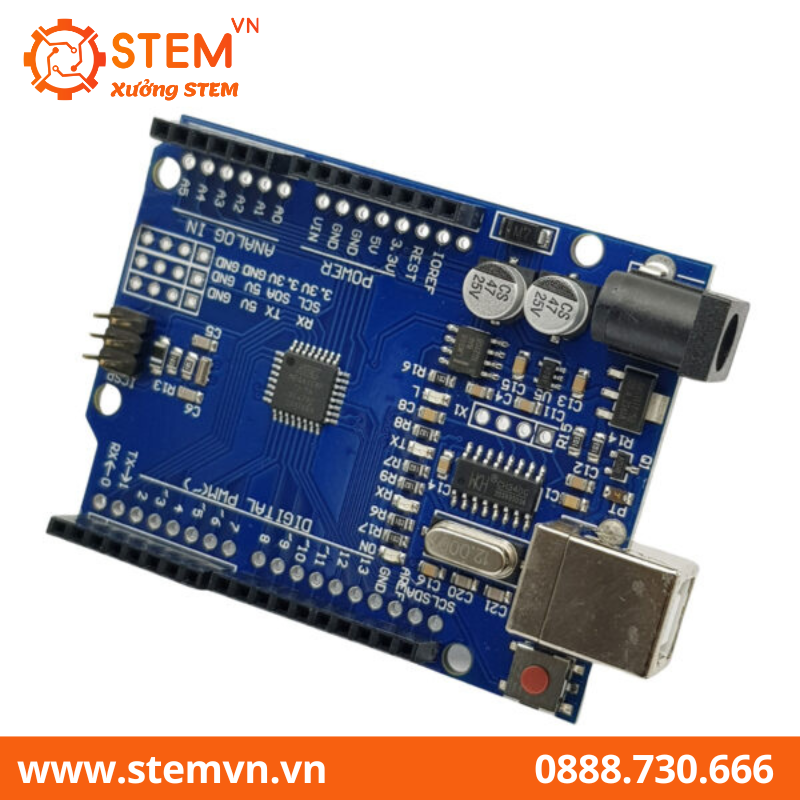

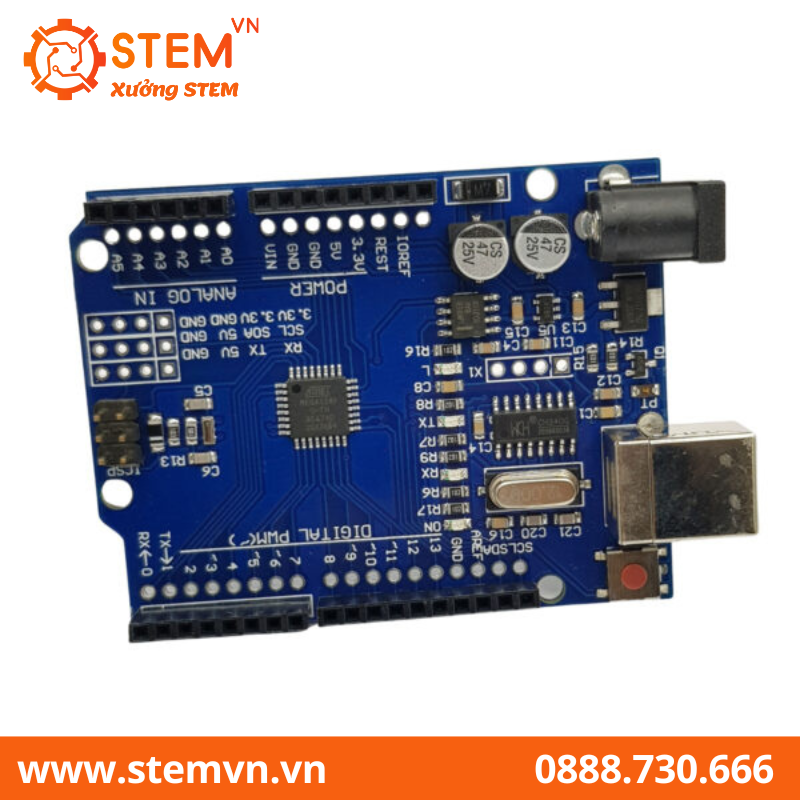

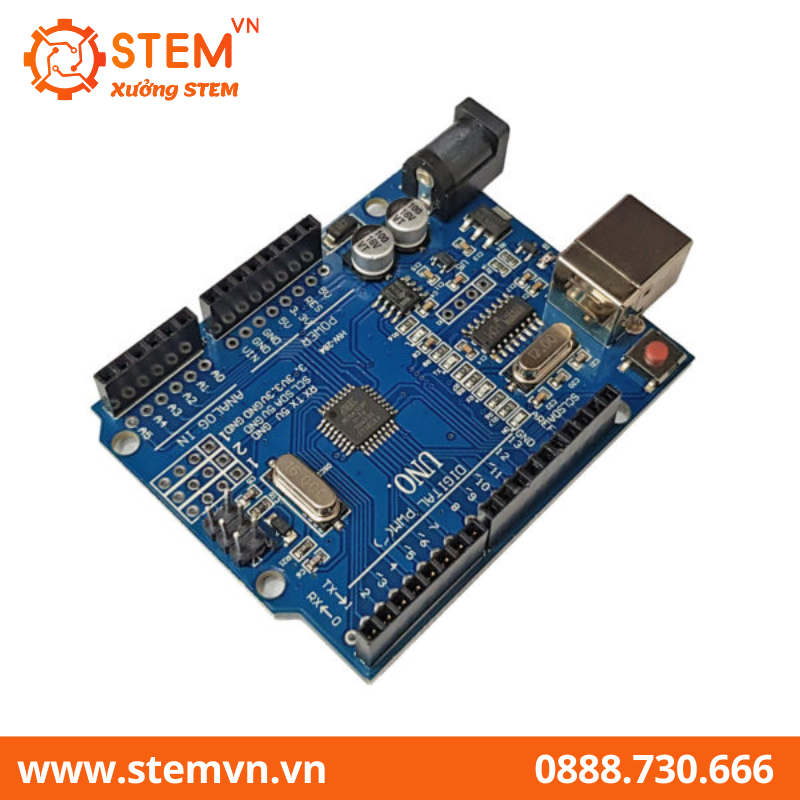

HÌNH ẢNH THỰC TẾ
![](http://bizweb.dktcdn.net/100/474/547/products/khung-san-pham-2024-07-25t145606-303.png?v=1721894252680)
![](http://bizweb.dktcdn.net/100/474/547/products/khung-san-pham-2024-07-25t145547-934.png?v=1721894261383)
![](http://bizweb.dktcdn.net/100/474/547/products/khung-san-pham-2024-07-25t145542-319.png?v=1721894270793)
![](http://bizweb.dktcdn.net/100/474/547/products/khung-san-pham-2024-07-25t145528-744.png?v=1721894264260)
——————————–CODE THAM KHẢO——————————
void setup() { pinMode(LED_BUILTIN, OUTPUT); } void loop() { digitalWrite(LED_BUILTIN, HIGH); delay(1000); digitalWrite(LED_BUILTIN, LOW); delay(1000); }
