Cảm Biến GY-9250 9DOF IMU MPU9250

Cảm biến GY-9250 9DOF IMU MPU9250 có khả năng đo 9 thông số: 3 trục Góc quay (Gyro), 3 trục gia tốc hướng (Accelerometer) và 3 trục từ trường (Magnetometer) chỉ bằng một cảm biến duy nhất là MPU9250 (phiên bản upgrade của MPU6050) đang rất phổ biến hiện nay.

Cảm biến GY-9250 9DOF IMU MPU9250 có code mẫu đầy đủ và rất nhiều tài liệu từ cộng đồng, thích hợp cho các ứng dụng: con lắc động, xe tự cân bằng, máy bay,…

Thông số kỹ thuật:

• Điện áp sử dụng: 3~5VDC
• Điện áp giao tiếp: 3~5VDC
• Chuẩn giao tiếp: I2C / SPI
• Three 16-bit analog-to-digital converters (ADCs) for digitizing the gyroscope outputs
• Three 16-bit ADCs for digitizing the accelerometer outputs
• Three 16-bit ADCs for digitizing the magnetometer outputs
• Gyroscope full-scale range of ±250, ±500, ±1000, and ±2000°/sec (dps)
• Accelerometer full-scale range of ±2g, ±4g, ±8g, and ±16g
• Magnetometer full-scale range of ±4800μT
• Kích thước: 15 x 25mm, khoảng cách chân 2.54mm

Applications

• TouchAnywhere™ technology (for “no touch” UI Application Control/Navigation)
• MotionCommand™ technology (for Gesture Short-cuts)
• Motion-enabled game and application framework
• Location based services, points of interest, and dead reckoning
• Handset and portable gaming
• Motion-based game controllers
• 3D remote controls for Internet connected DTVs and set top boxes, 3D mice
• Wearable sensors for health, fitness and sports

Sơ đồ kết nối cảm biến GY-9250 9DOF IMU MPU9250

————————-CODE THAM KHẢO————————–

Thư viện MPU9250.h

/***************************************************
  Kết nối:
            MPU9250                 UNO R3              MEGA
              VIN                     5V                 5V
              GND                     GND                GND
              SCL                     A5                 SCL
              SDA                     A4                 SDA


  Nạp code mở Serial Monitor chọn No line ending, baud 9600.
 ****************************************************/
#include "MPU9250.h"

// an MPU9250 object with the MPU-9250 sensor on I2C bus 0 with address 0x68
MPU9250 IMU(Wire,0x68);
int status;

void setup() {
  // serial to display data
  Serial.begin(115200);
  while(!Serial) {}

  // start communication with IMU
  status = IMU.begin();
  if (status < 0) {
    Serial.println("IMU initialization unsuccessful");
    Serial.println("Check IMU wiring or try cycling power");
    Serial.print("Status: ");
    Serial.println(status);
    while(1) {}
  }
}

void loop() {
  // read the sensor
  IMU.readSensor();
  // display the data
  Serial.print(IMU.getAccelX_mss(),6);
  Serial.print("t");
  Serial.print(IMU.getAccelY_mss(),6);
  Serial.print("t");
  Serial.print(IMU.getAccelZ_mss(),6);
  Serial.print("t");
  Serial.print(IMU.getGyroX_rads(),6);
  Serial.print("t");
  Serial.print(IMU.getGyroY_rads(),6);
  Serial.print("t");
  Serial.print(IMU.getGyroZ_rads(),6);
  Serial.print("t");
  Serial.print(IMU.getMagX_uT(),6);
  Serial.print("t");
  Serial.print(IMU.getMagY_uT(),6);
  Serial.print("t");
  Serial.print(IMU.getMagZ_uT(),6);
  Serial.print("t");
  Serial.println(IMU.getTemperature_C(),6);
  delay(100);
}

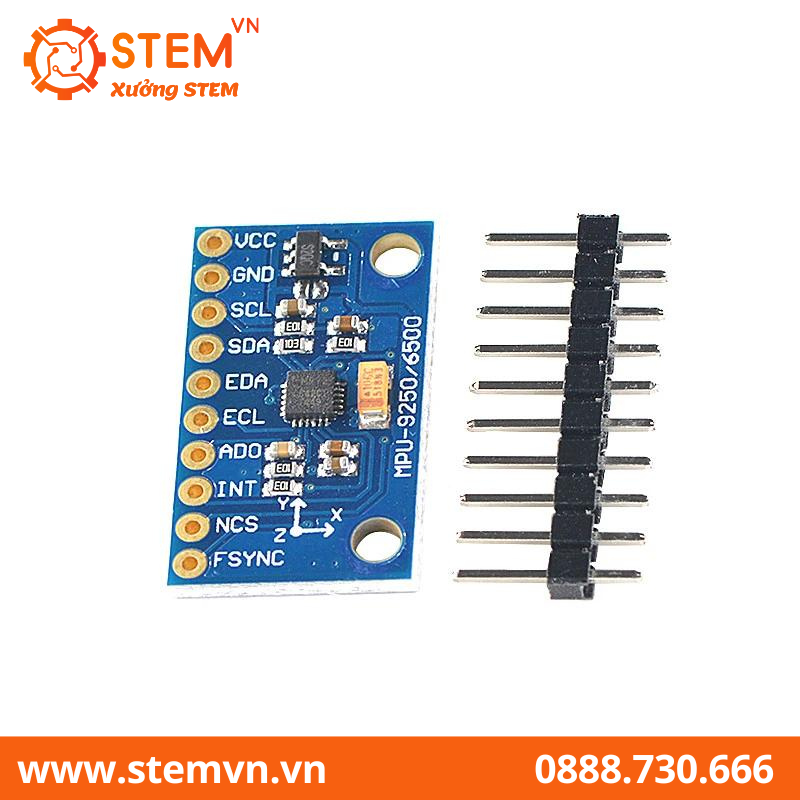

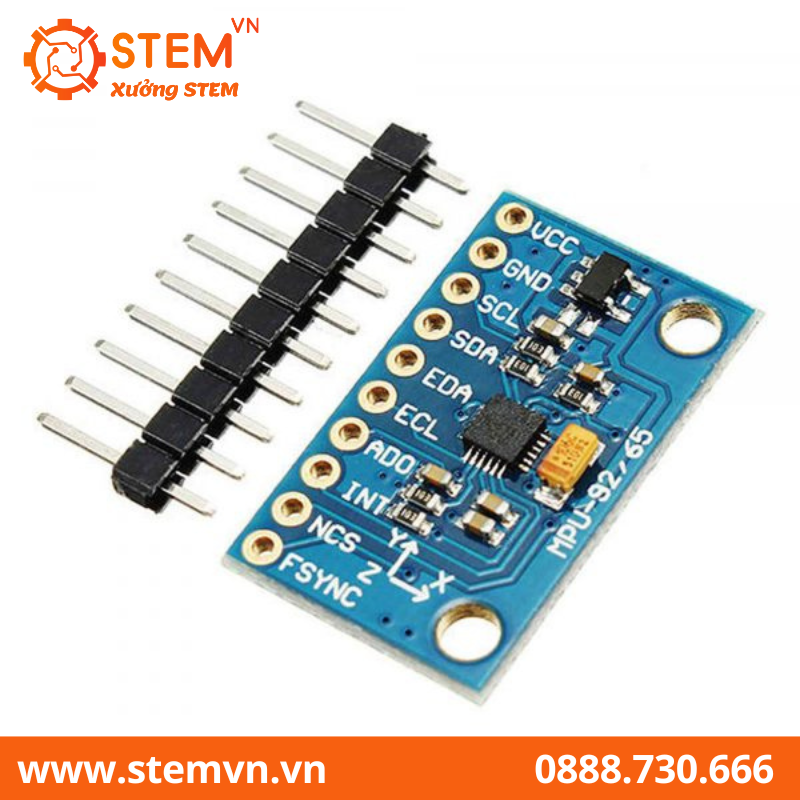

HÌNH ẢNH SẢN PHẨM

​​​​​​​
