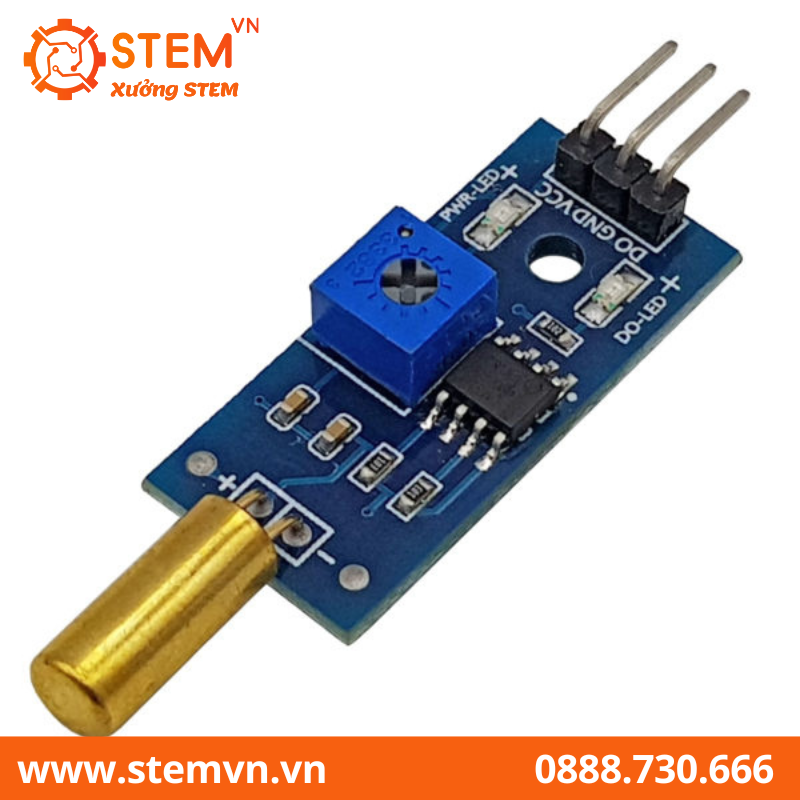

Mạch Cảm Biến Góc Nghiêng (Tilt Sensor) SW520

Mạch cảm biến góc nghiêng SW520 được sử dụng để phát hiện góc nghiêng (tilt) hoặc rung động (vibration) của vật thể, cảm biến góc nghiêng sw520 xuất tín hiệu dạng Digital với biến trở điểu chỉnh độ nhạy cảm biến rất dễ sử dụng.

THÔNG SỐ KỸ THUẬT

• Điện áp làm việc 3.3~5VDC
• Sử dụng IC so sánh LM393.
• Sử dụng cảm biến có độ nhạy cao SW-520.
• Tín hiệu so sánh đầu ra rõ, dễ dàng điều chỉnh độ nhạy qua biến trở.
• Dạng tín hiệu đầu ra: Digital TTL.
• Một lỗ bulông dễ dàng cho việc lắp đặt cố định.
• Kích thước PCB nhỏ: 3 x 1.6 cm.

SƠ ĐỒ KẾT NỐI MẠCH CẢM BIẾN GÓC NGHIÊNG SW520

——————–CODE THAM KHẢO——————-

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(3));
}

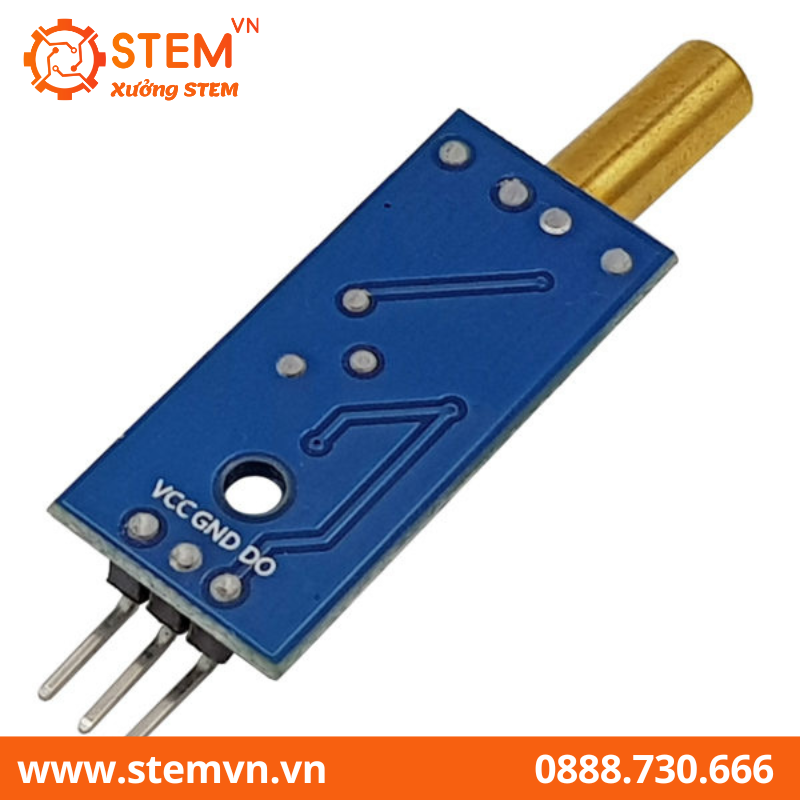

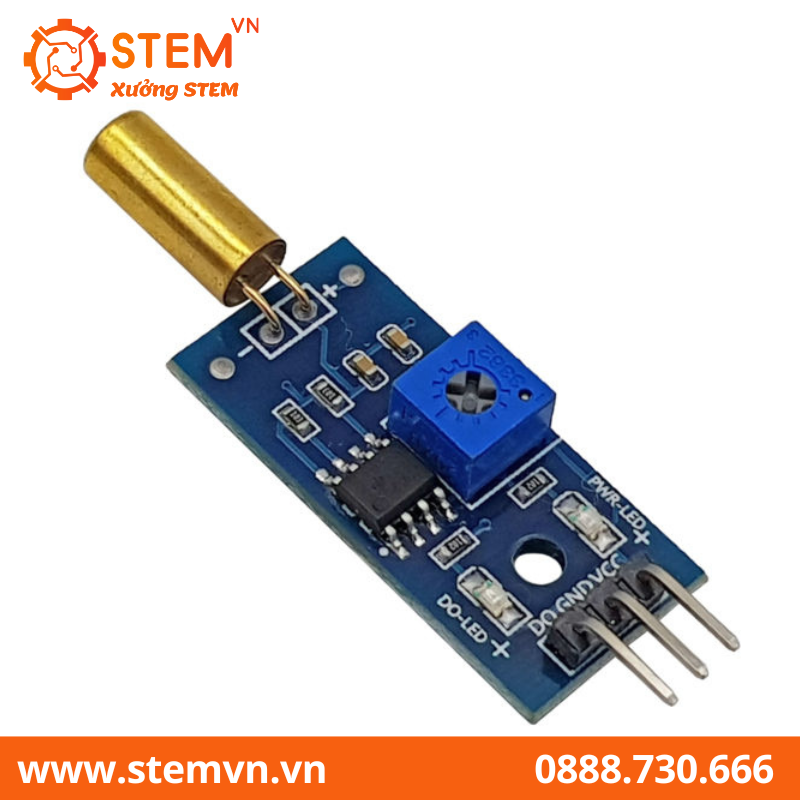

HÌNH ẢNH SẢN PHẨM
