Cảm biến lưu lượng nước Máy coffe Sea DWS-MH-01 đầu dò TDS

Cảm biến lưu lượng nước Máy coffe Sea DWS-MH-01 đầu dò TDS chủ yếu gồm thân van nhựa, cụm roto dòng nước và cảm biến Hall. Thường được lắp đặt ở đầu vào của máy pha coffe, máy lọc nước và máy điện phân. Cảm biến lưu lượng này được sử dụng để phát hiện tốc độ dòng nước đầu vào. Khi dòng nước qua cụm roto, roto từ tính quay theo tốc độ của dòng chảy, tín hiệu được cảm biến Hall tiếp nhận và đưa về bộ điều khiển, bộ điều khiển sẽ tính toán kích thước lưu lượng của dòng nước để điều chỉnh phù hợp.

Cảm biến lưu lượng nước Máy coffe Sea DWS-MH-01 đầu dò TDS tích hợp đầu dò chất lượng nước TDS với những ưu điểm như:

• Sản phẩm nhỏ gọn dễ dàng lắp đặt
• Bánh lưu lượng làm bằng thép không gỉ giúp kéo dài tuổi thọ
• Vòng đệm thông qua cấu trúc lực trên dưới nên không bao giờ bị rò rỉ
• Cảm biến Hall được nhập khẩu và chống nước xâm nhập nên không bao giờ bị lão hóa
• Tích hợp 1 đầu dò chất lượng nước TDS
• Tất cả các nguyên liệu đều tuân thủ các tiêu chuẩn thử nghiệm ROHS

Thông số kỹ thuật Cảm biến lưu lượng nước Máy coffe Sea DWS-MH-01 đầu dò TDS

• Model:DWS-MH-01: Cảm biến lưu lượng tiêu chuẩn + Dầu dò TDS (chưa gồm module chuyển đổi TDS sang UART hoặc ADC)
• Điện áp hoạt động: 3.5 – 12VDC
• Dòng điện làm việc: 0.5 – 1.5mA
• Lưu lượng kế: Lưu lượng kế xoáy
• Lưu lượng nước bắt đầu: < 0.2L / Phút
• Phạm vi lưu lượng nước làm việc: 18L – 600 L / Giờ
• ÁP lực nước bắt đầu: < 0.1 Mpa
• Chịu được áp lực tối đa: < 0.8Mpa
• Nhiệt độ làm việc: 1 – 100 °C
• Nhiệt độ ngoài cảm biến: 40-100°C
• Dòng chảy Xung: F (Hz) = (38xQ) L/min +/-3%
• Điện trở cách điện: > 100mΩ điện trở cách điện giữa đầu nối và vỏ hoặc thân van
• Trọng lượng: 35g
• Sơ đồ đi dây:
  • ​Cụm 3 dây
    • Dây đỏ: dương nguồn
    • Dây đen: âm nguồn
    • Dây vàng: tín hiệu out
  • Cụm 2 dây: đầu dò chất lượng nước TDS

Lưu ý thận trọng khi sử dụng Cảm biến lưu lượng nước Máy coffe Sea DWS-MH-01 đầu dò TDS

• Không sử dụng với các chất hóa học gây ăn mòn
• Nhiệt độ làm việc không quá 120°C
• Không làm rơi va chạm mạch
• Lắp đặt đúng theo chiều mũi tên in trên sản phẩm
• Khi làm sạch nước dư bằng không khí, chú ý  tín hiệu đầu ra không thể hơn 150HZ và thời gian không tải  không quá 30s

Dạng sóng đầu ra : sóng vuông

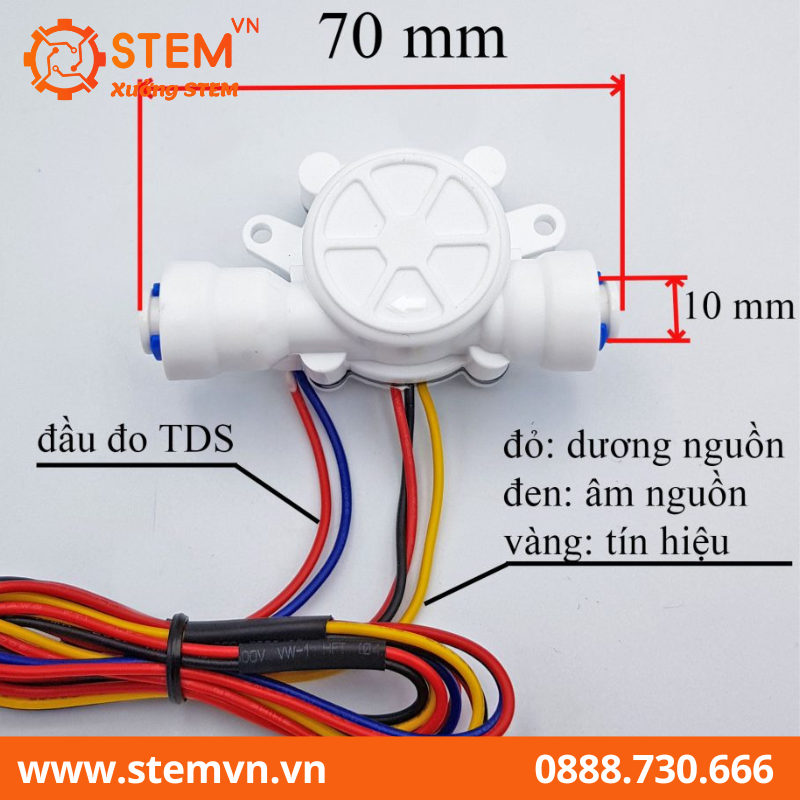

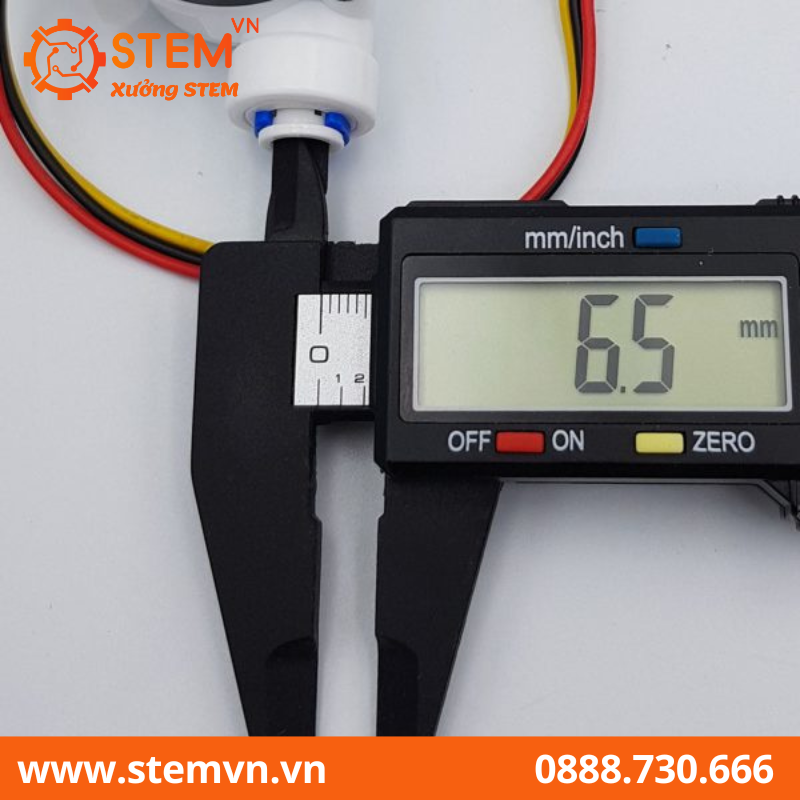

Kích thước của CCảm biến lưu lượng nước Máy coffe Sea DWS-MH-01 đầu dò TDS

Code test with arduino

/*
  Dây đỏ kết nối nguồn 5V arduino
  Dây đen nối GND arduino
  Dây vàng (tín hiệu) kết nối chân số 2 arduino
  Mở Serial Monitor chọn No line ending, baud 9600
  Thổi cho cánh quạt trong cảm biến xoay để kiểm tra
 */

byte statusLed = 13;

byte sensorInterrupt = 0; // 0 = digital pin 2
byte sensorPin = 2;       //--------------------------------------------------chân tín hiệu

float calibrationFactor = 4.5;

volatile byte pulseCount;

float flowRate;
unsigned int flowMilliLitres;
unsigned long totalMilliLitres;

unsigned long oldTime;

void setup()
{

    // Initialize a serial connection for reporting values to the host
    Serial.begin(9600);

    // Set up the status LED line as an output
    pinMode(statusLed, OUTPUT);
    digitalWrite(statusLed, HIGH); // We have an active-low LED attached

    pinMode(sensorPin, INPUT);
    digitalWrite(sensorPin, HIGH);

    pulseCount = 0;
    flowRate = 0.0;
    flowMilliLitres = 0;
    totalMilliLitres = 0;
    oldTime = 0;

    // The Hall-effect sensor is connected to pin 2 which uses interrupt 0.
    // Configured to trigger on a FALLING state change (transition from HIGH
    // state to LOW state)
    attachInterrupt(sensorInterrupt, pulseCounter, FALLING);
}

void loop()
{

    if ((millis() - oldTime) > 1000) // Only process counters once per second
    {
        detachInterrupt(sensorInterrupt);
        flowRate = ((1000.0 / (millis() - oldTime)) * pulseCount) / calibrationFactor;
        oldTime = millis();
        flowMilliLitres = (flowRate / 60) * 1000;
        totalMilliLitres += flowMilliLitres;

        unsigned int frac;

        // Print the flow rate for this second in litres / minute
        Serial.print("Flow rate: ");
        Serial.print(int(flowRate)); // Print the integer part of the variable
        Serial.print("L/min");
        Serial.print("t"); // Print tab space

        // Print the cumulative total of litres flowed since starting
        Serial.print("Output Liquid Quantity: ");
        Serial.print(totalMilliLitres);
        Serial.println("mL");
        Serial.print("t"); // Print tab space
        Serial.print(totalMilliLitres / 1000);
        Serial.print("L");

        // Reset the pulse counter so we can start incrementing again
        pulseCount = 0;

        // Enable the interrupt again now that we've finished sending output
        attachInterrupt(sensorInterrupt, pulseCounter, FALLING);
    }
}

/*
Insterrupt Service Routine
 */
void pulseCounter()
{
    // Increment the pulse counter
    pulseCount++;
}

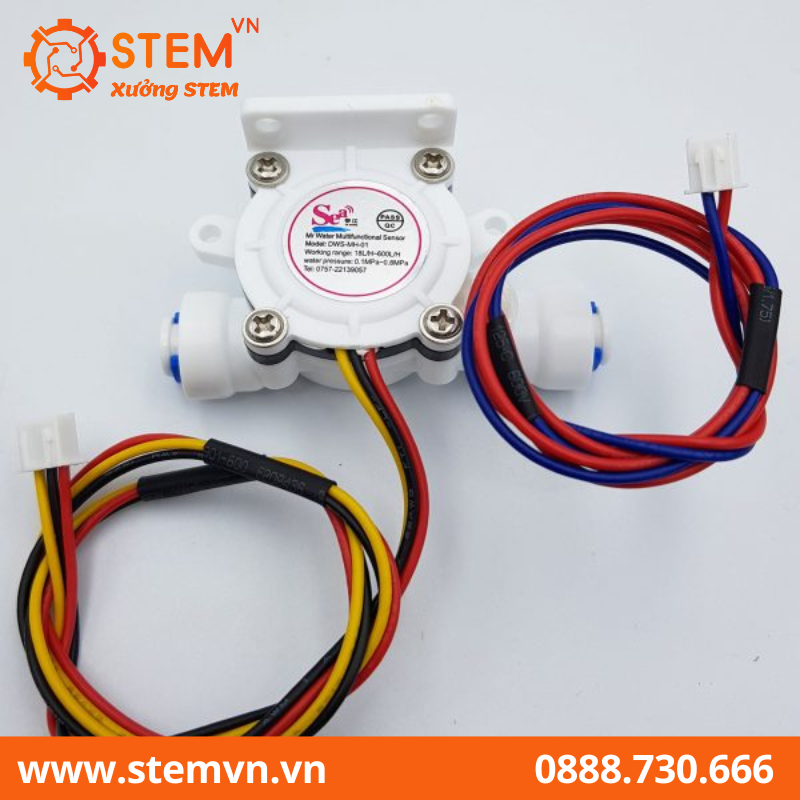

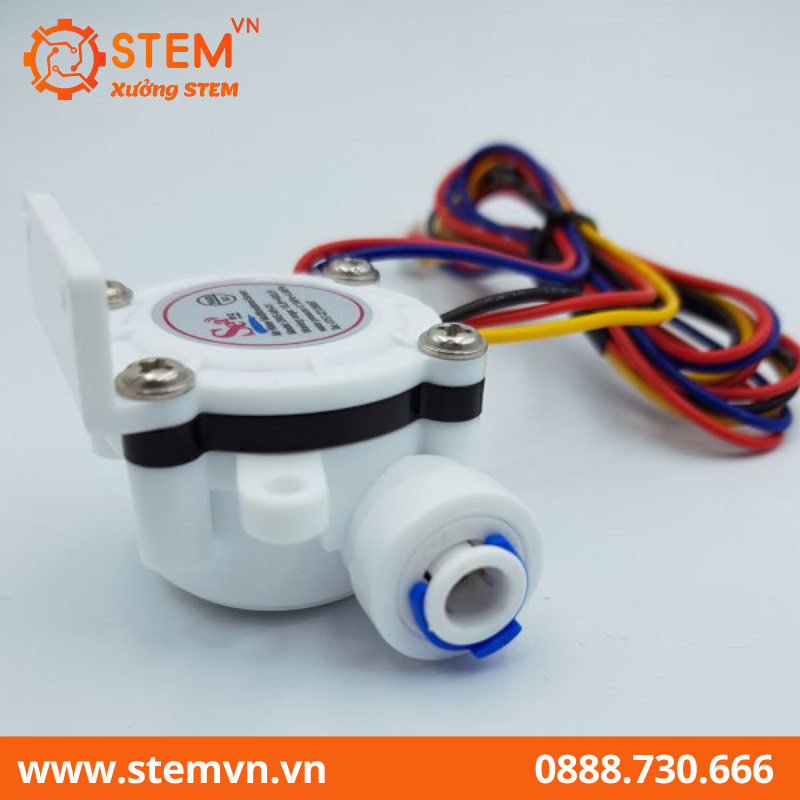

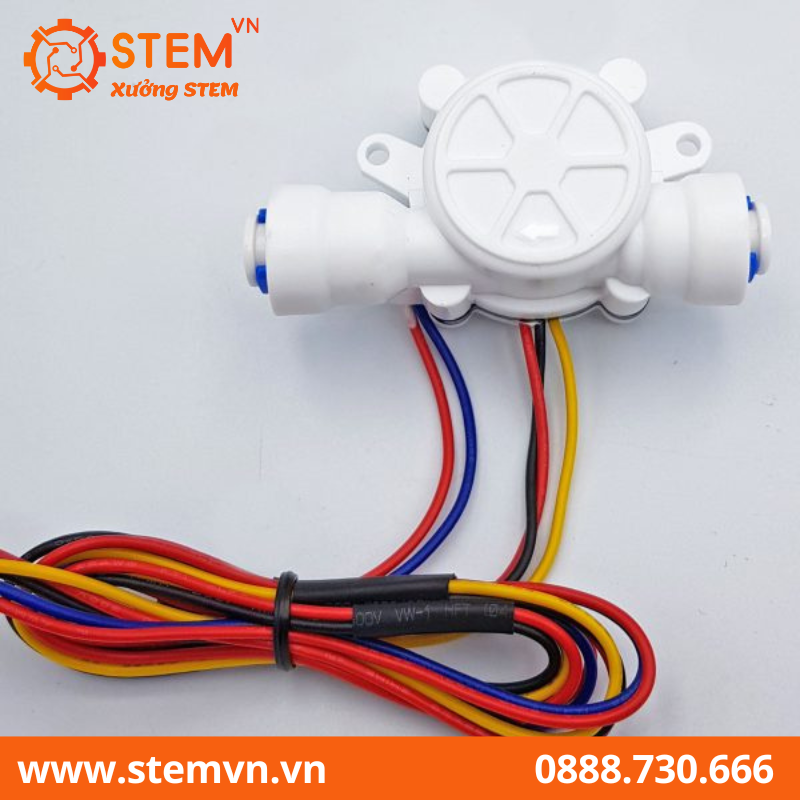

Hình ảnh của Cảm biến lưu lượng nước Máy coffe Sea DWS-MH-01 tích hợp đầu dò TDS
