Cảm biến lưu lượng nước YF-S201 DN15

Cảm biến lưu lượng nước YF-S201 DN15 thường dùng trong các máy bơm nước hồ cá, máy bơm mini, máy nước nóng.v.v…. Cảm biến hoạt động dựa tên cánh quạt nước và cảm biến Hall bên trong, khi nước chảy qua làm quạt nước quay ==> cảm biến Hall ==> xung vuông ( từ NPN).

Chức năng 3 dây ngõ ra

• Màu đỏ : nguồn : 5 – 24V
• Dây đen : GND (mass).
• Dây vàng :  tín hiệu.

Công thức lưu lượng :

• Q = F / 7.5
• F : tần số ( Hz)
• Q: lưu lượng : (L/min)
• 7.5 : hằng số

Thông số kỹ thuật

• Nguồn: 5 – 24V
• Dòng tiêu thụ : < 10mA.
• Chịu áp lực đến: 1.75Mpa
• Lưu lượng đo: 1 – 30 (L/min)
• Nhiệt độ hoạt động: < 120 độ C
• Độ ẩm: 35% – 90% RH
• Kích thước: 61 x 36 x 34mm

Lưu ý quan trọng : Không được để nghiêng quá 5 độ, lắp thẳng đứng và nhiệt độ nước chảy qua <120 độ C

Code tham khảo của Cảm biến lưu lượng nước YF-S201 DN15

/*
  Dây đỏ kết nối nguồn 5V arduino
  Dây đen nối GND arduino
  Dây vàng (tín hiệu) kết nối chân số 2 arduino
  Mở Serial Monitor chọn No line ending, baud 9600
  Thổi cho cánh quạt trong cảm biến xoay để kiểm tra
 */

byte statusLed = 13;

byte sensorInterrupt = 0; // 0 = digital pin 2
byte sensorPin = 2;       //--------------------------------------------------chân tín hiệu

float calibrationFactor = 4.5;

volatile byte pulseCount;

float flowRate;
unsigned int flowMilliLitres;
unsigned long totalMilliLitres;

unsigned long oldTime;

void setup()
{

    // Initialize a serial connection for reporting values to the host
    Serial.begin(9600);

    // Set up the status LED line as an output
    pinMode(statusLed, OUTPUT);
    digitalWrite(statusLed, HIGH); // We have an active-low LED attached

    pinMode(sensorPin, INPUT);
    digitalWrite(sensorPin, HIGH);

    pulseCount = 0;
    flowRate = 0.0;
    flowMilliLitres = 0;
    totalMilliLitres = 0;
    oldTime = 0;

    // The Hall-effect sensor is connected to pin 2 which uses interrupt 0.
    // Configured to trigger on a FALLING state change (transition from HIGH
    // state to LOW state)
    attachInterrupt(sensorInterrupt, pulseCounter, FALLING);
}

void loop()
{

    if ((millis() - oldTime) > 1000) // Only process counters once per second
    {
        detachInterrupt(sensorInterrupt);
        flowRate = ((1000.0 / (millis() - oldTime)) * pulseCount) / calibrationFactor;
        oldTime = millis();
        flowMilliLitres = (flowRate / 60) * 1000;
        totalMilliLitres += flowMilliLitres;

        unsigned int frac;

        // Print the flow rate for this second in litres / minute
        Serial.print("Flow rate: ");
        Serial.print(int(flowRate)); // Print the integer part of the variable
        Serial.print("L/min");
        Serial.print("\t"); // Print tab space

        // Print the cumulative total of litres flowed since starting
        Serial.print("Output Liquid Quantity: ");
        Serial.print(totalMilliLitres);
        Serial.println("mL");
        Serial.print("\t"); // Print tab space
        Serial.print(totalMilliLitres / 1000);
        Serial.print("L");

        // Reset the pulse counter so we can start incrementing again
        pulseCount = 0;

        // Enable the interrupt again now that we've finished sending output
        attachInterrupt(sensorInterrupt, pulseCounter, FALLING);
    }
}

/*
Insterrupt Service Routine
 */
void pulseCounter()
{
    // Increment the pulse counter
    pulseCount++;
}

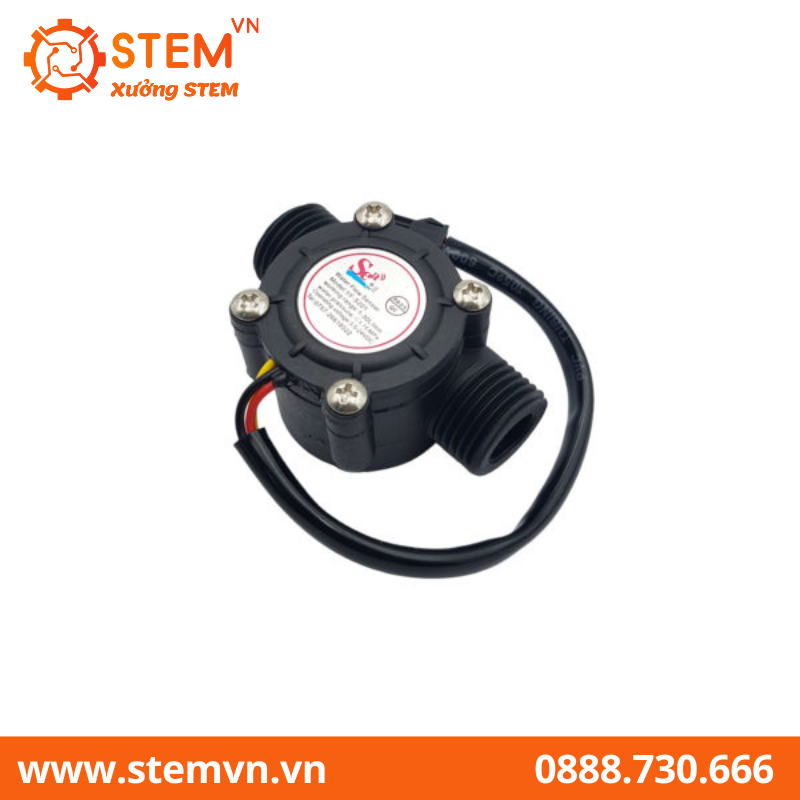

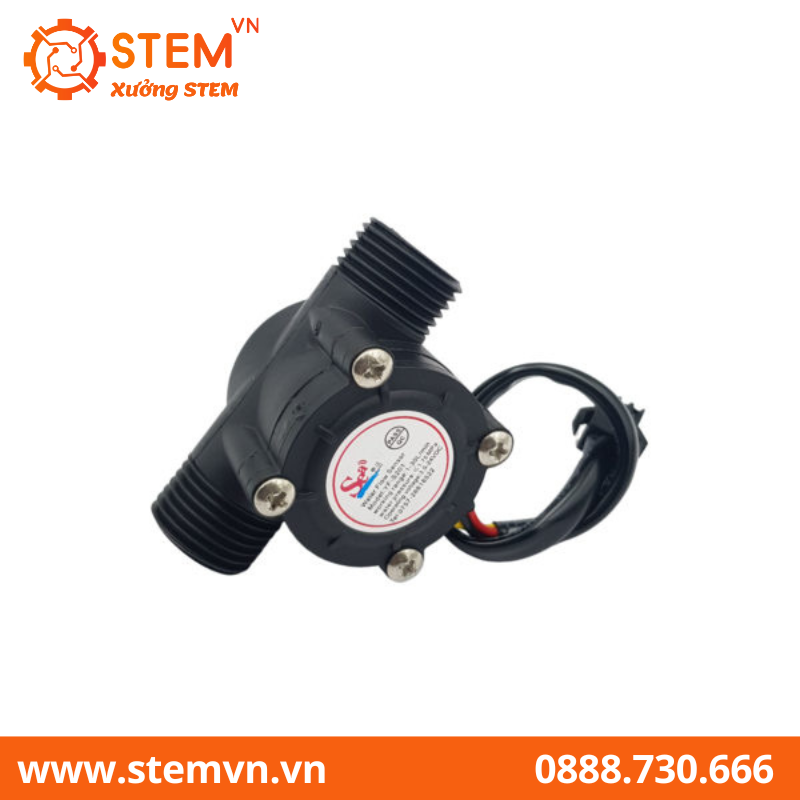

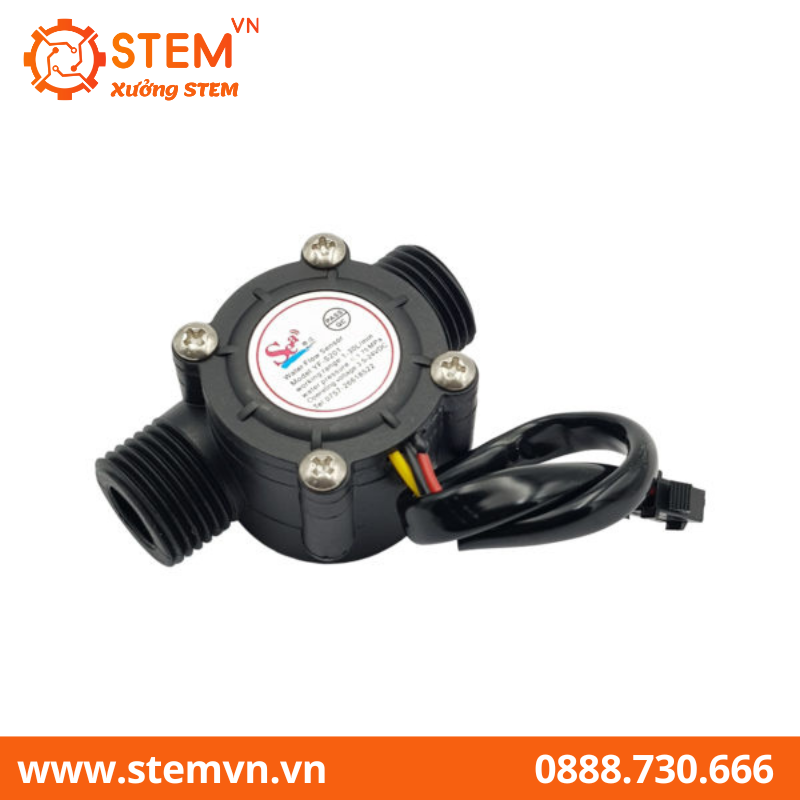

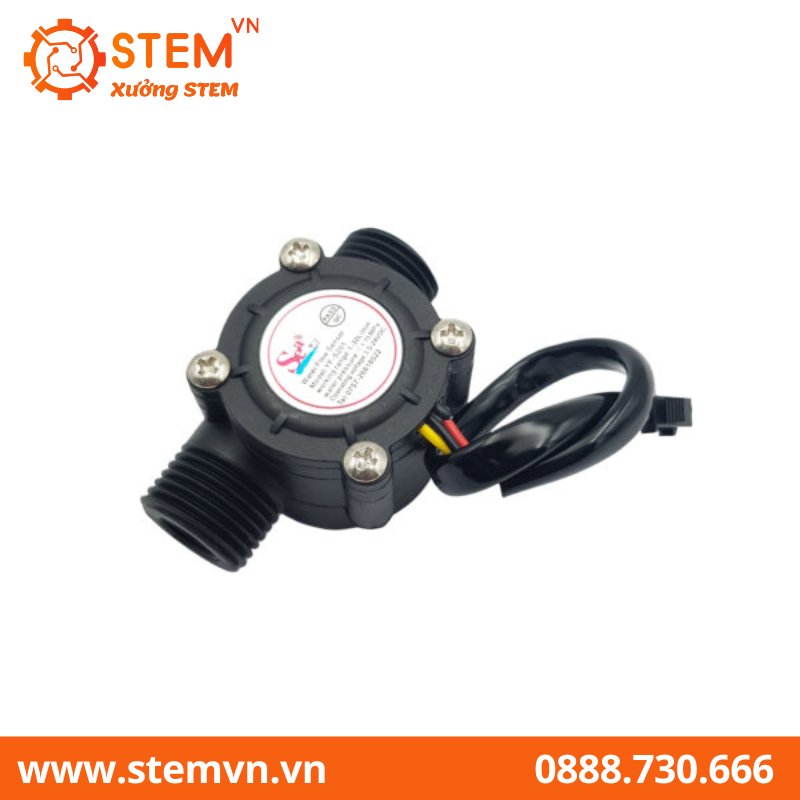

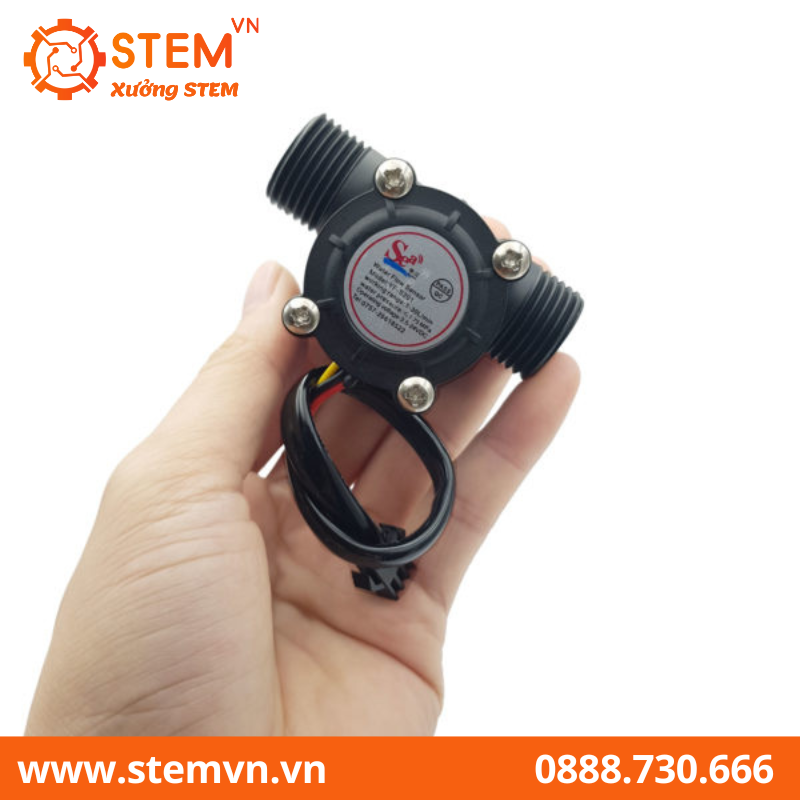

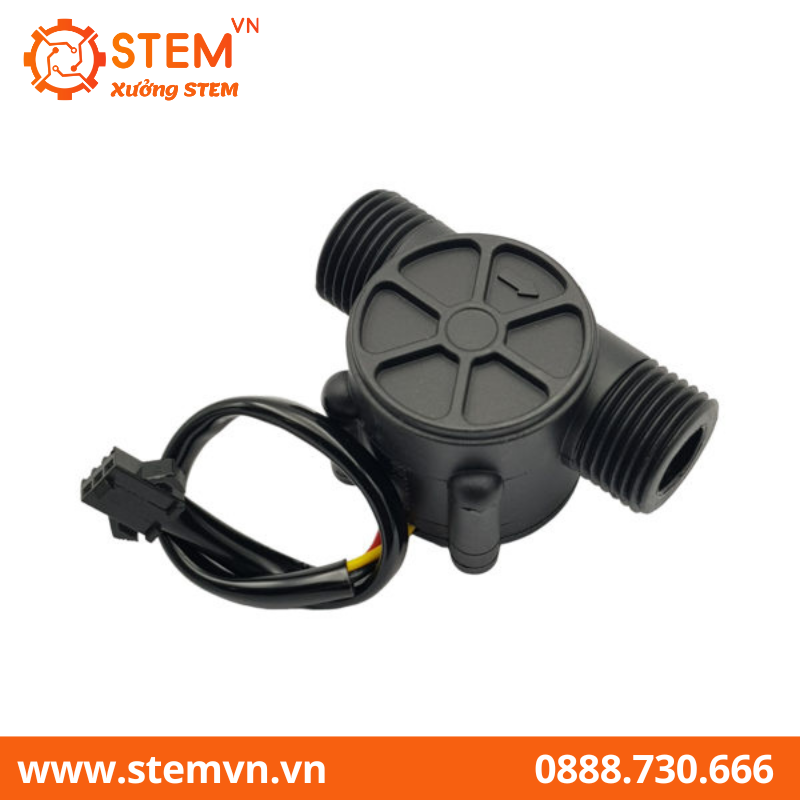

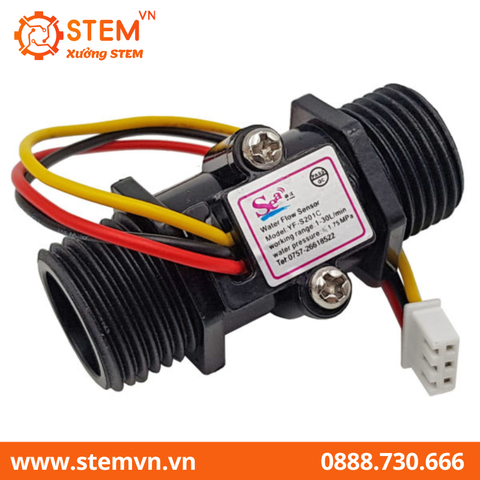

Hình ảnh của Cảm Biến Lưu Lượng Nước YF-S201 DN15
