Cảm biến lưu lượng nước Sea YF-S201C DN15

Cảm biến lưu lượng  được sử dụng rộng rãi trong lò sưởi điện, tủ lạnh, điều hòa không khí, động cơ ô tô, máy móc và thiết bị sản xuất xử lý hóa chất, thiết bị xử lý nước, máy nước nóng, nồi hơi treo tường, bình nước, máy pha cà phê, máy bán nước, máy thẻ tín dụng, máy kiểm soát nước, nước công nghiệp, v.v … và các lĩnh vực khác, cũng như máy cần đo lưu lượng chất lỏng …

Thông số kỹ thuật

• Phương pháp nối dây: ĐỎ  +, ĐEN -, VÀNG cho đầu ra tín hiệu (tín hiệu xung NPN)
• Đầu nối ống 21
• Áp lực nước làm việc: dưới 1,75MPA
• Điện áp làm việc: 3-24V
• Dòng điện làm việc: dưới 15mA
• Đặc tính xung F = 5 * Q, F biểu thị độ phẳng và Q là lưu lượng L / phút

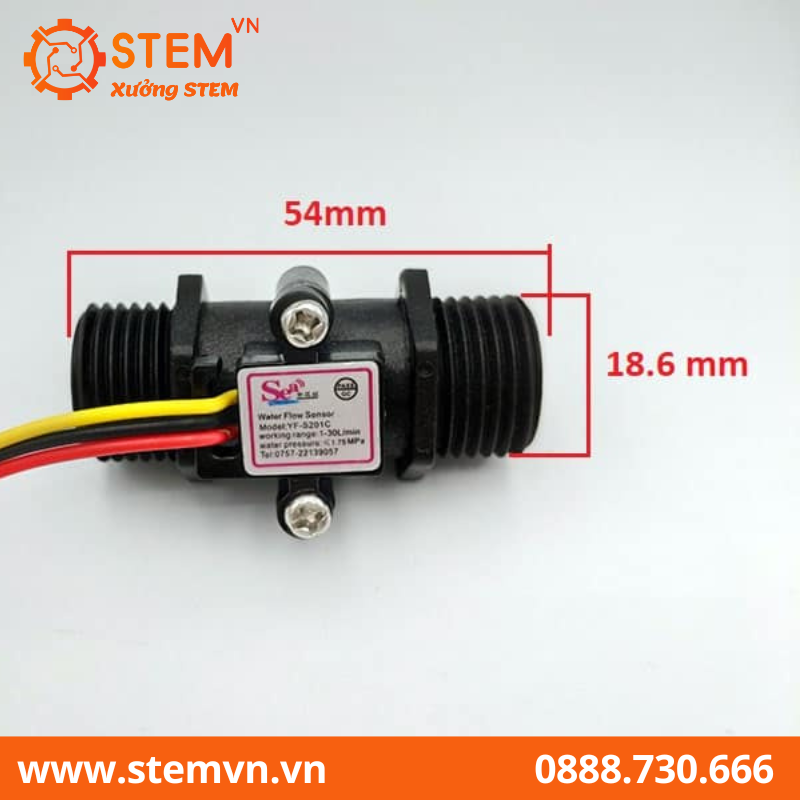

Kích thước của Cảm biến

SƠ ĐỒ KẾT NỐI

Code tham khảo cho Cảm biến lưu lượng nước Sea YF-S201C DN15

volatile int flow_frequency;
unsigned int l_hour;
unsigned char flowsensor = 2;
unsigned long currentTime;
unsigned long cloopTime;
void flow() // Interrupt function
{
    flow_frequency++;
}
void setup()
{
    pinMode(flowsensor, INPUT);
    digitalWrite(flowsensor, HIGH);
    Serial.begin(9600);
    attachInterrupt(0, flow, RISING);
    sei(); // Enable interrupts
    currentTime = millis();
    cloopTime = currentTime;
}
void loop()
{
    currentTime = millis();
    if (currentTime >= (cloopTime + 1000))
    {
        cloopTime = currentTime;
        l_hour = (flow_frequency * 60 / 7.5);
        flow_frequency = 0;
        Serial.print(l_hour, DEC);
        Serial.println(" L/hour");
    }
}

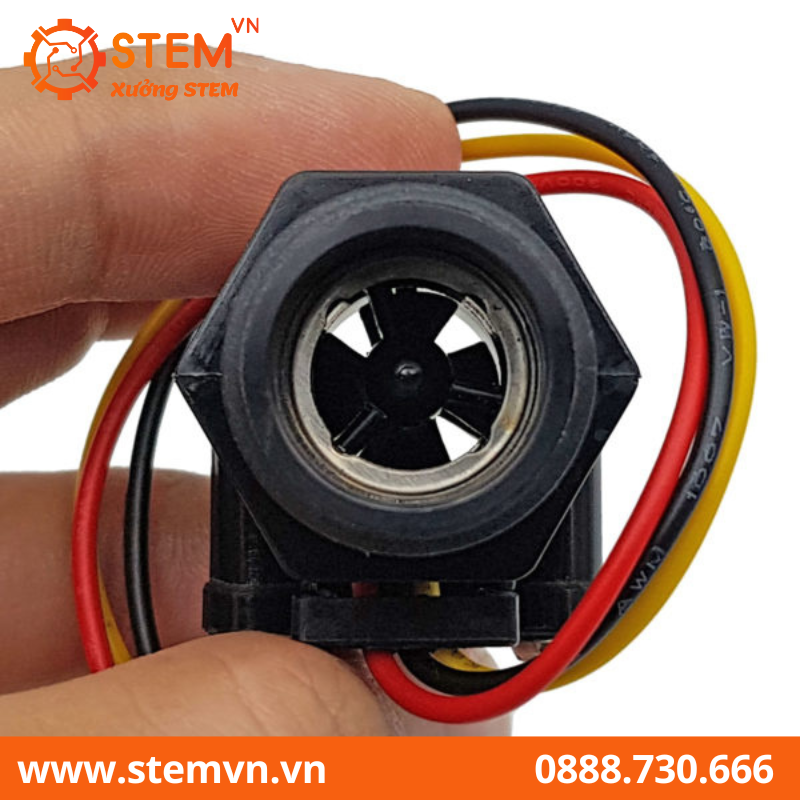

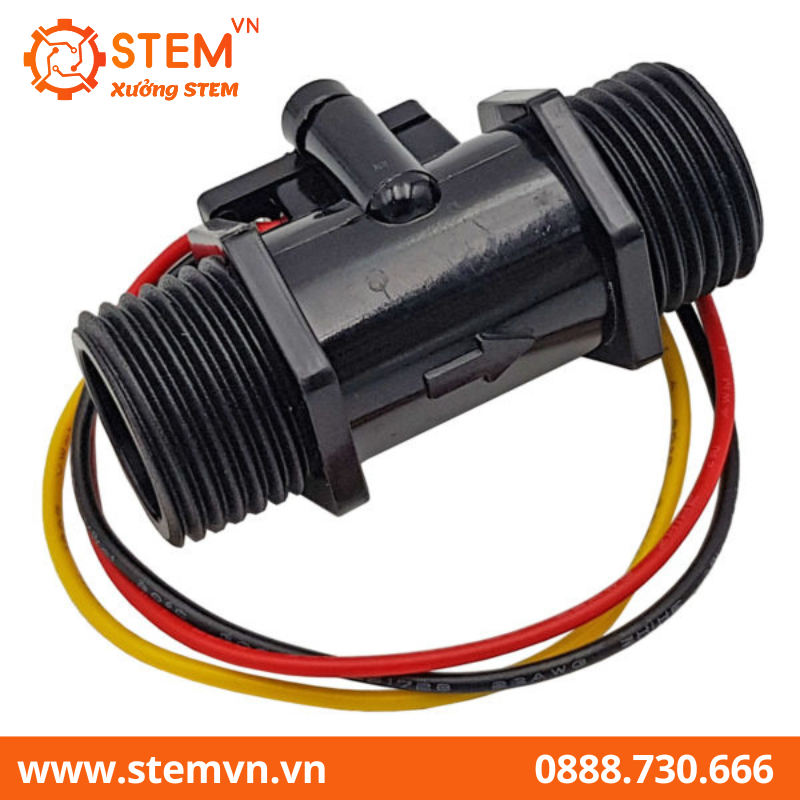

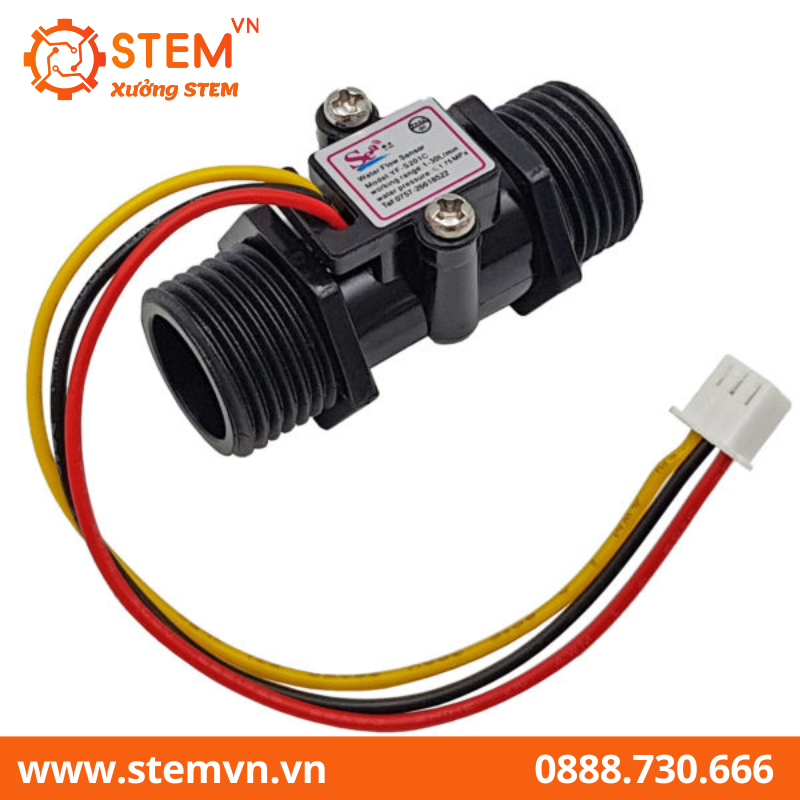

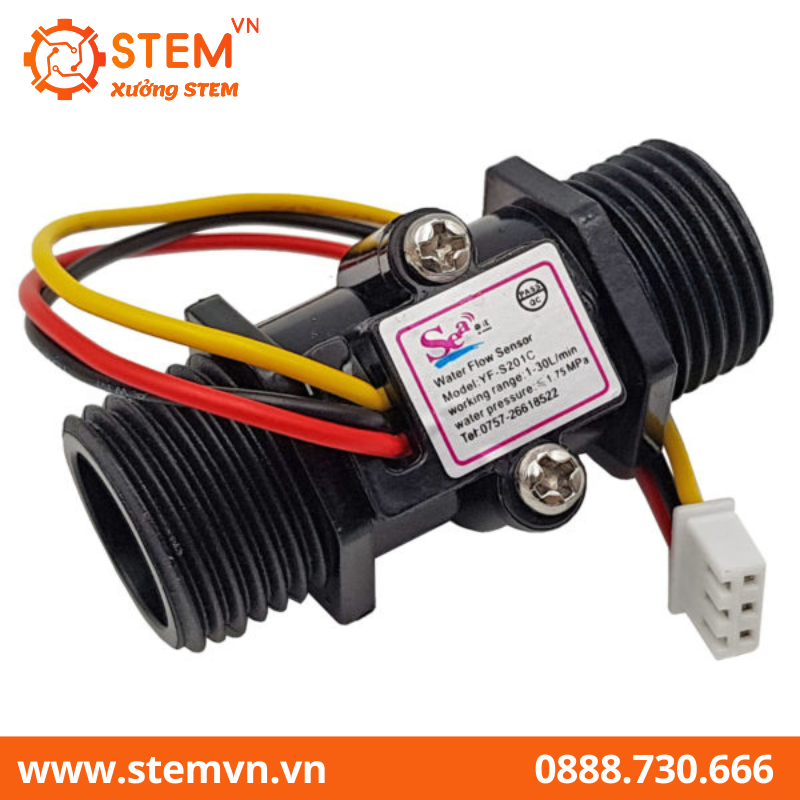

Hình ảnh của Cảm biến lưu lượng nước Sea YF-S201C DN15
