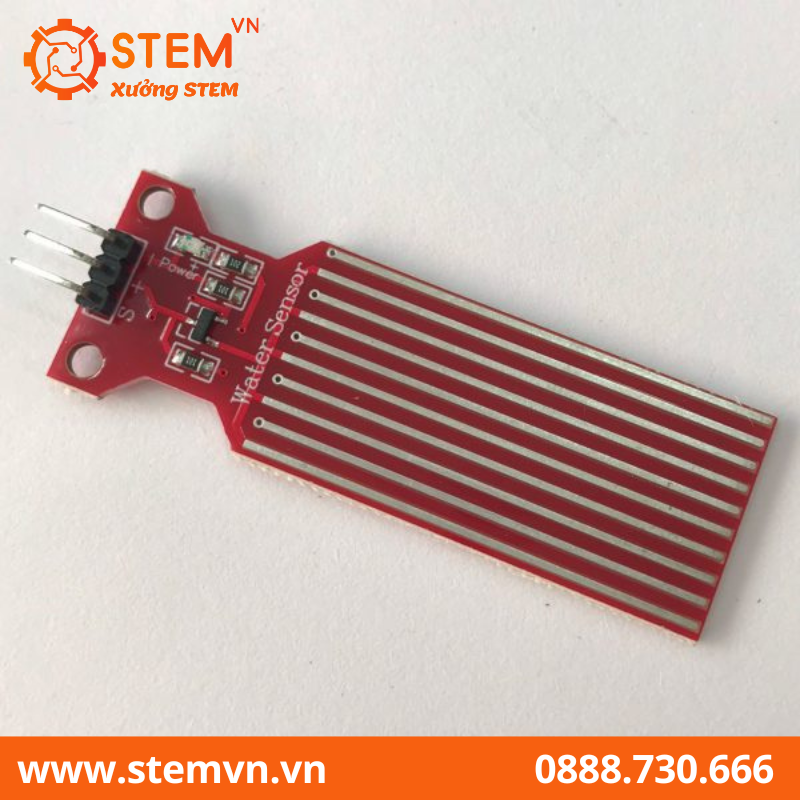

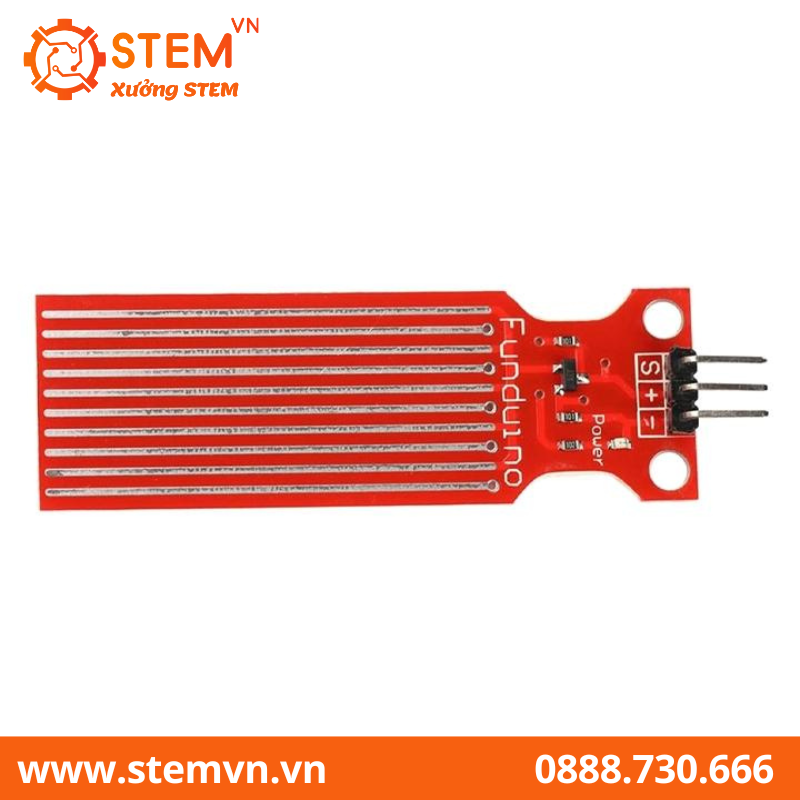

Cảm biến mực chất lỏng

Cảm biến mực chất lỏng là cảm biến phát hiện nhận dạng nước, tiết kiệm chi phí để xác định mực nước bằng cách đo lượng nước / giọt nước của nó bằng một loạt các đường mạch song song.

Cảm biến dễ dàng hoàn thành việc chuyển đổi nước thành tín hiệu analog, và các giá trị analog đầu ra có thể được đọc trực tiếp bởi bảng phát triển Arduino để đạt được hiệu quả của báo động mức nước.

Thông số

• Tên: Cảm biến mực nước
• Điện áp hoạt động: DC3-5V
• Dòng định mức: ít hơn 20mA
• Loại cảm biến: Analog
• Diện tích phát hiện: 40mm x 16mm
• Quy trình sản xuất: phun FR4 hai mặt
• Nhiệt độ làm việc: 10°C -30°C
• Độ ẩm hoạt động: 10% -90% không ngưng tụ
• Trọng lượng: 3,5g
• Kích thước: 62mm x 20mm x 8mm

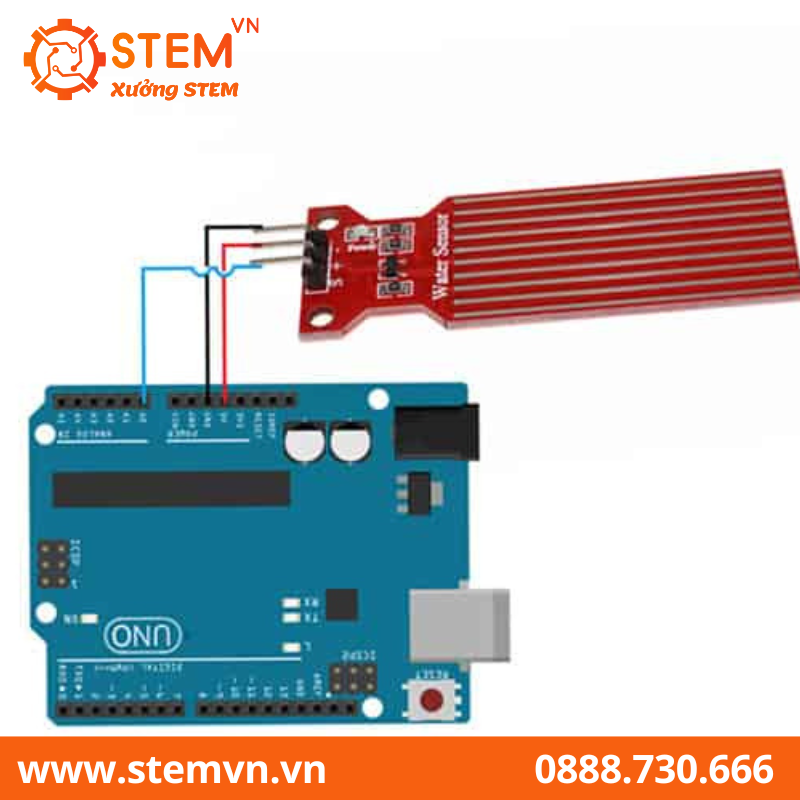

Sơ đồ kết nối

Code tham khảo

/*
 * Kết nối:
 *         CB          Arduino
 *         VCC              5V
 *         GND              GND
 *         S               A0
 */
void setup()
{
  Serial.begin(9600);
}
void loop()
{
  Serial.print(analogRead(A0));
}

Hình ảnh
