Cảm biến mực chất lỏng không tiếp xúc Y26 NPN

Cảm biến mực chất lỏng không tiếp xúc Y26 được thiết kế với đầu dò uốn dẻo chuyên dụng ôm khít xung quanh thành ống để xác định mực chất lỏng trong ống khi đạt tới vị trí đặt cảm biến, cảm biến mực chất lỏng Y26 có khả năng xuyên qua các thành phi kim dày

Vì không tiếp xúc với chất lỏng hoặc đặt phía trong ống nên có độ bền và độ an toàn cao, thường được dùng để xác định mực chất lỏng trong bể chứa, các ứng dụng y tế, công nghiệp

Thông số Cảm biến mực chất lỏng không tiếp xúc Y26 NPN

• Model: XKC-Y26-NPN
• Điện áp sử dụng: 5~12VDC.
• Dòng tiêu thụ: 200mA
• Độ dày thành ống có thể xuyên qua: 0~20mm.
• Chất liệu ống có thể cảm biến được: Phi Kim.
• Ngõ ra: NPN
• Nhiệt độ hoạt động: -20~100 độ C.

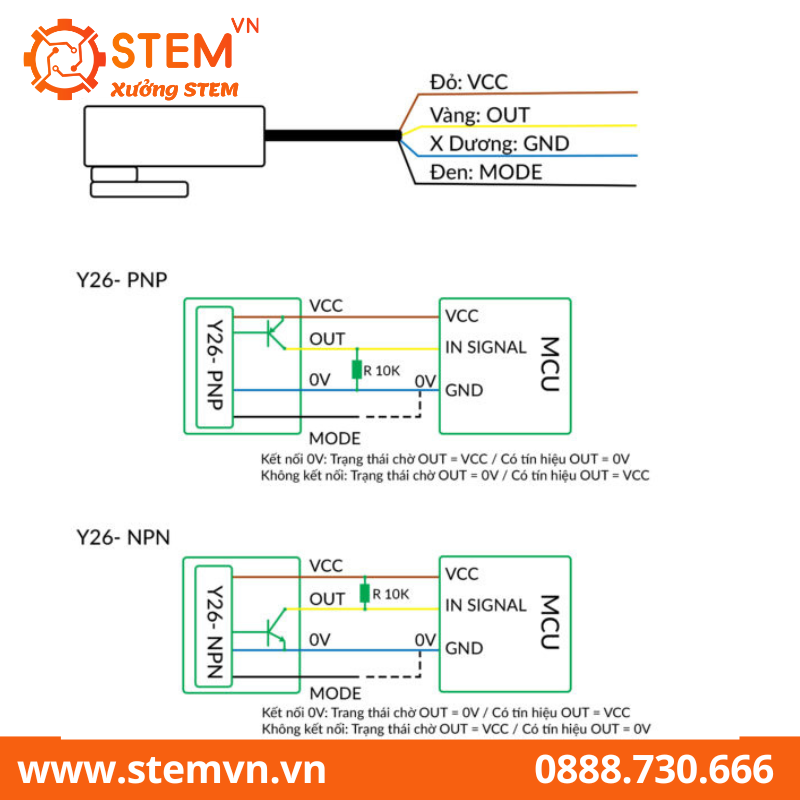

Sơ đồ dây của Cảm biến mực chất lỏng không tiếp xúc Y26 NPN

• Màu nâu: VCC (Cấp nguồn từ 5~12VDC).
• Màu vàng: OUTPUT SIGNAL, ngõ ra NPN, cần trở (thông thường 10K) kéo lên VCC
• Màu xanh dương: GND
• Màu Đen: Mode, chân chọn mức tín hiệu kích ngõ ra lúc Active

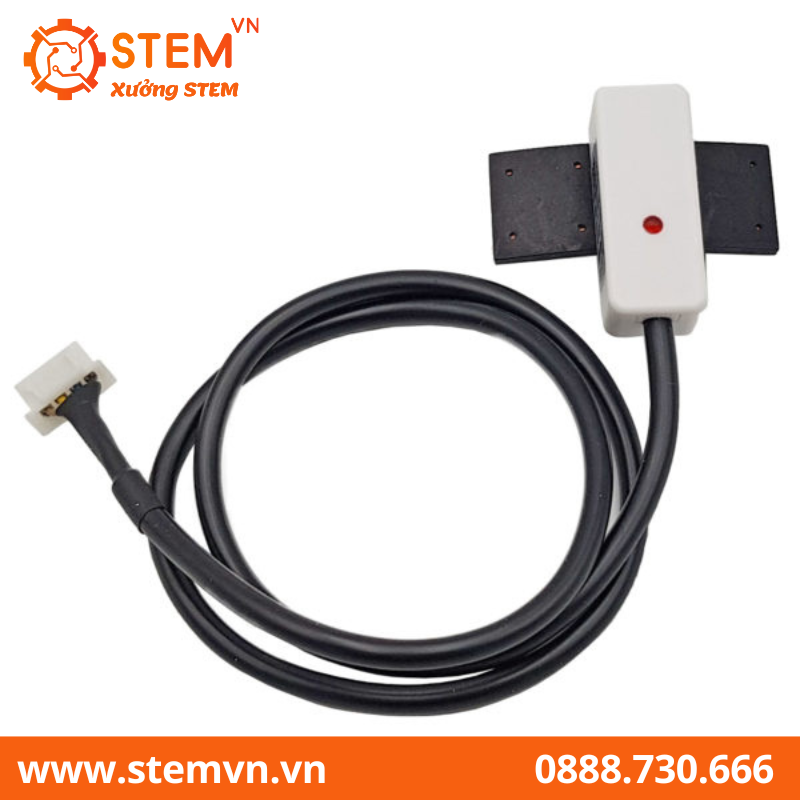

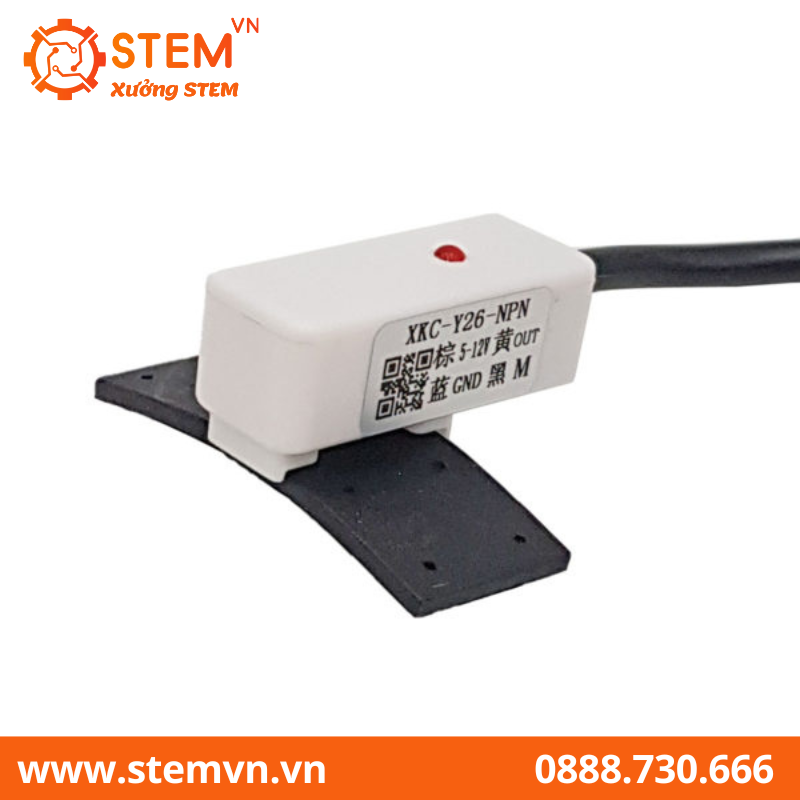

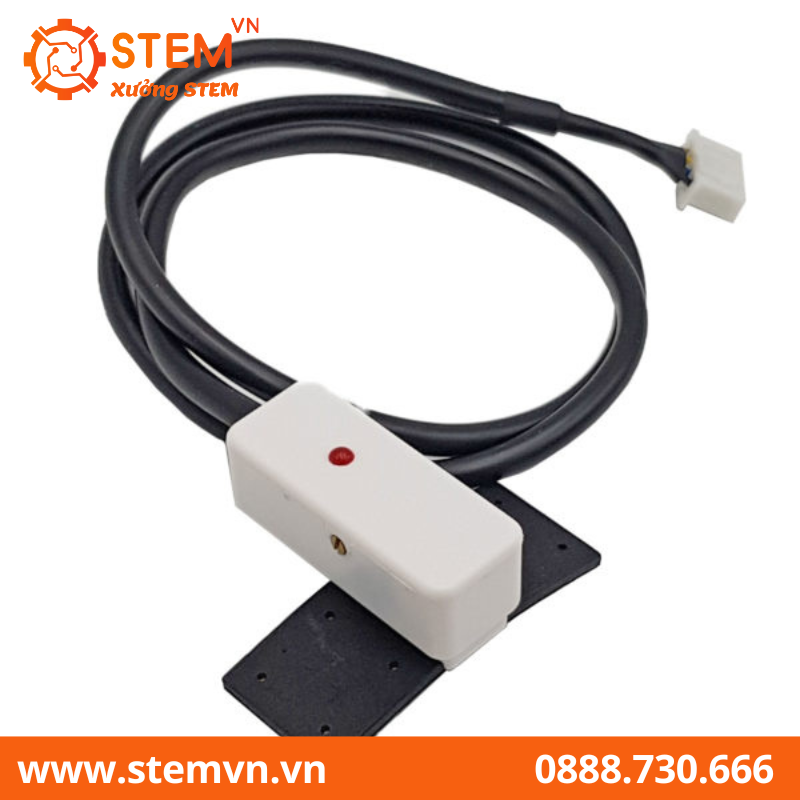

Hình Cảm biến mực chất lỏng không tiếp xúc Y26 NPN
