Cảm biến mực chất lỏng không tiếp xúc XKC-Y25-V

Cảm biến mực chất lỏng không tiếp xúc được sử dụng để xác định mực chất lỏng đạt tới vị trí đặt cảm biến, xuất tín hiệu ngõ ra mức cao hoặc thấp kèm đèn báo. Cảm biến có thể xuyên qua các thành bình phi kim loại, vì không không tiếp xúc với chất lỏng hoặc đặt phía trong bồn nên có độ bền cao, sử dụng được lâu dài. Cảm biến mực chất lỏng cho độ chính xác và độ nhạy tốt.

Thông số kỹ thuật của Cảm biến mực chất lỏng không tiếp xúc XKC-Y25-V

• Model: XKC-Y25-V
• Điện áp sử dụng: 5 – 24VDC.
• Dòng tiêu thụ: 200mA
• Độ dày thành bồn có thể xuyên qua: 0~20mm.
• Chất liệu bồn chứa có thể cảm biến được: Phi Kim.
• Ngõ ra: mức cao, mức thấp
• Nhiệt độ hoạt động: -20~100 độ C.
• Độ ẩm hoạt động: 5%~100%
• Kích thước: 29 x 29 x 16mm

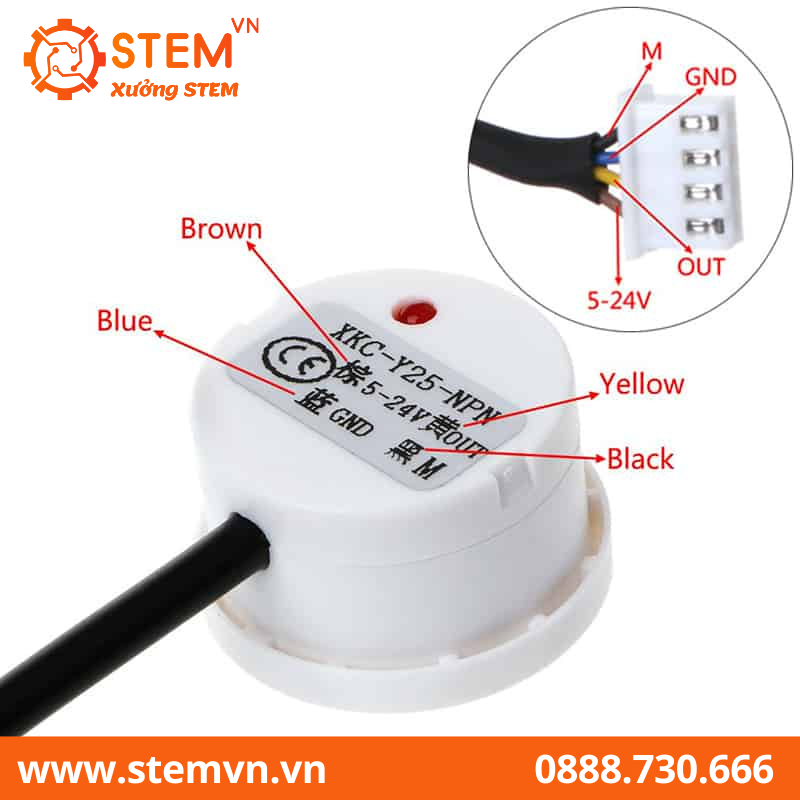

Sơ đồ đấu dây

• Màu nâu: VCC (Cấp nguồn từ 5~24VDC).
• Màu vàng: OUTPUT SIGNAL, mức cao = điện áp đầu vào, mức thấp = 0V
• Màu xanh dương: GND, Chân mass 0VDC.
• Màu Đen: Mode, chân chọn mức tín hiệu kích ngõ ra lúc Active
  • Mức thấp (nếu nối Mode xuống GND)
  • Mức cao (nếu nối Mode với VCC).

​

Code tham khảo

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(3));
}

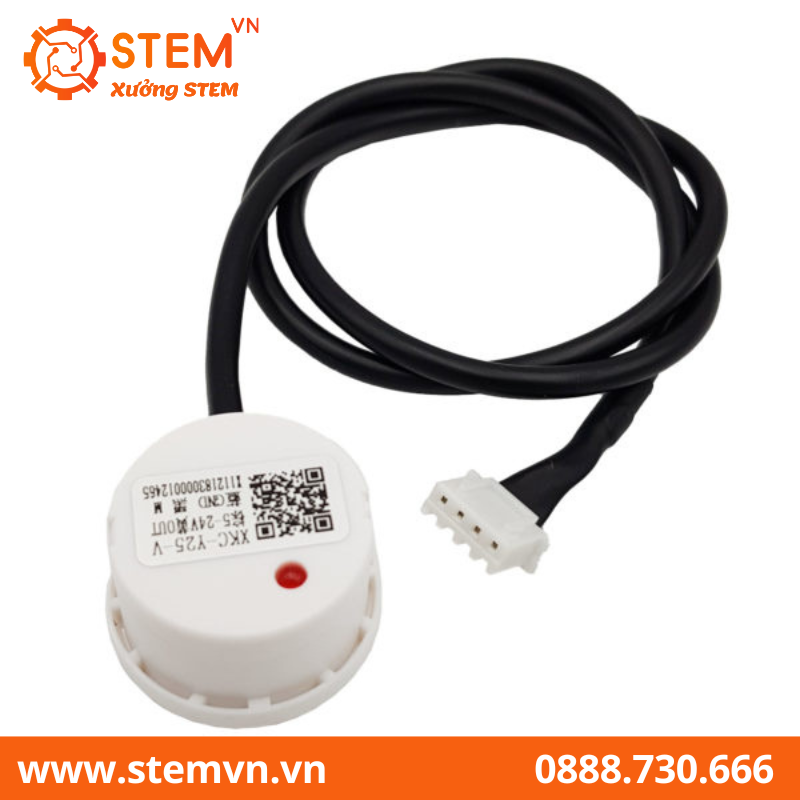

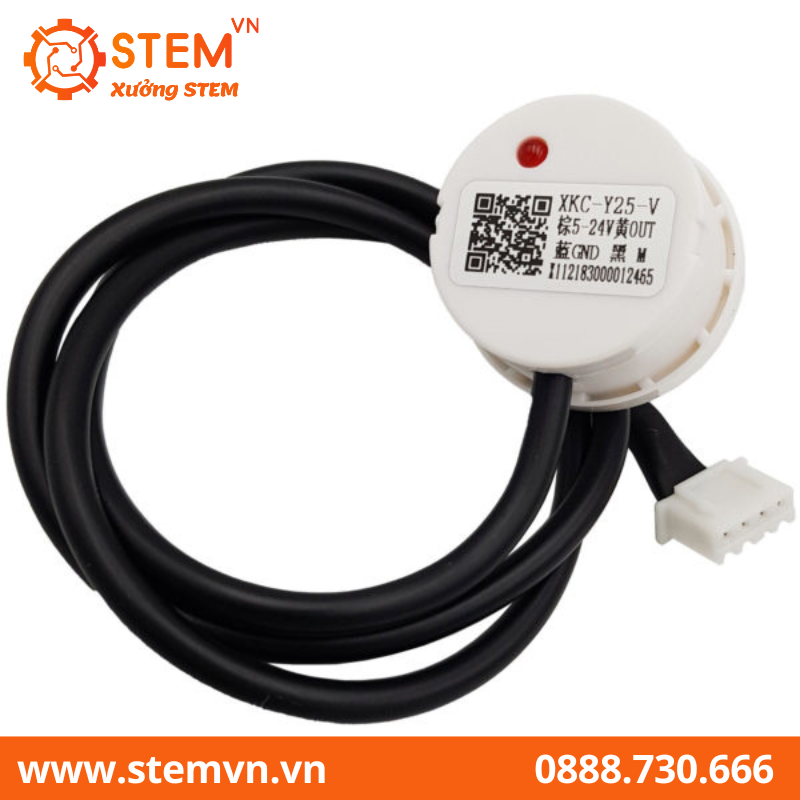

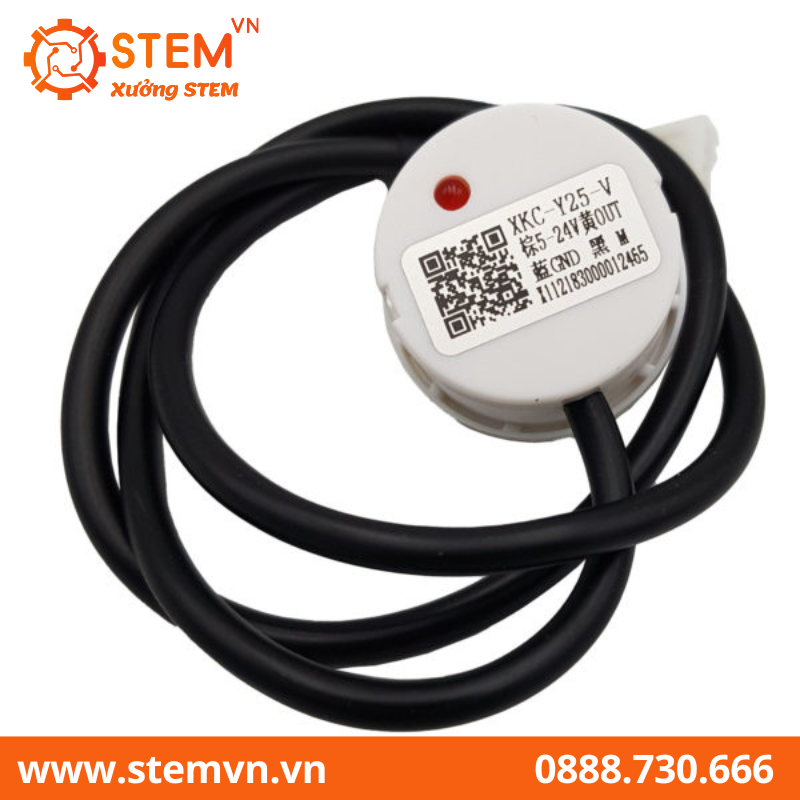

Hình của Cảm biến mực chất lỏng không tiếp xúc XKC-Y25-V
