Cảm biến nhận dạng vân tay điện dung R503 15mm không chống nước

Cảm biến nhận dạng vân tay điện dung R503 15mm không chống nước tích hợp chip thuật toán vân tay, được thiết kế nhỏ gọn, tiện ích, tiêu thụ điện năng thấp. Được ứng dụng để mở cửa, mở khóa xe máy, máy chấm công…

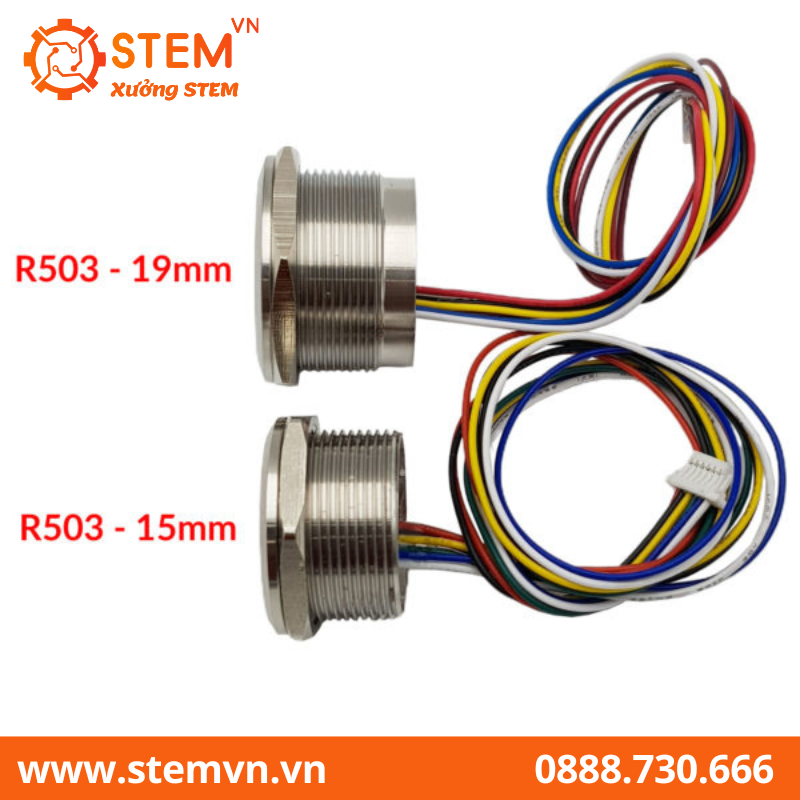

Cảm biến nhận dạng vân tay điện dung R503 15mm không chống nước hiện đang bán tại shop có 2 phân loại chống nước và không chống nước, loại chống nước có đường kính lỗ lắp đặt 25mm, loại không chống nước có đường kính lỗ lắp đặt 22mm

Thông số kỹ thuật cảm biến vân tay R503 – chiều dài 19mm – lỗ lắp đặt 25 mm:

• Tiêu chuẩn IP: IP65
• Bảo vệ chống lại bụi bẩn hoàn toàn. Có khả năng chống mưa
• Điện áp cung cấp: 3.3VDC
• Dòng điện hoạt động: 30 mA
• Dòng điện cực đại: 40 mA
• Thời gian xử lý hình ảnh vân tay: < 0.3 giây
• Đường kích cảm biến: 15mm
• Pixel xử lý hình ảnh: 192 x 192 pixel
• Độ phân giải hình ảnh: 508 dpi
• Phương pháp kết hợp:
  • Phương pháp so sánh (1:1)
  • Phương pháp tìm kiếm (1:N)
• Số lượng vân tay lưu trữ: 200 vân tay
• Tỷ lệ nhận dạng sai (FAR): <0,0001%
• Tỷ lệ từ chối vân tay (FRR): <1,0%
• Thời gian tìm kiếm: <0,3 giây (trung bình 1: 1000)
• Model: RS232 (mức logic TTL, 3,3V)
• Tốc độ truyền thông: (9600 N) bps trong đó N = 1:12 (giá trị mặc định là N = 6, tức là 57600bps)
• Môi trường làm việc:
  • Nhiệt độ: -20°C  -> +45°C
  • Độ ẩm tương đối: 10% Rh đến 85% Rh (không ngưng tụ hơi nước)

Thông số kỹ thuật Cảm biến nhận dạng vân tay điện dung R503 15mm không chống nước :

•  Đường kích lỗ lắp đặt: 22 mm
• Chiều cao cảm biến: 15 mm
• Đường kính nhận vân tay: 14.5 mm
• Tiêu chuẩn IP: không có tiêu chuẩn
• Sử dụng trong nhà
• Điện áp cung cấp: 3.3VDC
• Dòng điện hoạt động: 30 mA
• Dòng điện cực đại: 40 mA
• Thời gian xử lý hình ảnh vân tay: < 0.3 giây
• Đường kích cảm biến: 15mm
• Pixel xử lý hình ảnh: 192 x 192 pixel
• Độ phân giải hình ảnh: 508 dpi
• Phương pháp kết hợp:
  • Phương pháp so sánh (1:1)
  • Phương pháp tìm kiếm (1:N)
• Số lượng vân tay lưu trữ: 200 vân tay
• Tỷ lệ nhận dạng sai (FAR): <0,0001%
• Tỷ lệ từ chối vân tay (FRR): <1,0%
• Thời gian tìm kiếm: <0,3 giây (trung bình 1: 1000)
• Model: RS232 (mức logic TTL, 3,3V)
• Tốc độ truyền thông: (9600 N) bps trong đó N = 1:12 (giá trị mặc định là N = 6, tức là 57600bps)
• Môi trường làm việc:
  • Nhiệt độ: -20°C  -> +45°C
  • Độ ẩm tương đối: 10% Rh đến 85% Rh (không ngưng tụ hơi nước)

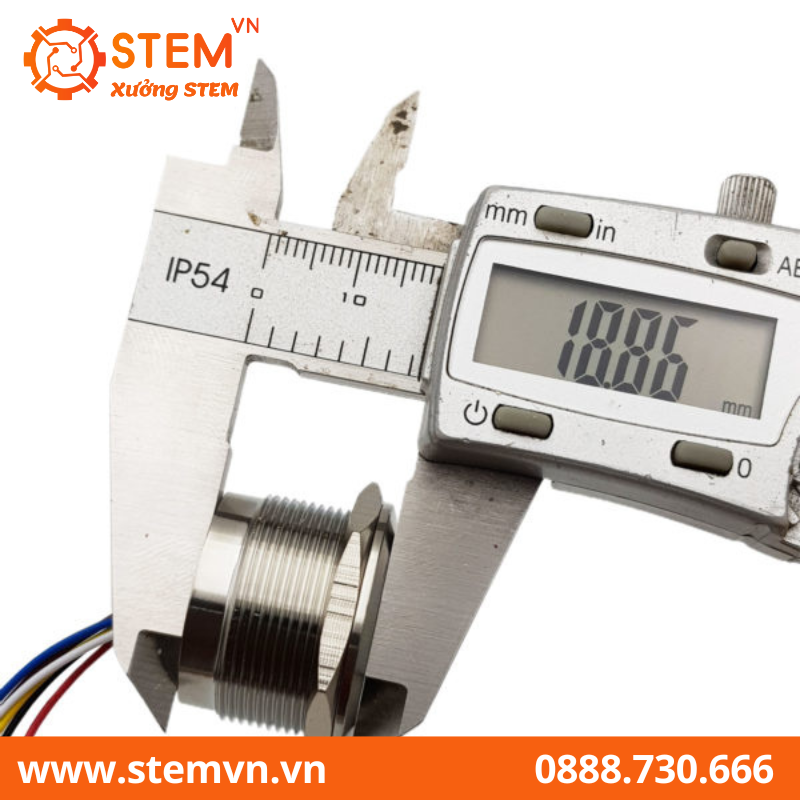

Kích thước Cảm biến nhận dạng vân tay điện dung R503 15mm không chống nước:

Kích thước cảm biến vân tay R503 – chiều dài 15mm – lỗ lắp đặt 22 mm:

Sơ đồ dây :

• Dây đỏ : 3.3V
• Dây đen : GND
• Dây vàng : TXD
• Dây Xanh lá : RXD
• Dây xanh dương : Wake up

Sơ đồ kết nối cảm biến tham khảo:

Thư viện:

https://github.com/adafruit/Adafruit-Fingerprint-Sensor-Library

Sơ đồ kết nối tham khảo:

R503 có thể được kết nối với bảng điều khiển K216:

R503 được kết nối với K215:

R503 với vỏ chống nước:

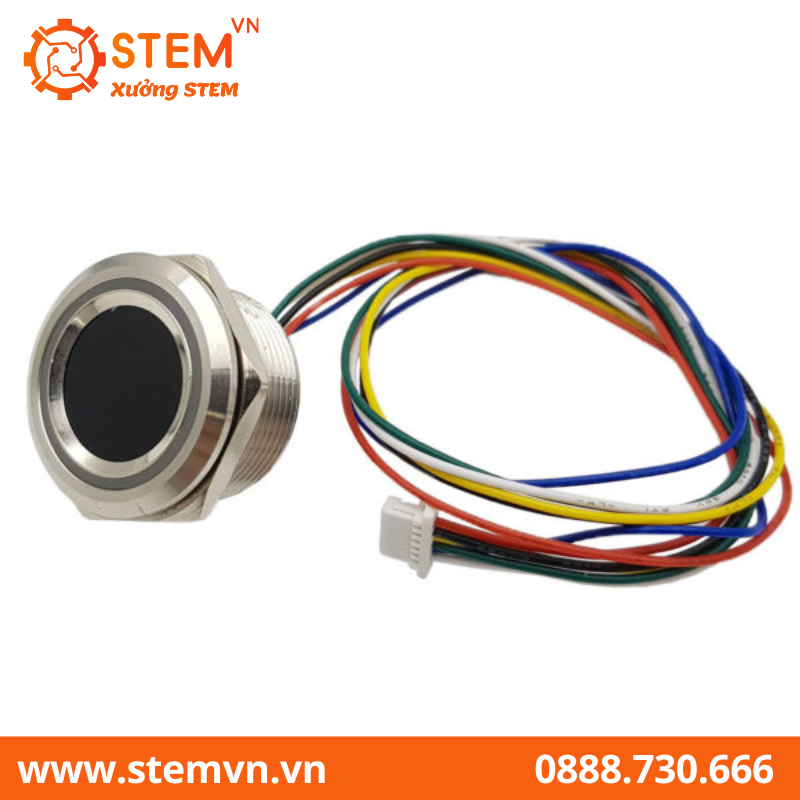

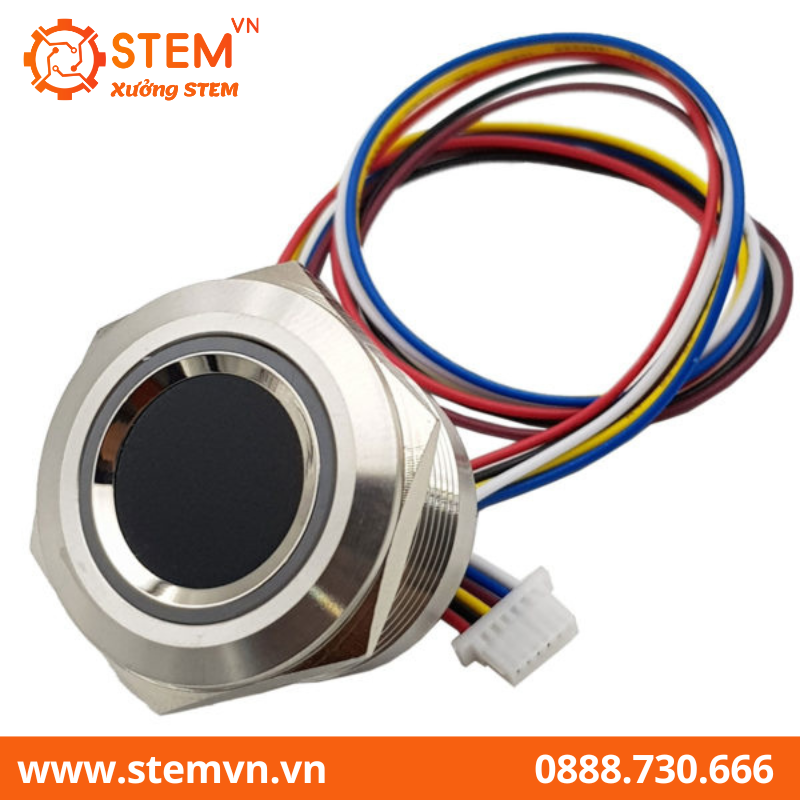

Hình ảnh sản phẩm:
