Cảm biến vân tay điện dung R557

Cảm biến vân tay điện dung R557 là một phiên bản thu nhỏ của cảm biến vân tay điện dung R503 với độ nhạy cao, chi phí và năng lượng thấp được áp dụng cho các hệ thống an ninh kiểm soát ra vào hoặc các ứng dụng điểm danh cho học sinh sinh viên, nhân viên…

Cảm biến vân tay R557 có mật độ điểm ảnh là 160×160 pixcel có thể lưu 120 vân tay, cảm biến này vẫn giữ nguyên chức năng và độ nhạy tương tự cảm biến R503, nó được thiết kế nhỏ gọn trọng lượng nhẹ, tiết kiệm năng lượng, rất lý tưởng để sử dụng cho các sản phẩm chạy bằng pin, Nó có thể tương thích với các vi điều khiển như Arduino, ESP32, STM32, ESP8266, Raspberry Pi Pico, v.v. Cũng như có thể sử dụng lại các thư viện của các cảm biến vân tay trước đây như  R503, R308, R307, R305, AS608…

Tài liệu tham khảo

Thông số kỹ thuật

• Điện áp cấp: 3.3VDC
• Dòng làm việc: 30mA (Max 40mA)
• Thời gian nhận vân tay: <0,3 giây (1:1000, trung bình)
• Mật độ điểm ảnh: 160×160 pixel
• Độ phân giải hình ảnh: 508dpi
• Phương pháp đối soát so sánh:
  • Phương pháp so sánh (1:1)
  • Phương pháp tìm kiếm (1:N)
• Số lượng vân tay lưu trữ: 120 vân tay

• Cấp độ bảo mật: 5 (từ thấp đến cao: 1, 2, 3, 4, 5)

• Tỷ lệ nhận dạng sai (FAR): <0,0001%

• Tỷ lệ từ chối xác thực (FRR): <1,0%

• Model: RS232 (mức logic TTL, 3,3V)
• Tốc độ truyền thông: (9600 N) bps trong đó N = 1:12 (giá trị mặc định là N = 6, tức là 57600bps)
• Môi trường làm việc:
  • Nhiệt độ: -20°C  -> +45°C
  • Độ ẩm tương đối: 10% Rh đến 85% Rh (không ngưng tụ hơi nước)
• Trọng lượng bộ sản phẩm: 5g
• Bộ sản phẩm gồm 1 dây cáp + 1 cảm biến vân tay

Kích thước sản phẩm Cảm biến vân tay điện dung R557

Sơ đồ chân Cảm biến vân tay điện dung R557

1. VT: Đây là nguồn phát hiện ngón tay, dây này kết nối với 3.3V
2. IRQ: dây tín hiệu phát hiện ngón tay, xuất 3.3V khi có vân tay bất kể vân tay đúng hay sai
3. VCC: dây nguồn dương 3.3V
4. TXD: dây giao tiếp mức 3.3V TTL
5. RXD: dây giao tiếp mức 3.3V TTL
6. GND: dây nguồn âm cảm biến

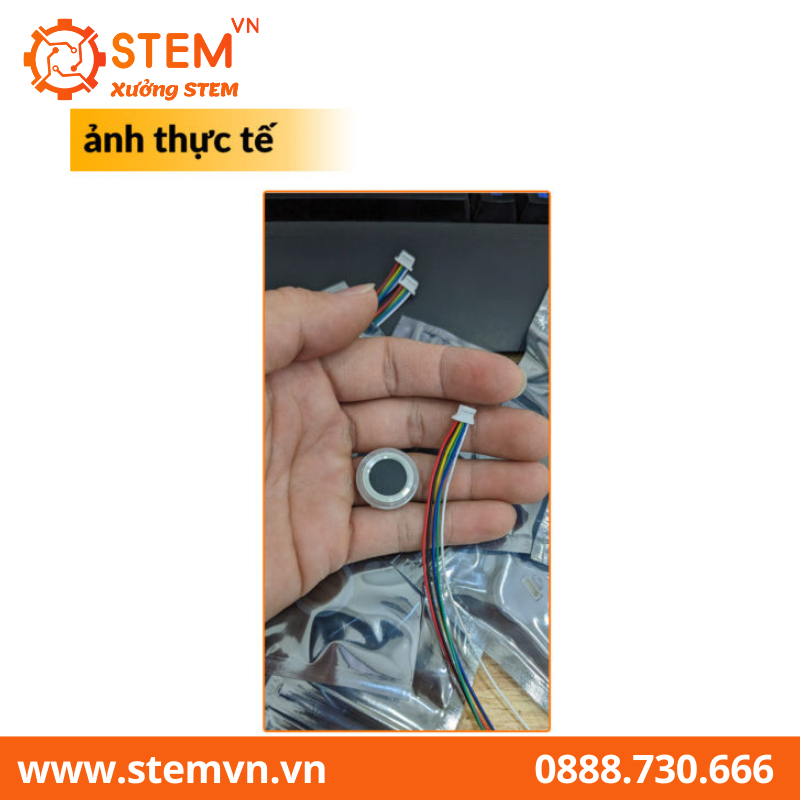

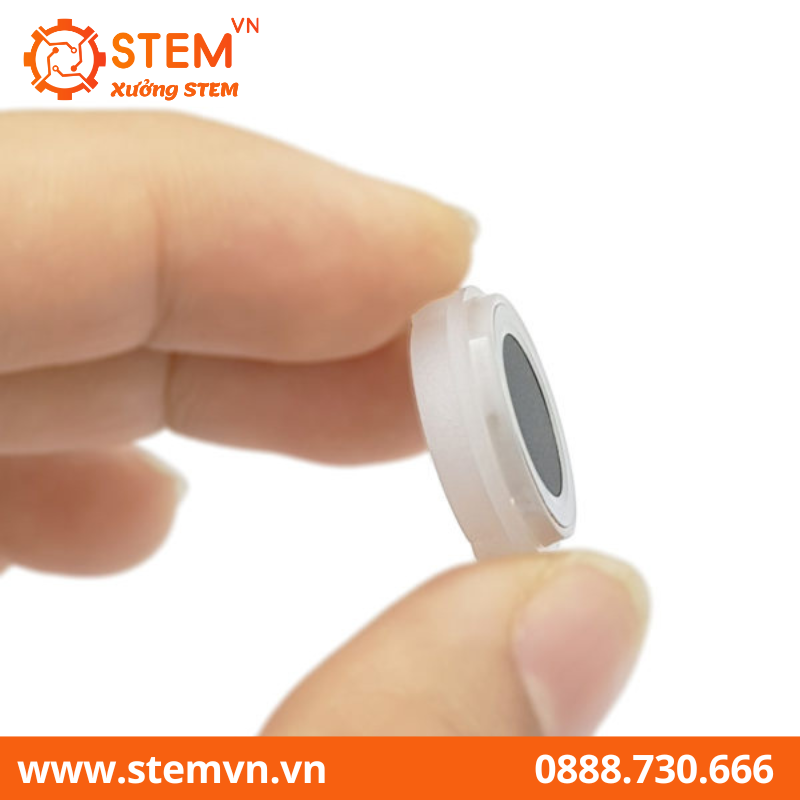

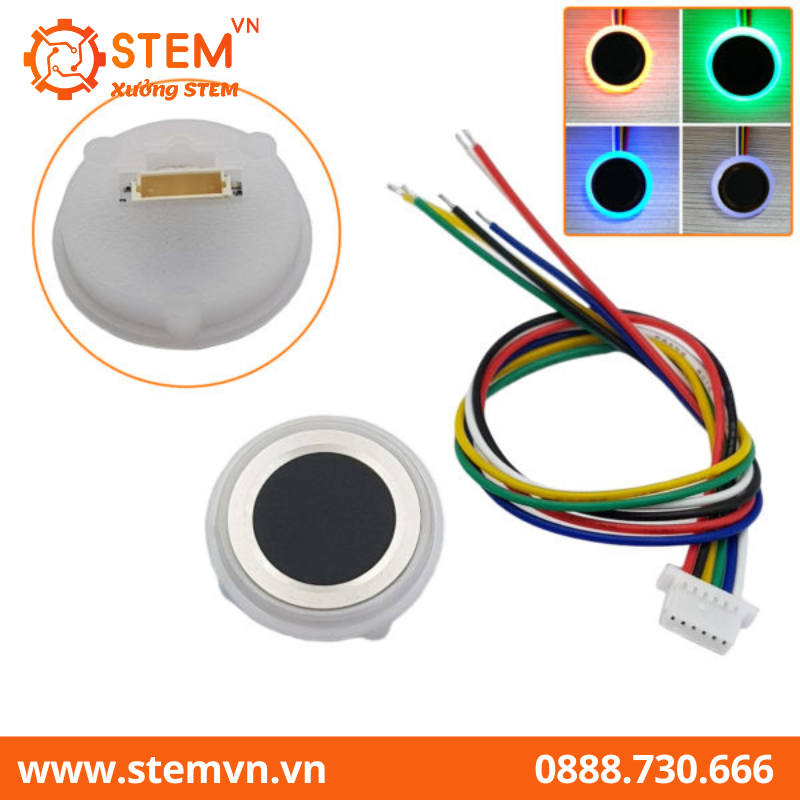

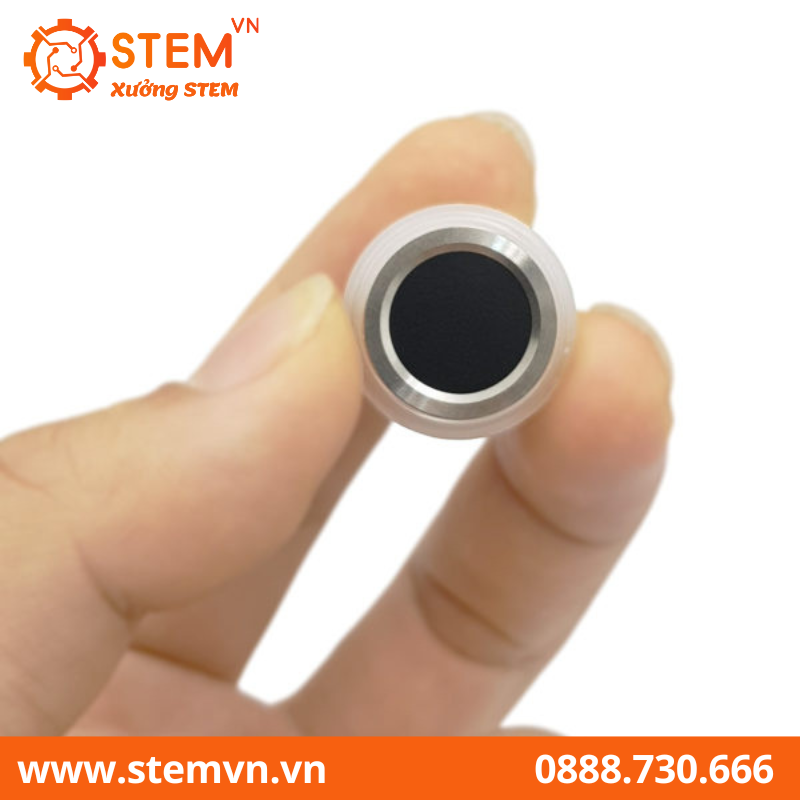

Hình ảnh sản phẩm Cảm biến vân tay điện dung R557

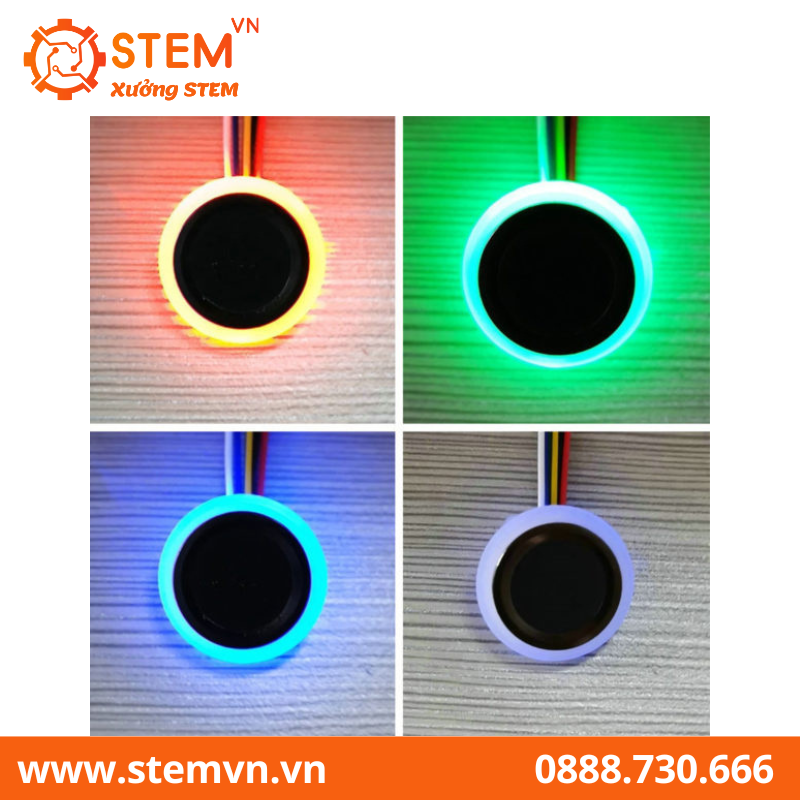

Cảm biến này tích hợp đèn RGB: khi bật nó sẽ có màu xanh dương, khi nhận vân tay nó sẽ báo xanh lá, khi vân tay sai nó sẽ báo màu đỏ.
